Thang nâng hàng tự chế: Chi phí, Hướng dẫn, Chi tiết lắp đặt
Trong các xưởng sản xuất nhỏ, kho gia đình hay công trình xây dựng tạm, nhu cầu nâng hạ hàng hóa an toàn và tiết kiệm chi phí luôn là bài toán thực tế. Thang nâng hàng tự chế trở thành giải pháp được nhiều người lựa chọn nhờ tính linh hoạt, dễ lắp đặt và chi phí thấp hơn đáng kể so với thiết bị mua sẵn.
Bài viết này sẽ giúp bạn hiểu đúng – làm đúng – dùng an toàn: từ khái niệm, cấu tạo, hướng dẫn lắp đặt đến các tiêu chuẩn kỹ thuật cần tuân thủ. Dù bạn là người thợ cơ khí, kỹ sư công trình hay chủ xưởng nhỏ, nội dung sau đây sẽ mang lại giá trị thực tiễn và đáng tin cậy để bạn áp dụng ngay.
Mời bạn tham khảo thêm 1 số bài viết có liên quan:
I. Thang nâng hàng tự chế là gì? Có nên làm không?
1. Khái niệm và ứng dụng phổ biến
Thang nâng hàng tự chế là thiết bị nâng – hạ được lắp ráp thủ công hoặc bán chuyên nghiệp từ các vật liệu sẵn có như khung thép, động cơ tời, ray dẫn hướng và dây cáp, nhằm mục đích vận chuyển hàng hóa lên cao hoặc xuống thấp một cách an toàn.
Loại thang này thường được ứng dụng trong:
Xưởng cơ khí nhỏ, nhà kho gia đình: nâng đồ nặng lên tầng 2, tầng lửng.
Công trình xây dựng dân dụng: vận chuyển vật tư như xi măng, sắt thép.
Cơ sở sản xuất quy mô nhỏ: tận dụng không gian chiều cao để lưu kho.
Điểm mạnh của thang tự chế là giá thành thấp, linh hoạt theo không gian, dễ điều chỉnh tải trọng – chiều cao – cơ cấu theo nhu cầu thực tế.
2. Có nên tự chế hay mua sẵn?
Đây là câu hỏi mà rất nhiều người đặt ra trước khi bắt tay vào chế tạo. Việc tự chế có thể là lựa chọn tốt nếu:
Bạn có kiến thức cơ bản về cơ khí – điện.
Nhu cầu sử dụng không quá thường xuyên (1–3 lần/ngày).
Không yêu cầu kiểm định bắt buộc theo quy định pháp luật (như công trình công nghiệp).
Tuy nhiên, nếu bạn:
Cần tải trọng lớn > 500kg,
Thang dùng liên tục hàng ngày,
Không có đội kỹ thuật lắp ráp hoặc bảo trì định kỳ,
→ Nên đầu tư thang nâng hàng đạt chuẩn kỹ thuật, được thiết kế – kiểm định bởi đơn vị chuyên nghiệp.
| Tiêu chí | Tự chế | Mua sẵn |
|---|---|---|
| Chi phí đầu tư | Rẻ hơn 30–50% | Cao hơn, phụ thuộc thương hiệu |
| Tính linh hoạt thiết kế | Tùy chỉnh theo không gian | Theo mẫu cố định |
| Độ an toàn | Phụ thuộc tay nghề người lắp ráp | Được kiểm định kỹ thuật |
| Thời gian thi công | 3–7 ngày | Có sẵn, lắp nhanh trong 1–2 ngày |
| Tuổi thọ – bảo trì | Cần bảo trì thường xuyên | Bền hơn, hỗ trợ kỹ thuật sau lắp |
Gợi ý: Nếu bạn là chủ xưởng nhỏ hoặc công trình tạm, thang nâng hàng tự chế hoàn toàn có thể đáp ứng tốt với mức đầu tư hợp lý — miễn là làm đúng kỹ thuật và có kiểm tra định kỳ.

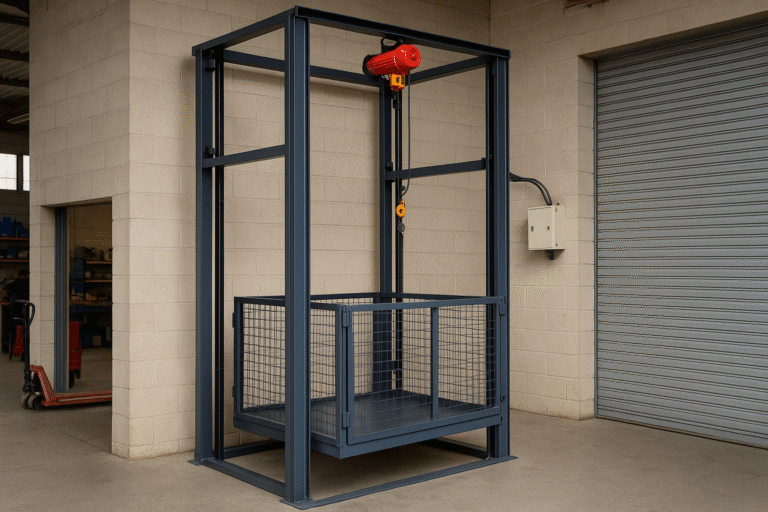

II. Cấu tạo và nguyên lý hoạt động của thang nâng hàng tự chế
1. Các bộ phận chính trong hệ thống
Một thang nâng hàng tự chế tuy đơn giản, nhưng cần đầy đủ các thành phần cơ bản để đảm bảo vận hành trơn tru và an toàn. Cấu tạo phổ biến bao gồm:
=> Tìm hiểu chi tiết hơn tại đây

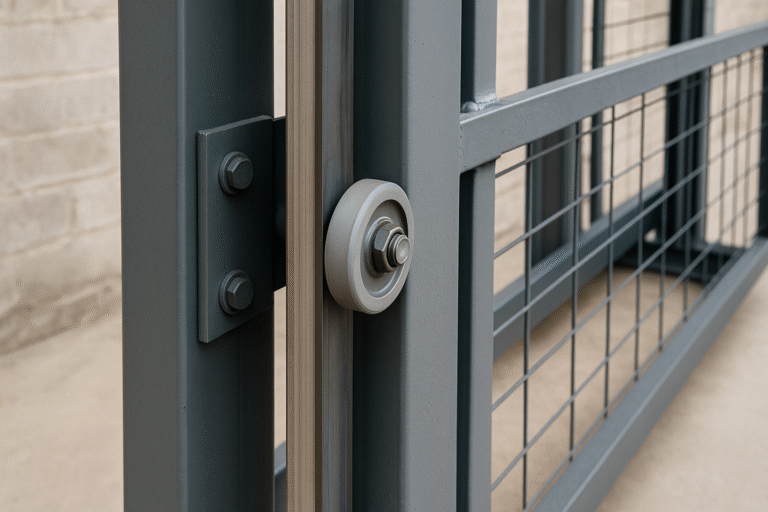

Khung thang & ray dẫn hướng
Thường làm bằng thép hộp 50x100mm hoặc 100x100mm, dựng đứng theo chiều cao tầng cần nâng. Ray dẫn hướng giúp sàn nâng di chuyển ổn định, không bị vặn xoắn.
Mặt sàn nâng
Là nơi đặt hàng hóa. Làm bằng thép tấm dày 3–5mm, có thể hàn thêm gân tăng cứng, kích thước tùy nhu cầu (thường từ 0.8m x 0.8m trở lên).
Cáp thép & puli dẫn hướng
Cáp thường dùng loại cáp lõi thép Φ8–12mm, có khả năng chịu tải cao. Kết hợp với puli (ròng rọc) để dẫn hướng và giảm tải cho motor.

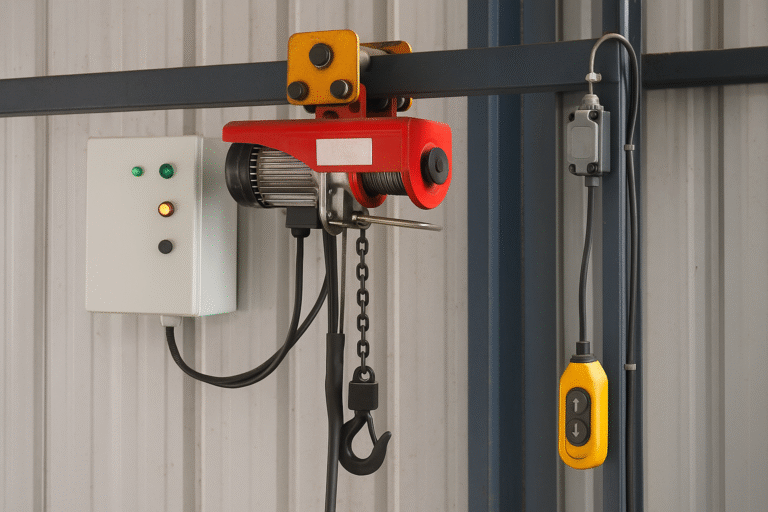

Động cơ tời (motor)
Là trái tim của hệ thống. Có thể dùng motor tời kéo 1 pha (220V) cho xưởng nhỏ, hoặc motor 3 pha (380V) cho công trình lớn, công suất từ 1.5kW đến 5.5kW.
Công tắc giới hạn & phanh
Dừng thang đúng tầng, ngăn nguy cơ vượt hành trình. Phanh cơ và điện từ giúp hãm khi mất điện hoặc dừng khẩn cấp.
2. Nguyên lý hoạt động & tải trọng phù hợp
Nguyên lý vận hành của thang nâng hàng tự chế rất giống thang máy cơ bản:
Motor quay → kéo cáp thép → sàn nâng di chuyển theo ray hướng dẫn.
Khi motor dừng, phanh giữ sẽ kích hoạt, đảm bảo sàn đứng yên, không bị tuột xuống.
Tải trọng phù hợp phụ thuộc vào:
Công suất motor (kW)
Sức kéo của cáp
Độ dài ray (chiều cao nâng)
Trọng lượng mặt sàn + khung nâng
Công thức tham khảo để tính tải trọng tối ưu:
Công thức tính công suất motor:
P = (H × G) / (v × η)
Trong đó:
- P: Công suất motor cần thiết (kW)
- H: Chiều cao nâng (m)
- G: Trọng lượng nâng (kg)
- v: Tốc độ nâng (m/s)
- η: Hiệu suất hệ thống (0.75–0.85)
Lưu ý: “Không nên để tải trọng vượt 80% công suất thiết kế”
III. Hướng dẫn chế tạo thang nâng hàng
1. Chuẩn bị: Vật liệu – công cụ – mặt bằng
Trước khi bắt tay chế tạo, bạn cần chuẩn bị kỹ:
Vật liệu chính:
Thép hộp I 50x100mm hoặc thép hộp U 100x100mm (dựng khung)
Thép tấm dày 3–5mm (làm sàn nâng)
Cáp thép lõi xoắn Φ8–12mm
Puli (ròng rọc có bạc đạn)
Motor tời điện (1 pha hoặc 3 pha tùy tải)
Bulông, bản mã, ốc xiết cáp
Sơn chống gỉ (tùy chọn)
Công cụ cần thiết:
Máy hàn điện (hoặc máy cắt plasma)
Máy cắt sắt, máy khoan
Đồng hồ vạn năng (đo kiểm điện)
Thước thủy, máy cân bằng tia laser
Mặt bằng thi công:
Vị trí dựng khung phải bằng phẳng, chắc chắn (nền bê tông là tốt nhất)
Có nguồn điện ổn định gần nơi lắp motor

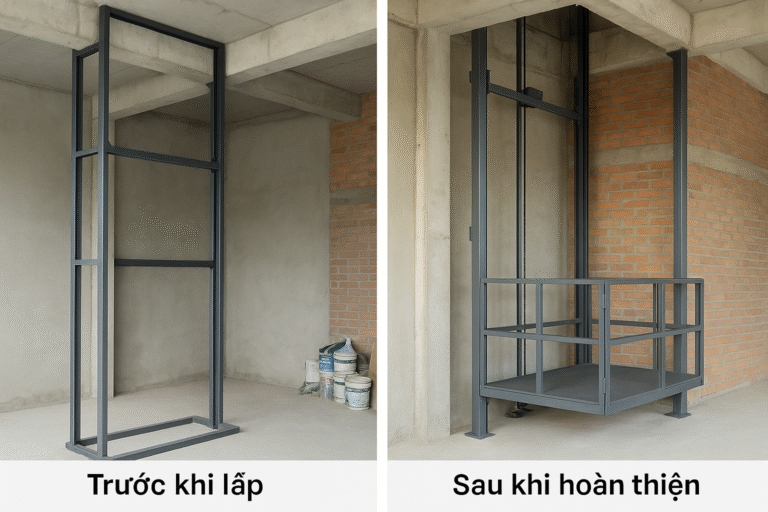

2. Quy trình lắp ráp từng bước
Đây là phần quan trọng nhất – nên thực hiện cẩn thận, có hỗ trợ kỹ thuật nếu cần:
Lưu ý chuyên gia: “Không được để dây cáp chạm vào vật sắc hoặc cọ vào khung khi nâng hạ”
==> Tham khảo thêm về Quy trình lắp đặt thang nâng hàng
3. Các lỗi thường gặp khi chế tạo (và cách khắc phục)
| Lỗi phổ biến | Nguyên nhân | Cách xử lý |
|---|---|---|
| Ray dẫn hướng bị lệch, sàn kẹt khi chạy | Ray không song song, không cân bằng | Dùng thước thủy chỉnh lại, gia cố ray |
| Dây cáp xoắn hoặc trùng khi nâng | Cuốn sai chiều, không dùng puli đúng | Cuốn đúng chiều, dùng thêm ròng rọc |
| Công tắc giới hạn không dừng đúng điểm | Vị trí đặt sai hoặc chưa cài rơ-le | Đặt lại vị trí, kiểm tra hộp điều khiển |
| Sàn nâng bị nghiêng | Tải đặt lệch hoặc ray không vuông góc | Tăng cứng mặt sàn, kiểm tra lại ray |
==> Tìm hiểu về Bảo trì và sửa chữa Thang nâng hàng
IV. Chọn động cơ & linh kiện phù hợp
Việc lựa chọn đúng động cơ và linh kiện đi kèm không chỉ giúp thang nâng vận hành trơn tru mà còn kéo dài tuổi thọ, giảm nguy cơ mất an toàn. Phần này sẽ hướng dẫn bạn cách chọn motor phù hợp với tải trọng và nhu cầu sử dụng thực tế.
1. Nên dùng motor 1 pha hay 3 pha?
| Tiêu chí | Motor 1 pha (220V) | Motor 3 pha (380V) |
|---|---|---|
| Phổ biến dân dụng | Rất phổ biến | Không phổ biến ở nhà dân |
| Tải trọng hỗ trợ | Tối đa ~300–400kg | Từ 500kg trở lên |
| Tốc độ nâng | Trung bình | Nhanh hơn, ổn định hơn |
| Giá thành | Rẻ hơn | Cao hơn nhưng bền hơn |
| Ứng dụng | Nhà dân, kho nhỏ, tiệm sửa xe | Xưởng sản xuất, công trình xây dựng |
Kết luận nhanh:
Nếu bạn dùng cho xưởng nhỏ, tải nhẹ → chọn motor 1 pha.
Nếu tải lớn, dùng nhiều, nguồn điện đủ mạnh → nên đầu tư motor 3 pha chuyên dụng.

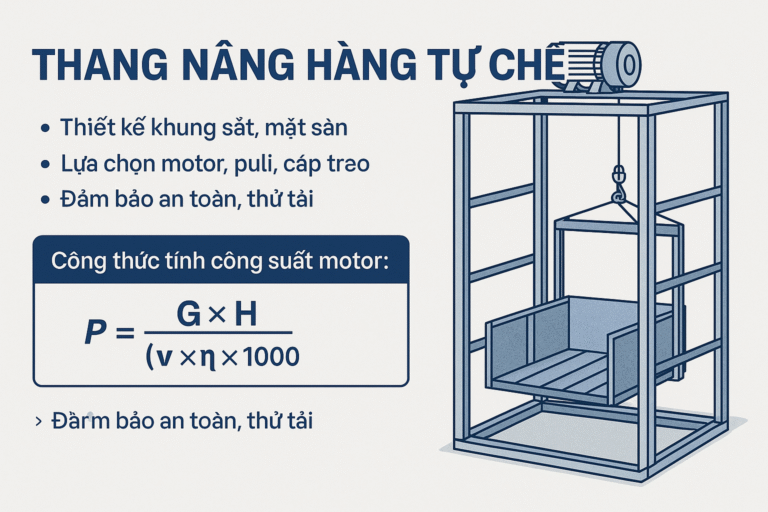

2. Cách tính công suất motor phù hợp
Chọn sai công suất motor là nguyên nhân hàng đầu khiến motor nhanh nóng, bị ì, hoặc cháy cuộn dây. Công thức cơ bản như sau:
Công thức tính công suất motor:
P = (G × H) / (v × η × 1000)
Trong đó:
- P: Công suất cần thiết (kW)
- G: Tổng tải trọng nâng (kg)
- H: Chiều cao nâng (m)
- v: Tốc độ nâng (m/s) – thường lấy 0.1–0.2 m/s
- η: Hiệu suất hệ thống (0.75–0.85)
Ví dụ thực tế: Bạn cần nâng 300kg lên tầng cao 4m, tốc độ 0.15 m/s, hiệu suất hệ thống ~80%:
P ≈ (300 × 4) / (0.15 × 0.8 × 1000) ≈ 10 kW
→ Tuy nhiên, vì có puli giảm lực, bạn có thể chọn motor 2.2–3.0kW là hợp lý.
| Tải trọng | Chiều cao nâng | Công suất motor khuyên dùng |
|---|---|---|
| 200–300kg | 2–4m | 1.5–2.2kW (1 pha) |
| 400–600kg | 4–6m | 2.2–3.0kW (3 pha) |
| >600kg | >6m | 3.7–5.5kW (3 pha, hộp số giảm tốc) |
Lưu ý: Nên chọn motor có tích hợp phanh điện từ để tăng an toàn khi dừng đột ngột.
3. Gợi ý linh kiện đi kèm chất lượng
Ngoài motor, bạn nên chọn các linh kiện đồng bộ, đúng tiêu chuẩn cơ khí:
Puli: nên chọn loại có bạc đạn kín, vật liệu thép hoặc gang đúc chịu lực tốt.
Cáp thép: lõi xoắn, Φ8–12mm, không dùng dây dù hoặc cáp mềm.
Tủ điều khiển: nên dùng loại có rơ-le nhiệt, khởi động từ, công tắc đảo chiều, khẩn cấp.
Công tắc giới hạn: bắt buộc lắp ở đỉnh và đáy hành trình.
VI. So sánh chi phí và hiệu quả giữa tự chế & mua sẵn
Rất nhiều người trước khi bắt tay vào chế tạo đều đặt câu hỏi: Làm thang nâng tự chế có thực sự tiết kiệm không? Có nên đầu tư mua sẵn cho an tâm hơn?
Dưới góc nhìn kỹ sư cơ khí và kinh nghiệm thực tế, bạn nên cân nhắc trên ba yếu tố: chi phí đầu tư – hiệu quả vận hành – khả năng bảo trì lâu dài.
1. Chi phí tổng thể khi tự chế
| Hạng mục | Chi phí ước tính (VNĐ) |
|---|---|
| Thép hộp + thép tấm | 3 – 5 triệu |
| Motor tời điện + puli + cáp | 4 – 6 triệu |
| Tủ điều khiển + công tắc | 1 – 1.5 triệu |
| Sơn chống gỉ, phụ kiện khác | 500.000 – 1 triệu |
| Nhân công (nếu thuê lắp ráp) | 2 – 3 triệu |
| Tổng cộng | 10 – 16 triệu đồng |
Lưu ý:
Chi phí này thấp hơn ~40–60% so với mua thang nâng nhập khẩu loại nhỏ.
Bạn sẽ chủ động được thiết kế theo không gian sử dụng.
==> Tham khảo báo giá thang nâng hàng
2. Khi nào nên đầu tư mua thang nâng chuẩn?
Không phải ai cũng nên làm thang tự chế. Dưới đây là những tình huống nên mua sẵn hoặc thuê chuyên gia lắp đặt:
- Bạn cần nâng tải trọng lớn (>600kg) hoặc chiều cao nâng >6m.
- Công trình cần kiểm định an toàn hoặc sử dụng trong môi trường nhiều người (như nhà xưởng công nghiệp).
Không có thợ cơ khí, điện hỗ trợ bảo trì định kỳ.
Thời gian sử dụng liên tục trong ngày, hoạt động nặng.
| Tiêu chí | Tự chế | Mua sẵn |
|---|---|---|
| Chi phí ban đầu | Thấp hơn, linh hoạt | Cao hơn nhưng có bảo hành |
| Kỹ thuật cần thiết | Cần hiểu cơ khí – điện | Không cần, có đơn vị lắp đặt |
| Tính tùy chỉnh | Rất cao | Ít tùy chỉnh (theo mẫu sẵn) |
| An toàn & bảo trì lâu dài | Phụ thuộc người sử dụng | Có kiểm định & bảo hành chuyên nghiệp |
Cần tư vấn chọn Thang nâng hàng phù hợp?
Đội ngũ kỹ thuật LEVELER hỗ trợ bạn lựa chọn tải trọng – chất liệu – cấu hình tối ưu. Tư vấn miễn phí, phản hồi trong 5 phút.
Đơn vị tư vấn thang nâng hàng uy tín
Tự chế thang nâng hàng là một giải pháp hiệu quả cho những ai cần nâng hạ hàng hóa trong không gian nhỏ, ngân sách hạn chế, và có kiến thức cơ bản về cơ khí – điện. Tuy nhiên, để đảm bảo an toàn, độ bền và hiệu quả sử dụng lâu dài, bạn cần làm đúng kỹ thuật, lựa chọn motor phù hợp và tuân thủ các tiêu chuẩn an toàn vận hành.
