Thép U là gì? Quy cách, phân loại và ứng dụng kỹ thuật

Trong các loại vật liệu kết cấu thép, thép U được xem là một trong những dạng thép hình phổ biến và linh hoạt nhất. Từ công trình xây dựng, nhà xưởng công nghiệp cho đến thiết bị nâng hạ như thang tời, sàn nâng hay cầu dẫn xe nâng – thép U luôn hiện diện với vai trò chịu lực quan trọng.

Thế nhưng, không phải ai cũng hiểu rõ thép U là gì, cách phân biệt các loại U trên thị trường, hay chọn quy cách như thế nào cho phù hợp với nhu cầu sử dụng thực tế.

Bài viết này sẽ giúp bạn nắm bắt toàn diện kiến thức về thép U từ cơ bản đến chuyên sâu: từ cấu tạo, tiêu chuẩn kỹ thuật, bảng quy cách, ứng dụng thực tế cho đến tiêu chí lựa chọn và so sánh với thép I.

Tìm hiểu về thép U

1. Thép U là gì?

Thép U (còn gọi là thép hình chữ U) là một loại thép cán nóng có tiết diện mặt cắt dạng chữ U in hoa, gồm hai cánh song song và một bụng đứng. Cấu trúc này giúp thép U có khả năng chịu lực tốt theo phương ngang, thích hợp làm khung, giá đỡ và các kết cấu phụ trợ trong xây dựng – cơ khí – kho vận.

Trên thị trường, thép U thường được đặt tên theo chiều cao tiết diện của bụng, ví dụ:

  • U50: cao 50mm
  • U100: cao 100mm
  • U200: cao 200mm

Đây là một trong những loại thép hình phổ biến nhất, bên cạnh thép I, thép H, và thép V.

Mẹo kỹ thuật: Thép U có thể hàn nối, cắt gọt linh hoạt và tương thích với nhiều loại mác thép phổ thông như SS400, Q235B.

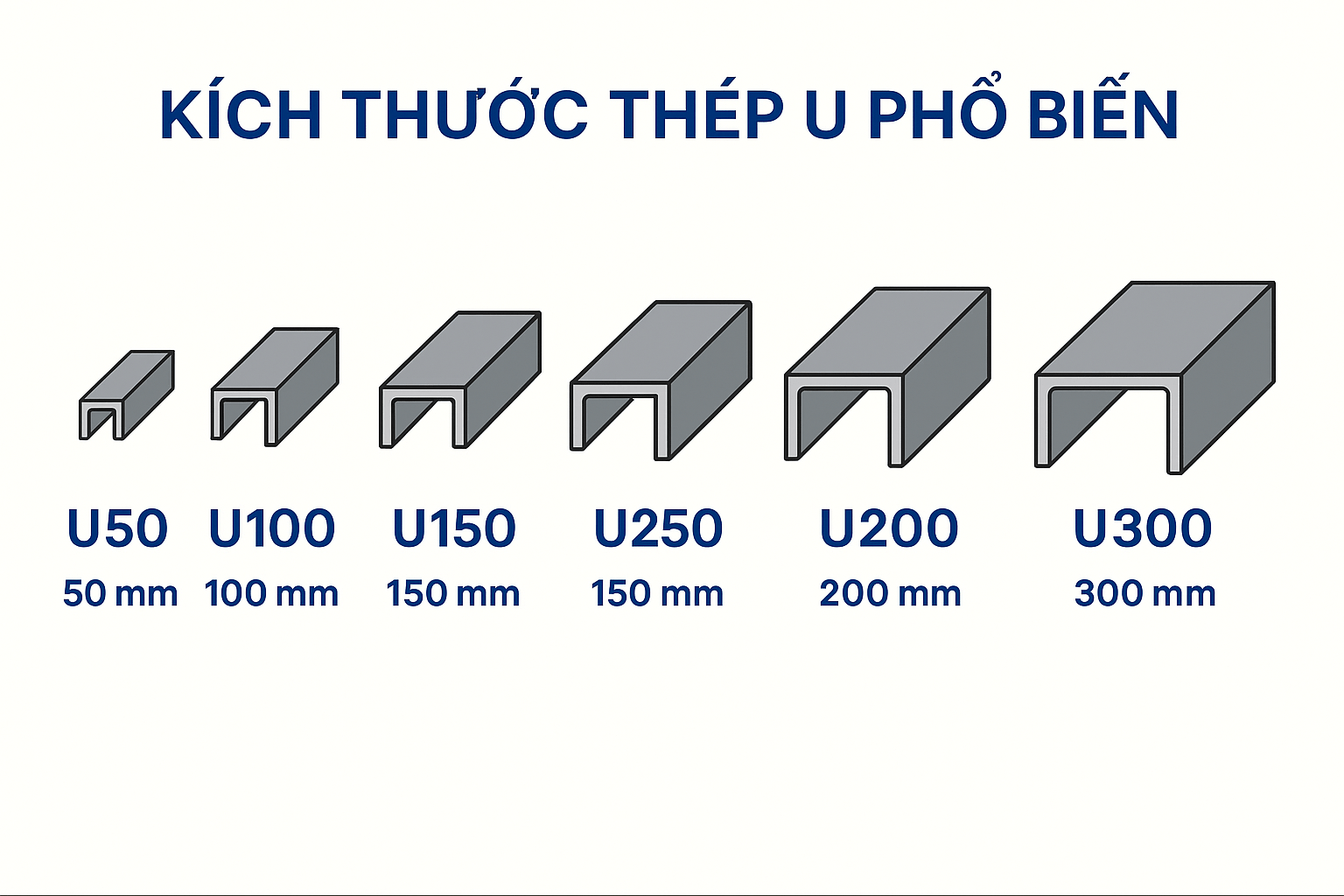

Kích thước thép U phổ biến

2. Cấu tạo và tính chất kỹ thuật của thép U

2.1. Cấu tạo cơ bản

Thép hình U có mặt cắt hình chữ U in hoa, gồm ba thành phần chính:

  • Bụng (web): phần đứng, chịu lực chính theo phương thẳng đứng hoặc lực xoắn.
  • Hai cánh (flanges): nằm ngang, mở về một phía, có tác dụng tăng độ ổn định và liên kết với các chi tiết khác.
  • Góc giao cánh – bụng: thường được bo cong (không vuông góc hoàn toàn), giúp giảm ứng suất tập trung.

Thông thường, thép U được sản xuất theo chiều dài tiêu chuẩn là 6 mét mỗi thanh, dễ dàng vận chuyển và gia công cắt theo yêu cầu công trình.

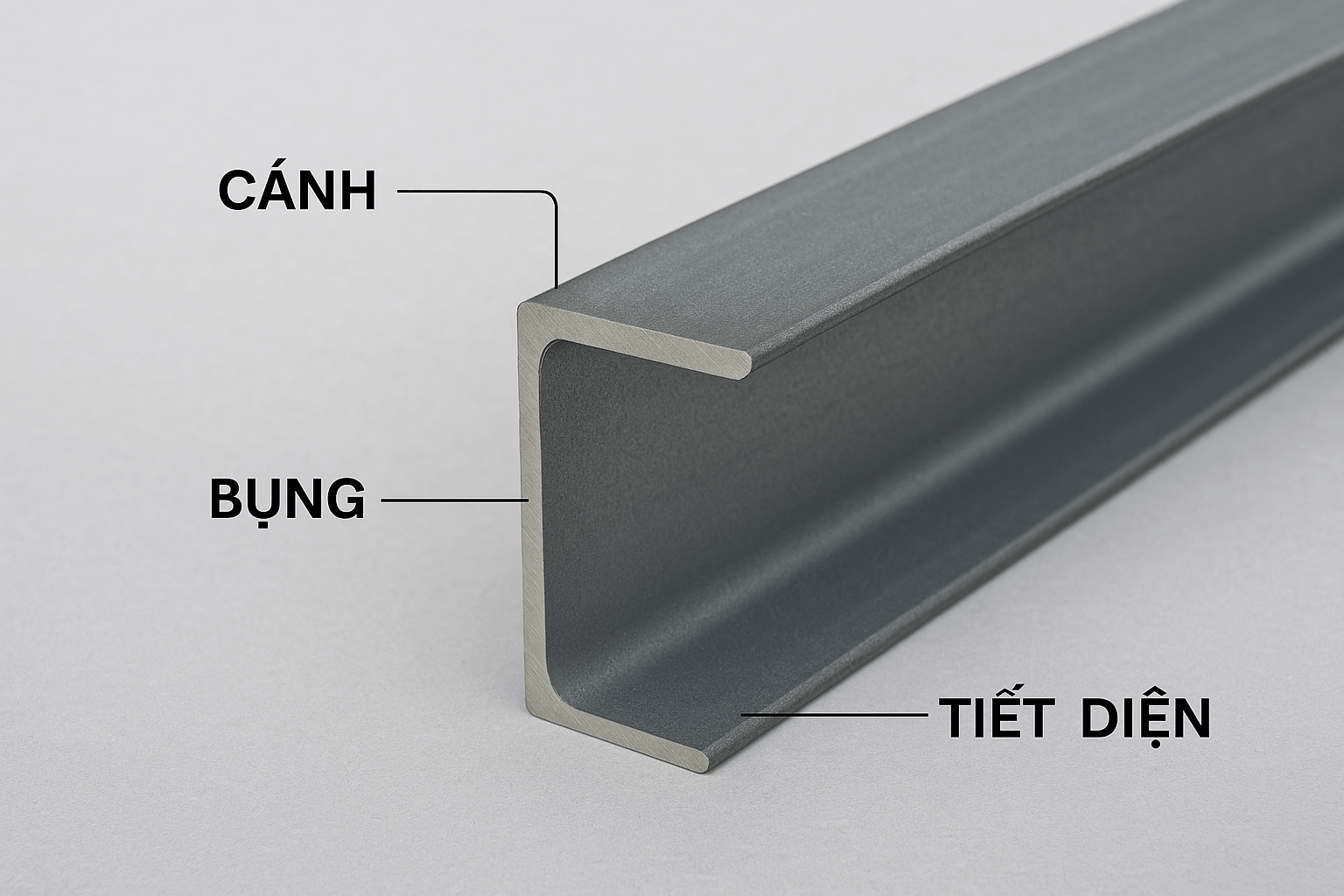

Cấu tạo thép U

2.2. Vật liệu chế tạo – mác thép phổ biến

Thép U thường được cán nóng từ thép carbon kết cấu thông dụng như:

Mác thépTiêu chuẩnTính năng chính
SS400JIS (Nhật)Dễ hàn, độ bền trung bình, phổ biến nhất
Q235BGB/T (Trung Quốc)Tương đương SS400, giá thành rẻ
CT3TCVN (Việt Nam)Mác nội địa, dễ gia công, thường dùng
A36ASTM (Mỹ)Tốt hơn về độ bền kéo, dùng cho xuất khẩu

2.3. Tính chất cơ học nổi bật

  • Khả năng chịu lực ngang: nhờ tiết diện chữ U, chịu được tải trọng không đồng đều hoặc lực phân bổ một bên.
  • Chịu uốn và xoắn tốt: phần bụng có độ dày cao giúp thép U làm khung phụ hoặc ray dẫn rất hiệu quả.
  • Dễ hàn – dễ cắt – dễ gia công: nhờ sử dụng mác thép mềm, dễ thao tác bằng máy công cụ cơ bản.

2.4. Khả năng xử lý bề mặt

Tùy vào yêu cầu môi trường sử dụng, thép U có thể được:

  • Mạ kẽm nhúng nóng – chống gỉ, dùng ngoài trời, kho lạnh, khu vực ẩm.
  • Sơn epoxy / sơn dầu – bảo vệ thẩm mỹ và tăng độ bền.

Khi dùng làm khung ray thang nâng hàng, thép U thường có kích thước từ U100 đến U200, dày từ 5–8mm, giúp chịu được tải trọng 1–3 tấn và giữ vững hành trình nâng.

3. Bảng quy cách và kích thước phổ biến của thép U

Để lựa chọn thép U đúng với yêu cầu công trình hoặc thiết bị, bạn cần nắm rõ các thông số kỹ thuật như: chiều cao tiết diện, độ rộng cánh, độ dày bụng – cánh và trọng lượng. Những yếu tố này ảnh hưởng trực tiếp đến khả năng chịu lực và chi phí gia công.

Dưới đây là bảng quy cách tiêu chuẩn của một số loại thép U thông dụng:

Loại thép UChiều cao (H)Chiều rộng cánh (B)Độ dày bụng (t1)Độ dày cánh (t2)Trọng lượng (kg/m)
U5050 mm38 mm4.5 mm7 mm~5.0
U6565 mm42 mm4.8 mm7.2 mm~6.7
U8080 mm45 mm5.0 mm7.5 mm~8.5
U100100 mm50 mm5.0 mm8.0 mm~10.5
U120120 mm55 mm6.0 mm8.5 mm~13.4
U140140 mm60 mm6.0 mm9.0 mm~16.0
U160160 mm65 mm7.0 mm10.0 mm~18.8
U180180 mm70 mm8.0 mm11.0 mm~22.4
U200200 mm75 mm8.0 mm12.0 mm~25.0
U250250 mm78 mm9.0 mm13.0 mm~31.1
U300300 mm85 mm10.0 mm15.0 mm~37.0

Các số liệu có thể chênh lệch tùy nhà sản xuất, tiêu chuẩn JIS – ASTM – TCVN.

Trọng lượng mỗi mét sẽ ảnh hưởng đến tổng tải trọng công trình, cần tính kỹ khi thiết kế móng hoặc lắp ray nâng.

Các loại U120–U200 thường dùng làm khung dẫn hướng cho thang nâng hàng hoặc kết cấu sàn nâng thủy lực.

👉 [Tải bảng quy cách chi tiết (PDF A4 – có hình minh họa)]

4. Phân loại các dạng thép U trên thị trường

Trên thị trường hiện nay, thép U được phân loại dựa theo phương pháp sản xuất, hình thức xử lý bề mặt và xuất xứ vật liệu. Việc hiểu rõ từng loại sẽ giúp bạn chọn đúng sản phẩm phù hợp với điều kiện sử dụng và ngân sách.

4.1. Phân loại chi tiết

1. Thép U đen (cán nóng – chưa xử lý bề mặt)

Mô tả: Là loại thép U được cán nóng trực tiếp từ phôi thép carbon, không mạ, không sơn. Bề mặt có màu đen ánh xanh, dễ bị oxy hóa nếu để ngoài trời hoặc nơi ẩm ướt.

Ưu điểm:
  • ✔ Giá rẻ, dễ gia công
  • ✔ Phù hợp cho kết cấu trong nhà, ít yêu cầu thẩm mỹ
Nhược điểm:
  • ✔ Dễ gỉ nếu không xử lý phủ sơn hoặc mạ kẽm
  • ✔ Bề mặt không đẹp nếu dùng làm phần lộ thiên
2. Thép U mạ kẽm nhúng nóng

Mô tả: Là thép U sau khi cán nóng được nhúng vào bể kẽm nóng chảy để tạo lớp bảo vệ chống ăn mòn. Lớp mạ thường dày hơn so với mạ điện phân.

Ưu điểm:
  • ✔ Chống gỉ tốt, dùng được ngoài trời
  • ✔ Tuổi thọ cao, phù hợp kho lạnh, khu vực ẩm, vùng biển
Nhược điểm:
  • ✔ Giá cao hơn thép U đen
  • ✔ Trọng lượng tăng nhẹ do lớp mạ
3. Thép U cán nguội (cold-formed U)

Mô tả: Là thép tấm cán nguội sau đó được uốn bằng máy định hình. Dạng này thường có biên dạng mỏng hơn và nhẹ hơn thép U cán nóng.

Ưu điểm:
  • ✔ Nhẹ, tiết kiệm chi phí vận chuyển
  • ✔ Phù hợp kết cấu phụ, mái tôn, khung nhẹ
Nhược điểm:
  • ✔ Không chịu lực lớn bằng U cán nóng
  • ✔ Dễ biến dạng nếu va chạm mạnh

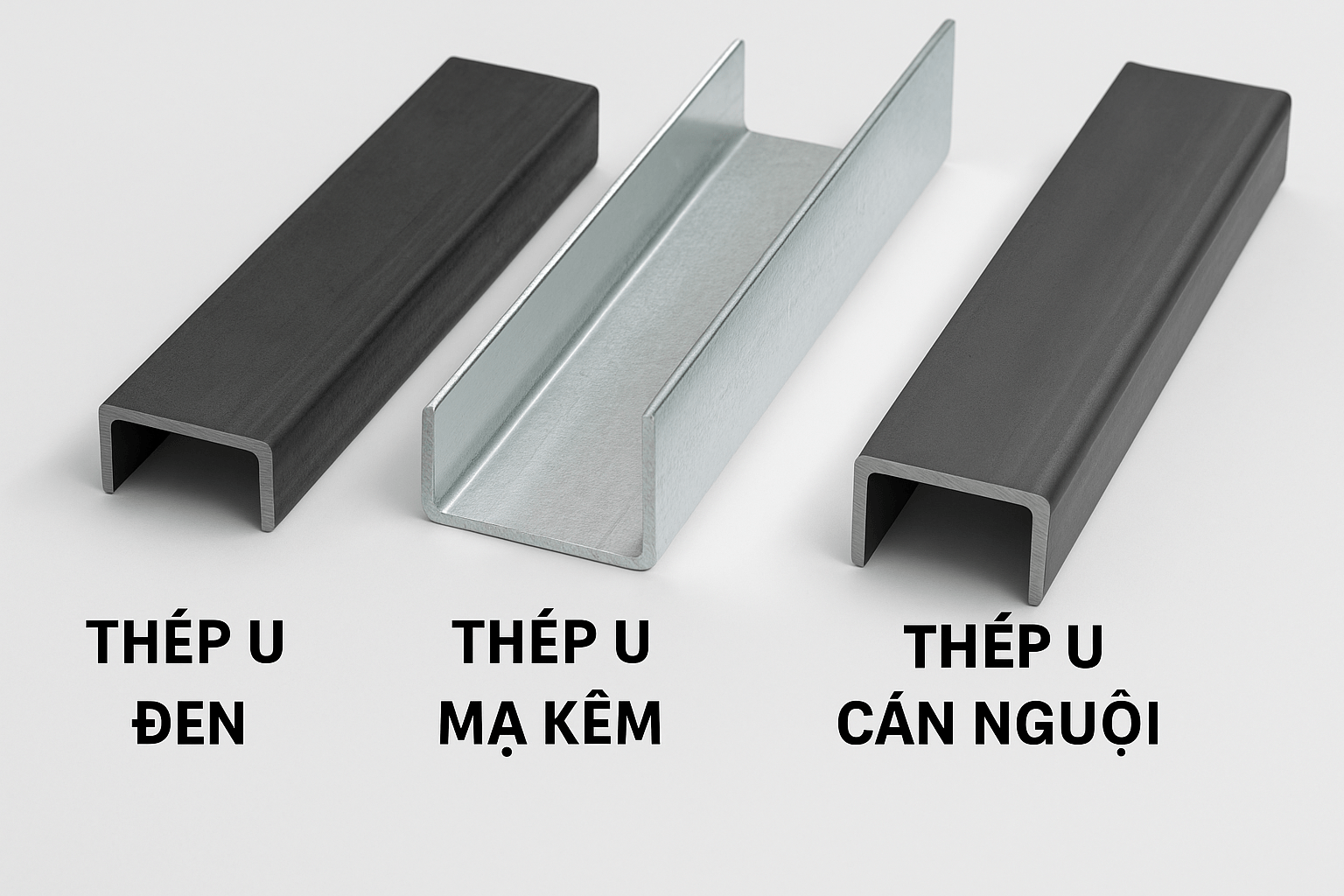

Phân loại thép U

4.2. So sánh Thép U Việt Nam vs Thép U Trung Quốc

Tiêu chíThép U Việt NamThép U Trung Quốc
Chất lượngỔn định, kiểm soát tốtBiến động, tuỳ lô hàng
Tiêu chuẩnTCVN, JIS, ASTMThường là GB hoặc nội địa
GiáTrung bình – hợp lýRẻ hơn, nhưng rủi ro cao
Ưu tiên dùng khiCông trình yêu cầu kỹ thuật, độ bềnDự án ngắn hạn, chi phí thấp

5. Ứng dụng thực tế của thép U trong công nghiệp và kho vận

Thép U không chỉ là vật liệu kết cấu phổ thông trong xây dựng, mà còn đóng vai trò không thể thay thế trong nhiều lĩnh vực kỹ thuật, đặc biệt là hệ thống nâng hạ – lưu trữ – vận chuyển hàng hóa.

Dưới đây là một số ứng dụng điển hình:

1. Kết cấu ray dẫn hướng cho thang nâng hàng

Trong thang nâng hàng thủy lực hay cáp kéo, thép U (thường là U120 – U200) được dùng làm đường ray dẫn hướng cho sàn nâng. Nhờ đặc tính:

  • ✔ Tiết diện chắc chắn, chịu lực tốt
  • ✔ Dễ gia công và hàn gắn vào khung thép
  • ✔ Giá thành hợp lý, có thể thay thế khi cần

Ghi chú thực tế: Ray dẫn thường là thép U đặt thẳng đứng, liên kết với khung trụ bê tông hoặc cột thép, đảm bảo độ ổn định khi nâng hạ.

2. Làm khung giá đỡ cho cầu dẫn xe nâng lên container

Cầu dẫn di động thường sử dụng khung chính bằng thép U dày để chịu được tải trọng 2–10 tấn. Kết cấu dạng chữ U giúp:

  • ✔ Phân bổ lực đều theo phương ngang
  • ✔ Lắp ghép đơn giản với mặt sàn, bánh xe hoặc chân chống

Trong các dòng ramp container thủy lực, thép U còn được kết hợp với thép I để tối ưu khả năng chịu lực động khi xe nâng di chuyển.

3. Ứng dụng trong sàn nâng thủy lực

Ở phần chân khung cố định hoặc trụ dẫn, thép U thường được tích hợp để:

  • ✔ Dẫn hướng bàn nâng
  • ✔ Chịu tải từ cơ cấu thủy lực
  • ✔ Tạo bệ đỡ an toàn khi bàn nâng thu xuống
4. Các kết cấu phụ trong kho hàng và xưởng sản xuất
  • ✔ Giá đỡ pallet
  • ✔ Khung máy móc nhẹ
  • ✔ Kệ lưu trữ tầng trung bình

Trong kho vận thực phẩm, bạn có thể thấy thép U mạ kẽm được dùng phổ biến để tránh gỉ sét trong môi trường độ ẩm cao hoặc kho lạnh.

5. Kết cấu phụ trong công trình xây dựng công nghiệp
  • ✔ Dầm sàn phụ, thanh giằng
  • ✔ Xà gồ chịu lực nhỏ
  • ✔ Cửa sổ khung thép hoặc giàn mái nhẹ

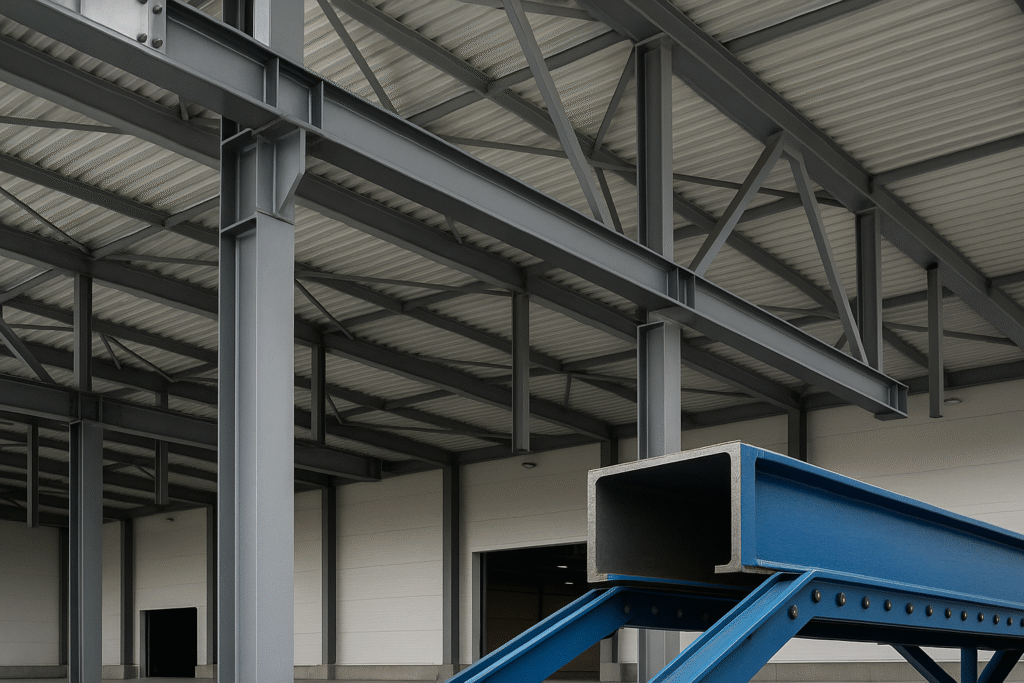

Ứng dụng thép U

6. So sánh thép U và thép I: Nên dùng loại nào?

Trong các công trình công nghiệp và thiết kế kết cấu thép, thép U và thép I là hai dạng tiết diện hình học được sử dụng phổ biến nhất. Tuy có nhiều điểm tương đồng về ứng dụng chịu lực, nhưng mỗi loại lại có ưu – nhược điểm riêng, ảnh hưởng trực tiếp đến hiệu quả thi công và chi phí vật tư.

Tiêu chíThép UThép I
Hình dạng tiết diệnChữ U (một mặt mở)Chữ I (hai cánh đối xứng)
Khả năng chịu uốnTốt theo 1 phương (thường là phương ngang)Tốt theo cả hai phương, nhất là phương đứng
Ứng dụng phổ biếnRay dẫn, khung phụ, giá đỡ, thang nâng, kệ khoDầm chính, khung nhà thép, cột dọc tải trọng lớn
Tính gia côngDễ cắt – hàn – định hìnhGia công phức tạp hơn, nặng hơn
Giá thành (cùng độ dày)Rẻ hơnCao hơn do cấu tạo phức tạp và nặng hơn
Trọng lượngNhẹ hơn, dễ vận chuyểnNặng hơn, bù lại chịu lực tốt hơn nhiều
Mức độ phổ biếnCao trong ngành cơ khí, kho vậnCao trong xây dựng dân dụng và công nghiệp nặng
Khả năng chịu xoắnKém hơnỔn định hơn

Ghi chú thực tế:

  • Trong cầu dẫn xe nâng, thép I thường dùng làm khung chính, thép U làm xương sườn hoặc lan can hai bên.
  • Thang nâng hàng thường kết hợp khung U + ray U do dễ gia công, hàn gắn và lắp trong hố thang hẹp.

7. Cách chọn mua thép U đúng kỹ thuật

Để đảm bảo thép U sử dụng đúng mục đích và an toàn trong quá trình thi công – vận hành, cần xem xét đồng thời các yếu tố kỹ thuật lẫn điều kiện môi trường. Dưới đây là những tiêu chí quan trọng khi lựa chọn:

1. Xác định tải trọng thiết kế

Tải trọng sẽ quyết định lựa chọn loại thép U phù hợp:

  • ✔ Loại tiết diện: U100, U150 hay U200?
  • ✔ Độ dày: 5 mm hay 10 mm?
  • ✔ Dạng cán nóng hay cán nguội?
Ví dụ:
  • – Cầu dẫn tải 3–5 tấn → U200, dày 8–10 mm
  • – Ray thang nâng < 1000 kg → U120–U140
2. Lựa chọn mác thép phù hợp
Mác thépMô tả ứng dụng
SS400 / Q235BPhổ thông, dùng cho kết cấu vừa và nhẹ
A36 (ASTM)Yêu cầu độ bền cao, công trình công nghiệp
CT3 (TCVN)Dễ gia công, phù hợp sản xuất trong nước
3. Cân nhắc điều kiện môi trường
  • ✔ Ngoài trời/kho lạnh: nên dùng thép U mạ kẽm nhúng nóng
  • ✔ Kho khô trong nhà: dùng thép U đen hoặc sơn epoxy

💡 Gợi ý: Sơn epoxy giúp giảm chi phí nếu môi trường không quá khắc nghiệt.

4. Đảm bảo tương thích thiết bị
  • ✔ Ray dẫn phải khớp bánh xe
  • ✔ Càng xe nâng không bị cấn
  • ✔ Có thể cần bo mép hoặc hàn gân tăng cứng
5. Kiểm tra kỹ chất lượng và nguồn gốc
  • ✔ Yêu cầu CO, CQ từ nhà cung cấp
  • ✔ Kiểm tra độ cong vênh, rỉ sét
  • ✔ Đo kích thước và độ dày thực tế
  • ❗ Tránh thép tái chế, dễ biến dạng, ảnh hưởng tuổi thọ

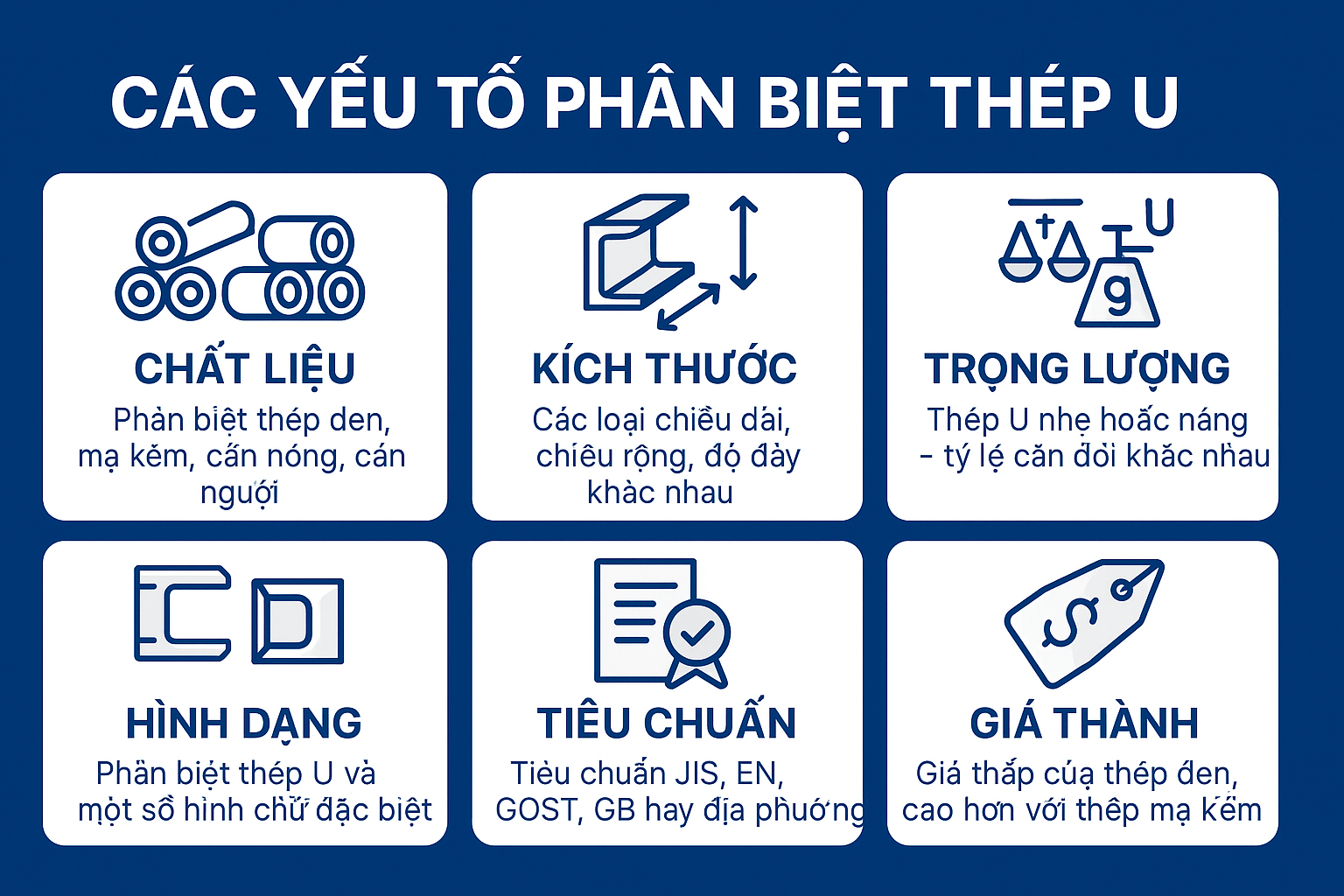

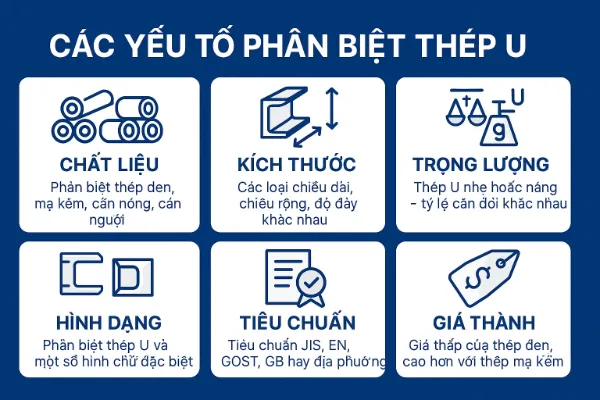

Các yếu tố phân biệt thép U

Kết luận

Thép U là một trong những loại thép hình quan trọng và đa dụng nhất trong lĩnh vực cơ khí, xây dựng và thiết bị nâng hạ. Nhờ cấu trúc chữ U đơn giản nhưng hiệu quả, loại thép này có thể ứng dụng linh hoạt từ các kết cấu nhẹ như khung giá đỡ đến hệ thống chịu lực lớn như ray dẫn thang hàng hay sàn nâng thủy lực.

Qua bài viết này, bạn đã có cái nhìn tổng quan về:

  • Định nghĩa và cấu tạo thép U
  • Quy cách và bảng kích thước chuẩn
  • Cách phân loại, ứng dụng và tiêu chí lựa chọn đúng kỹ thuật
