Giới thiệu JIG gá máy hàn
Jig gá máy hàn (Welding Jig) là thiết bị cơ khí chuyên dụng, giúp định vị và cố định chi tiết trong quá trình hàn nhằm đảm bảo mối hàn đạt độ chính xác cao, đồng đều và tiết kiệm thời gian thao tác.
Sản phẩm được LEVELER thiết kế riêng theo từng loại chi tiết hoặc cụm sản phẩm, phù hợp cho cả hàn thủ công, hàn bán tự động và tích hợp robot hàn trong các dây chuyền hiện đại.
Jig hàn là một dạng đồ gá chuyên dụng, được thiết kế để:
Cố định chi tiết đúng vị trí và góc độ hàn mong muốn
Hạn chế sai lệch do rung động, nhiệt độ hoặc thao tác thủ công
Tăng khả năng tái lập giữa các chu kỳ hàn
Hỗ trợ thao tác nhanh, giảm thời gian căn chỉnh
Ví dụ thực tế: Trong ngành sản xuất khung xe máy, jig hàn được LEVELER thiết kế giúp đảm bảo từng khung sườn được hàn ở vị trí lặp lại với sai số nhỏ hơn ±0.05 mm – điều gần như không thể đạt được nếu chỉ hàn bằng tay.

II. Cấu tạo và vật liệu chế tạo Jig hàn tại LEVELER

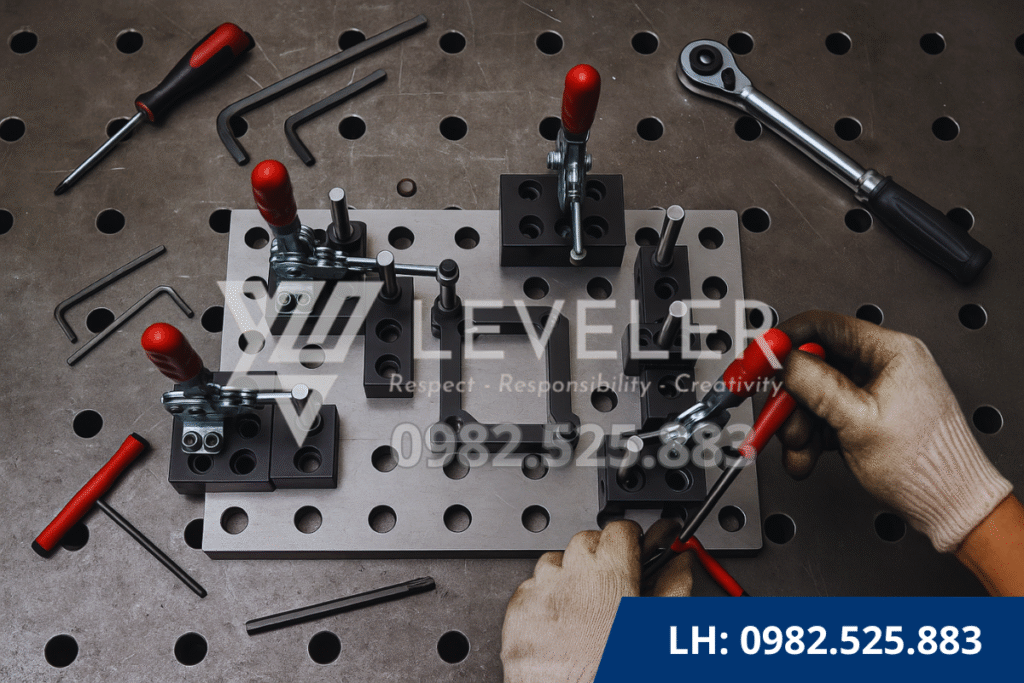

1. Cấu tạo cơ bản của một bộ jig hàn
Thông thường, một jig hàn được LEVELER gia công sẽ bao gồm các thành phần chính sau:
Khung chính (Base Frame): Được gia công từ thép tấm hoặc nhôm định hình công nghiệp, giữ toàn bộ kết cấu vững chắc.
Cơ cấu định vị (Locating System): Gồm chốt định vị, phiến dẫn hướng hoặc mặt tựa để xác định chính xác vị trí chi tiết cần hàn.
Cơ cấu kẹp (Clamping System): Sử dụng bu-lông, tay kẹp nhanh, khí nén hoặc xi lanh điện để cố định chi tiết. Tùy vào lực cần giữ và tần suất tháo – lắp mà lựa chọn dạng cơ cấu khác nhau.
Mặt bàn gá (Welding Table Surface): Bề mặt phẳng, có lỗ định vị tiêu chuẩn (thường là lỗ 16 mm hoặc 28 mm), cho phép lắp ghép linh hoạt các cơ cấu kẹp và chặn.
Bệ đỡ & cơ cấu xoay (nếu có): Với các jig hàn dạng quay hoặc tổ hợp ba chiều, hệ thống cơ khí cho phép xoay, nghiêng chi tiết để hàn nhiều vị trí.
Chốt điều chỉnh và cơ cấu tinh chỉnh: Dùng để hiệu chuẩn lại vị trí sau một số chu kỳ hàn, giúp giữ độ chính xác ±0.05–0.1 mm trong quá trình sản xuất hàng loạt.

2. Vật liệu chế tạo jig hàn đạt tiêu chuẩn
Tùy thuộc vào yêu cầu kỹ thuật, loại vật liệu hàn, môi trường sử dụng và ngân sách, các vật liệu sau thường được lựa chọn:
Thành phần | Vật liệu sử dụng phổ biến | Đặc điểm kỹ thuật nổi bật |
---|---|---|
Khung & mặt bàn | Thép CT3, C45, nhôm định hình | Chịu tải tốt, ổn định nhiệt, dễ gia công |
Chốt định vị | SKD11, 40Cr, inox 304 | Chống mài mòn cao, độ cứng HRC 58–62 |
Cơ cấu kẹp | Hợp kim thép + xử lý nhiệt | Đảm bảo lực kẹp ổn định, chống biến dạng |
Bạc đỡ, ray trượt | Thép SCM440, nhôm bọc PTFE | Ma sát thấp, hoạt động êm |
Mặt bàn hàn tiêu chuẩn | Thép hợp kim đen chống dính xỉ | Bề mặt xử lý chống ăn mòn, chống xỉ bám khi hàn |
Gợi ý từ kỹ sư của LEVELER: Với các hệ thống robot hàn, nên sử dụng mặt bàn jig có mã lỗ chuẩn DIN (16 mm/28 mm) để dễ thay đổi cơ cấu gá khi chuyển đổi model sản phẩm – giúp tiết kiệm chi phí đầu tư dài hạn
III. Thông số kỹ thuật sản phẩm
Mời quý khách hàng tham khảo thông số kỹ thuật được áp dụng cho sản phẩm tại LEVELER như sau:
Hạng mục | Thông số kỹ thuật tiêu chuẩn |
---|---|
Tên sản phẩm | JIG gá máy hàn (Welding Jig) |
Vật liệu chế tạo | Thép CT3, C45, SKD11, inox 304, nhôm định hình |
Sai số định vị | ±0.05 mm (chuẩn) – có thể thiết kế tới ±0.01 mm nếu cần |
Kích thước bàn gá | 300×300 mm – 1500×1000 mm (Theo yêu cầu) |
Loại mặt bàn | Mặt phẳng lỗ tròn chuẩn DIN 16 mm / 28 mm |
Cơ cấu kẹp | Kẹp cơ khí, kẹp tay gạt, kẹp khí nén, xi lanh điện |
Chốt định vị | Chốt trụ, chốt dẫn hướng, chốt chống xoay |
Tùy chọn xoay/nghiêng | Có thể tích hợp bàn xoay, bệ nghiêng, hoặc cơ cấu 3D |
Tải trọng chịu lực | Từ 50–500 kg tùy cấu trúc khung |
Hình thức bàn giao | Hoàn thiện lắp ráp – đóng gói – hướng dẫn sử dụng |
Hỗ trợ kỹ thuật | Hiệu chuẩn, mô phỏng, lắp đặt tận nơi, bảo trì chu kỳ |

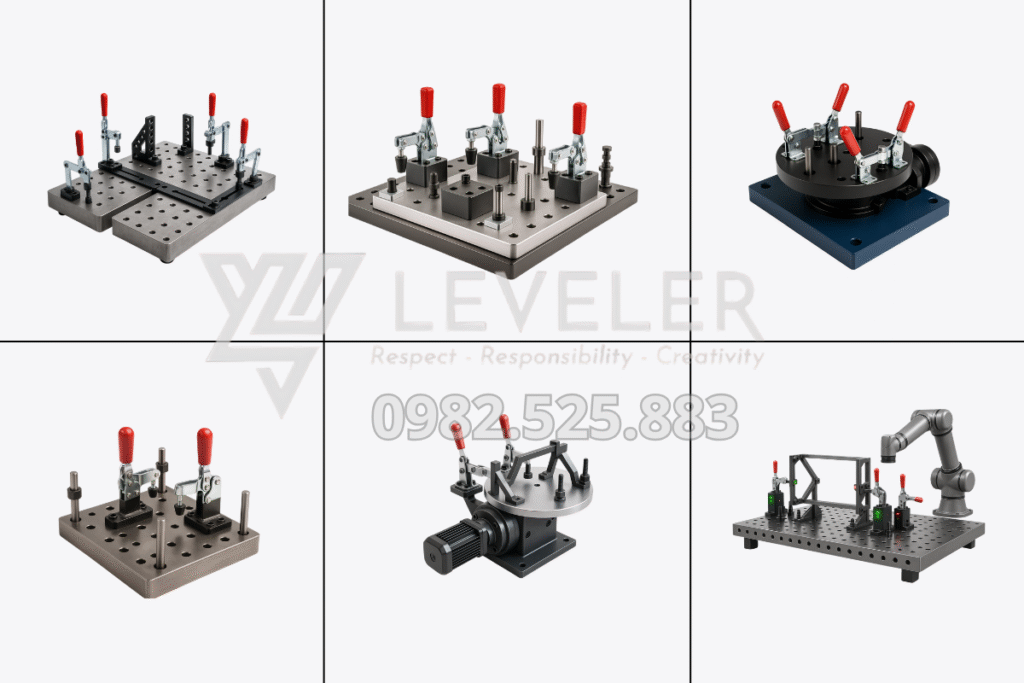

IV. Một số loại Jig gá máy hàn phổ biến hiện nay
Tùy theo cấu trúc chi tiết cần hàn, mức độ tự động hóa và mục tiêu sản xuất, jig gá hàn được thiết kế với nhiều kiểu dáng và cơ cấu khác nhau. Việc phân loại đúng loại jig không chỉ giúp tối ưu quy trình hàn, mà còn giảm thiểu chi phí đầu tư và vận hành.
Dưới đây là những loại jig hàn phổ biến nhất trong ngành cơ khí được LEVELER chế tạo hiện nay:

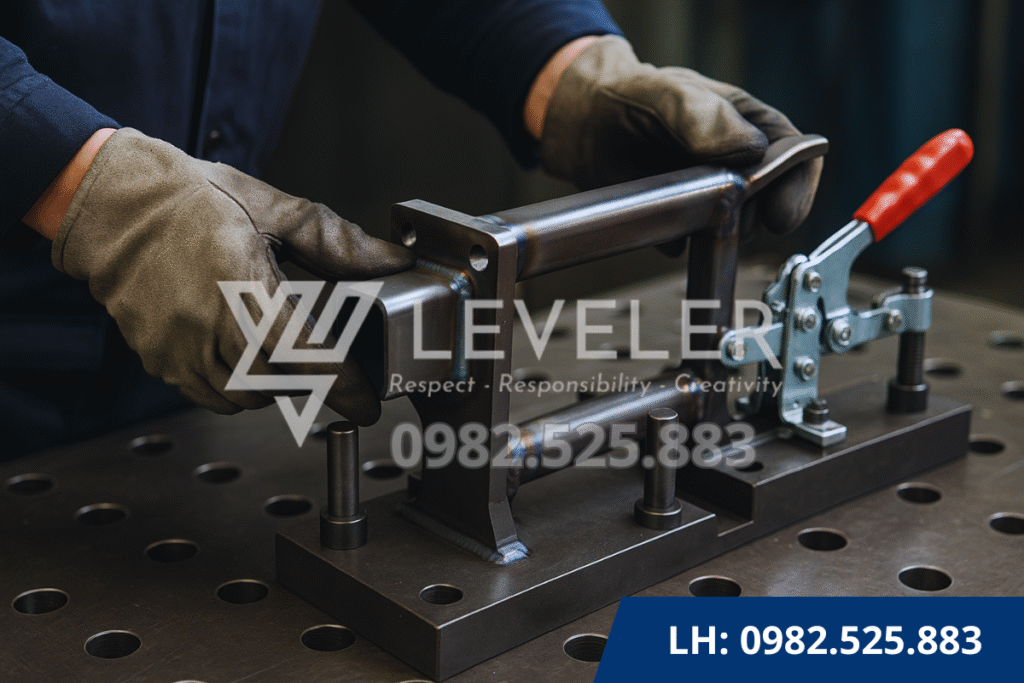

- Jig hàn dạng bàn cố định: Hàn khung cửa, giá đỡ, mặt bích kim loại

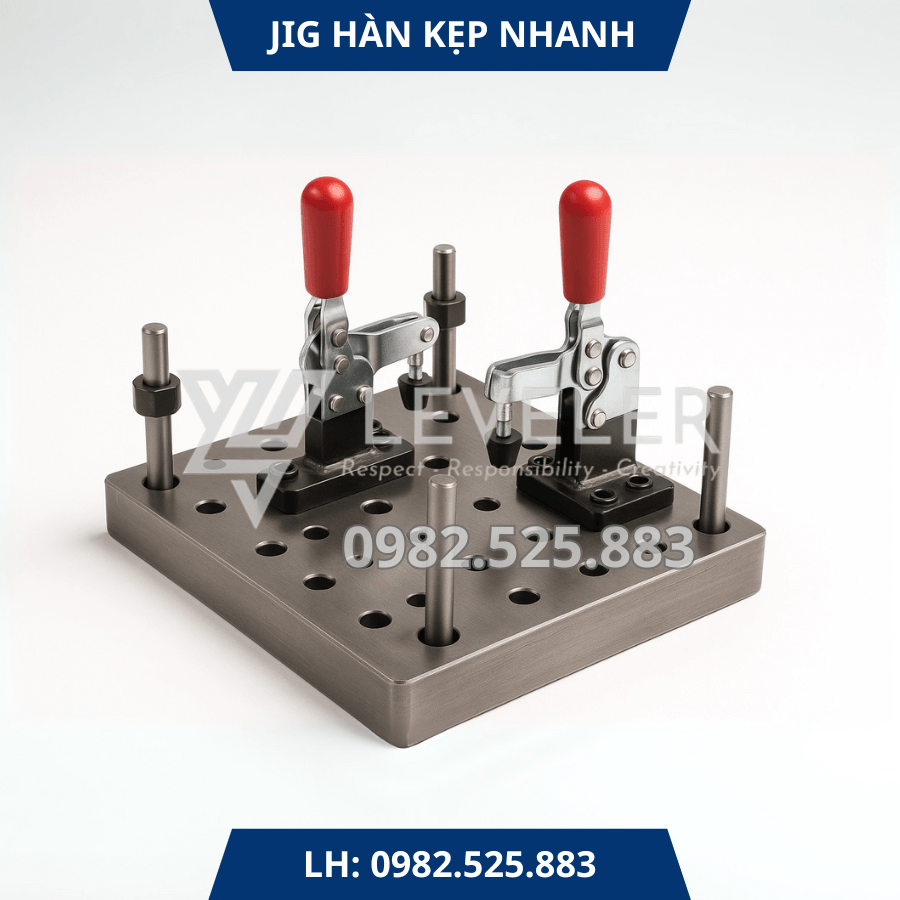

- Jig hàn dạng kẹp nhanh (quick-clamp jig): Hàn chi tiết tủ điện, linh kiện khung nhôm

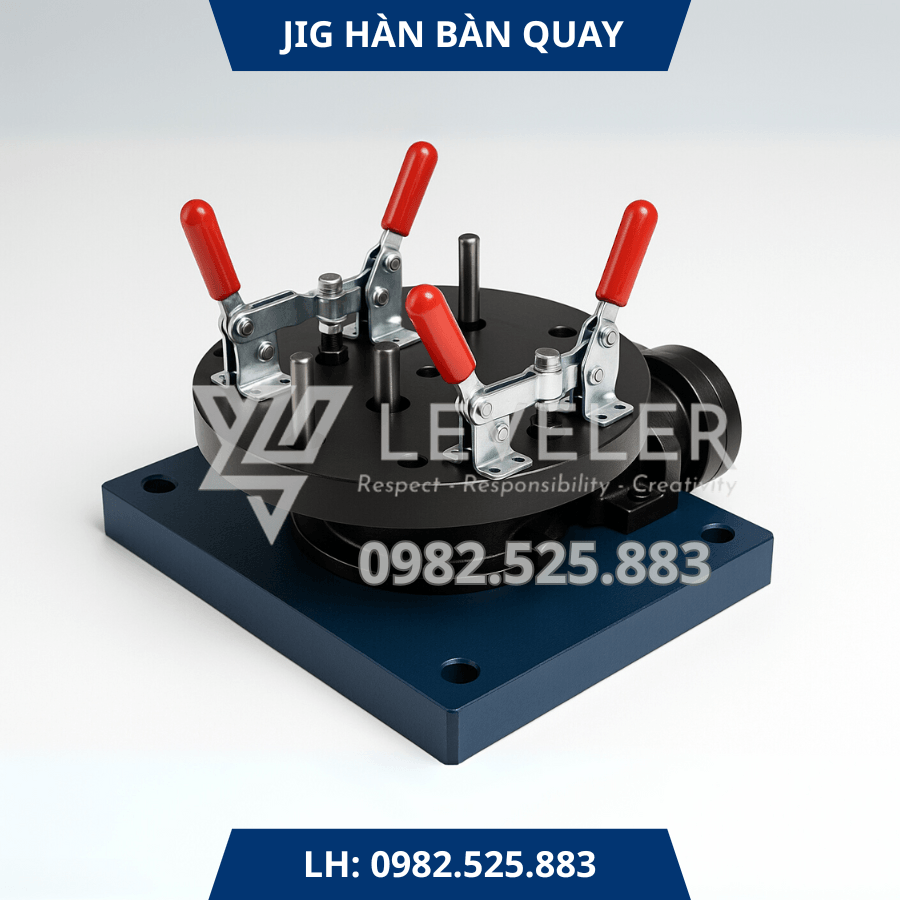

- Jig hàn dạng xoay, bàn quay (rotary welding jig): Hàn ống, trụ tròn, cụm chi tiết 360 độ

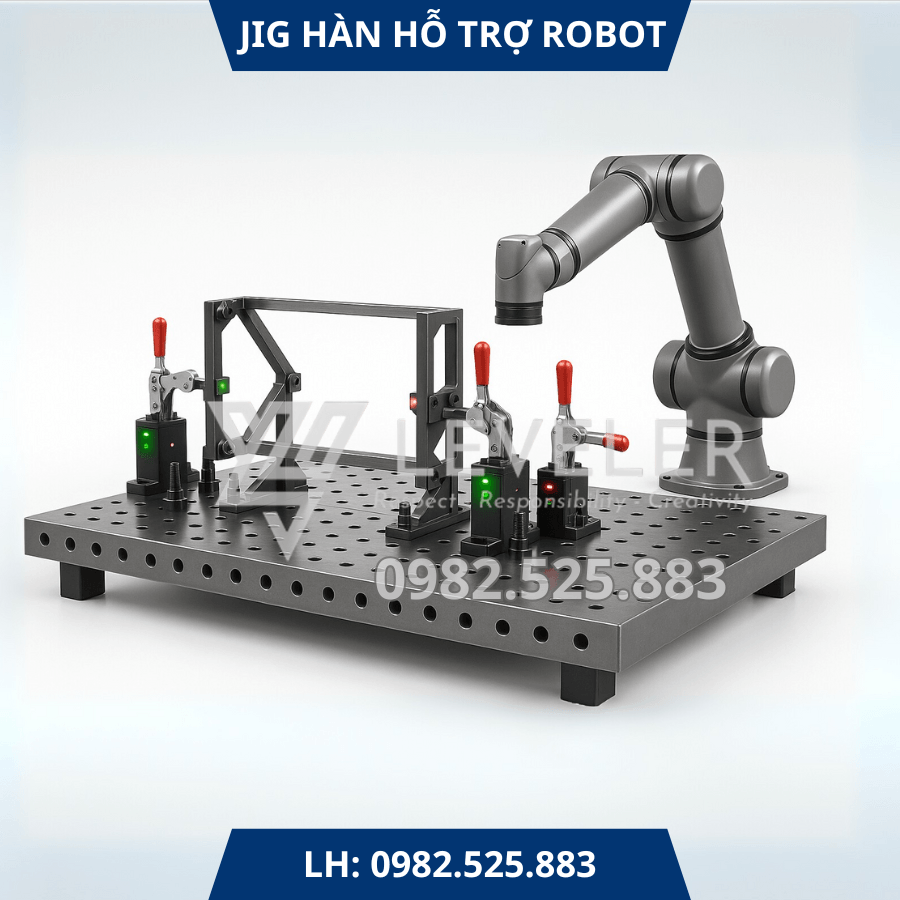

- Jig hàn tự động và bán tự động (cho robot hàn): Dây chuyền sản xuất ô tô, xe máy, thiết bị gia dụng

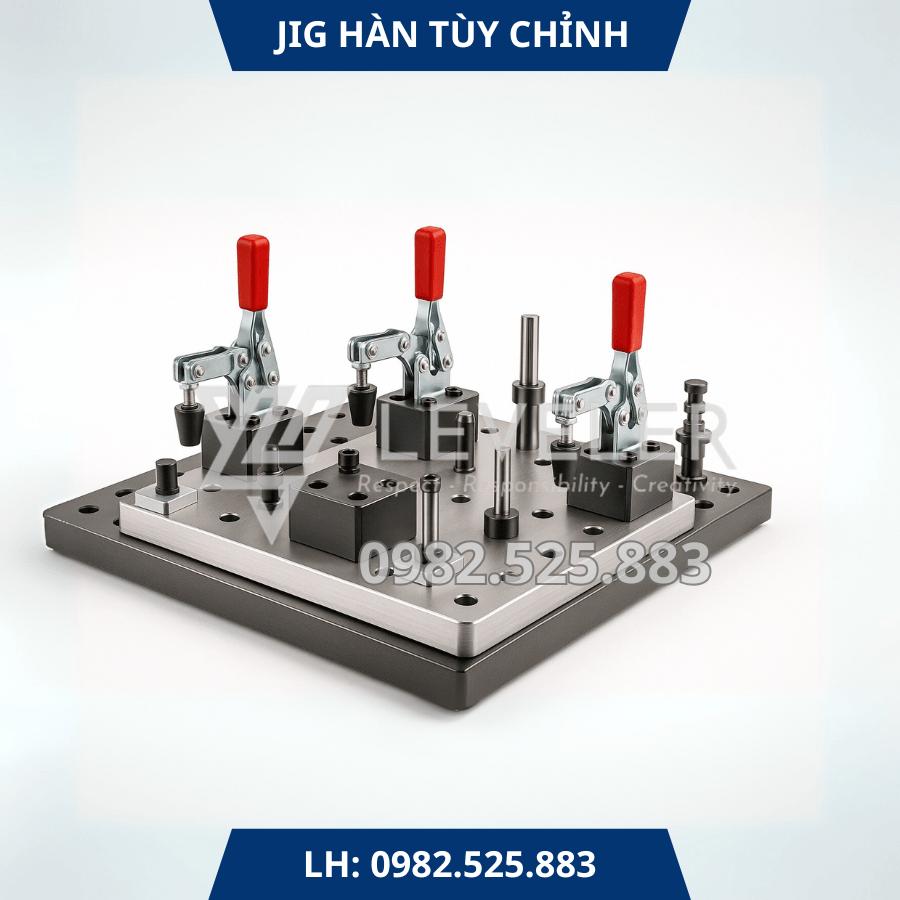

- Jig hàn tùy chỉnh theo sản phẩm đặc thù: Hàn chi tiết y tế, thiết bị hàng không, máy móc chuyên dụng
Liên hệ ngay với chúng tôi qua Hotline 0982.525.883 để được tư vấn Đồ gá Hàn phù hợp với nhu cầu của quý khách

V. Quy trình thiết kế đồ gá hàn tại LEVELER
Dưới đây là quy trình chuẩn trong thiết kế – gia công jig hàn, được LEVELER áp dụng với quý khách hàng hiện nay:
Bước 1: Tiếp nhận yêu cầu & phân tích sản phẩm cần hàn
Bước 2: Thiết kế 2D/3D – mô phỏng jig trên phần mềm CAD
Bước 3: Duyệt mẫu – tinh chỉnh thiết kế
Bước 4: Gia công CNC & lắp ráp cơ khí

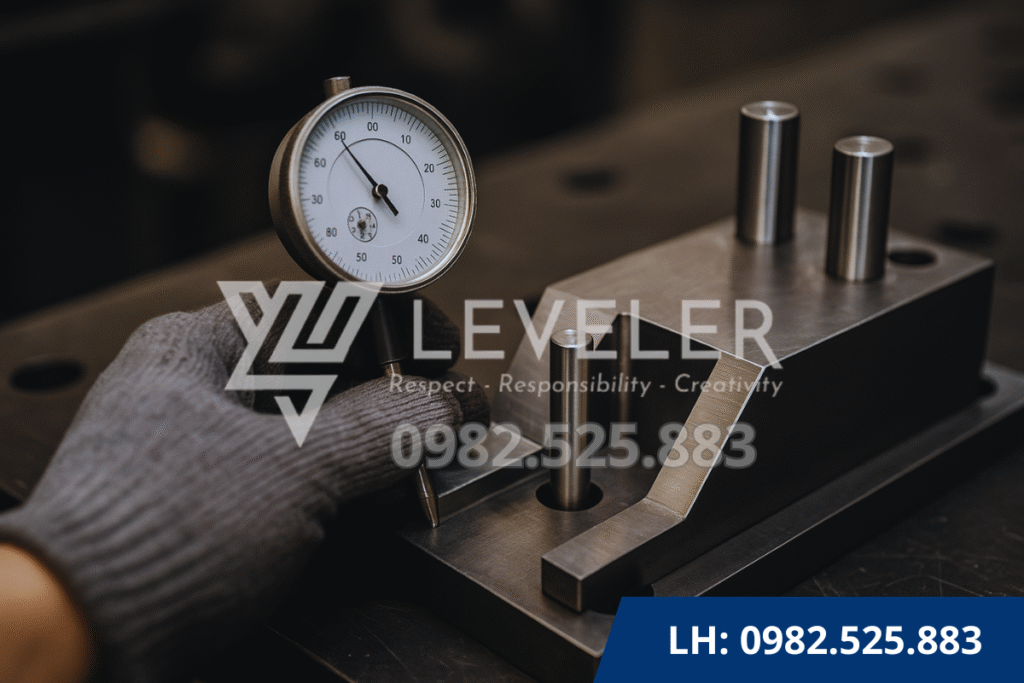

Bước 5. Kiểm tra & chạy thử thực tế

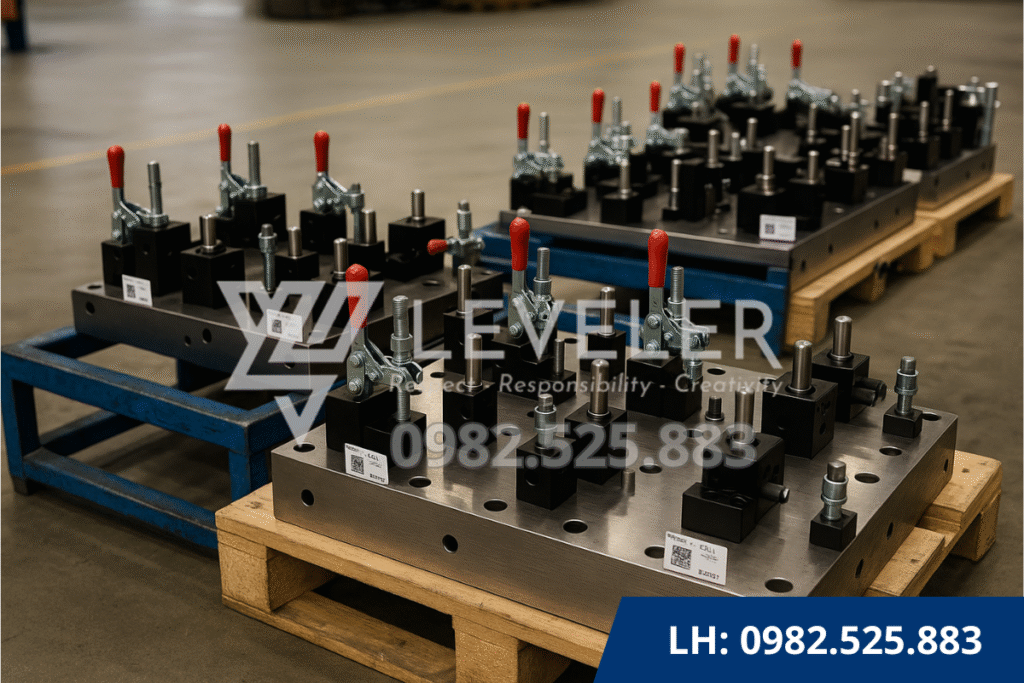

Bước 6. Bàn giao – hướng dẫn sử dụng – bảo trì định kỳ
Kinh nghiệm thực tế: Một jig hàn do LEVELER sản xuất có thể vận hành ổn định trên 10.000 chu kỳ sản xuất trước khi cần thay thế cơ cấu kẹp – tiết kiệm đáng kể chi phí sản xuất và bảo trì.

Tư vấn miễn phí – Nhận báo giá & bản vẽ CAD
Nếu bạn đang cần thiết bị:
- Tăng năng suất hàn gấp 2–5 lần
- Giảm lỗi mối hàn, tăng tính lặp lại giữa các sản phẩm
- Tiết kiệm thời gian căn chỉnh và nhân công có tay nghề
- Phù hợp cho sản xuất hàng loạt, đơn chiếc hoặc theo dự án
Thì thiết bị đồ hàn chuẩn LEVELER là giải pháp tối ưu.
Chúng tôi cung cấp:
- Thiết kế 3D/2D CAD theo yêu cầu kỹ thuật
- Gia công CNC – lắp ráp – hiệu chuẩn tại xưởng
- Bảo trì định kỳ – thay thế linh kiện tiêu hao
- Tài liệu hướng dẫn vận hành – chuyển giao kỹ thuật
Liên hệ ngay:
Công ty TNHH LEVELER là đơn vị chuyên cung cấp giải pháp thiết kế đồ gá, với đội ngũ kỹ sư giàu kinh nghiệm và dịch vụ thi công – lắp đặt trọn gói trên toàn quốc. Chúng tôi cam kết mang đến giải pháp bền bỉ và tối ưu hiệu suất vận hành cho doanh nghiệp Việt.
Quý vị khách hàng đang có nhu cầu tư vấn thiết bị đồ gá phù hợp với nhu cầu, xin hãy liên hệ với chúng tôi.
