Gia công phay – JIG phay – Đồ gá phay

Chúng tôi chuyên nhận và thiết kế đồ gá phay, đồ gá máy phay, đồ gá kẹp tốt nhất.

Liên Hệ Đặt Mua: 0982 525 883

  • Bảo hành sản phẩm lên đến 2 năm.
  • Giao hàng và lắp đặt bàn giao tại chân công trình.
  • Miễn phí vận chuyển tới chân công trình.
Hotline/Zalo
0982.525.883
Thông tin kỹ thuật và hình ảnh chỉ mang tính chất tham khảo, vui lòng liên hệ bộ phận bán hàng để biết thêm thông tin chi tiết.
  • Bảo hành 12 – 24 tháng
  • Bảo trì miễn phí trong thời gian bảo hành
  • Hỗ trợ, lắp đặt, bảo trì, sửa chữa nhanh
  • Đội ngũ kỹ thuật trình độ cao, nhiều kinh nghiệm



Mô tả

Trong gia công cơ khí chính xác, JIG phay (đồ gá phay) là thiết bị then chốt giúp cố định chi tiết, đảm bảo độ chính xác và tăng hiệu suất sản xuất. Tại LEVELER, chúng tôi thiết kế và chế tạo JIG phay tối ưu cho máy CNC, dây chuyền tự động hóa và sản xuất hàng loạt. Bài viết này sẽ giúp bạn hiểu rõ công dụng, cấu tạo, cách chọn và báo giá sản phẩm JIG phay chuyên dụng do LEVELER cung cấp.

I. JIG phay là gì?

1. Khái niệm và vai trò

JIG phay (hay còn gọi là đồ gá phay) là thiết bị chuyên dụng dùng để định vị và cố định chi tiết gia công trên máy phay, đặc biệt trong môi trường CNC hoặc tự động hóa. Mục tiêu là đảm bảo độ chính xác lặp lại, giảm sai số và rút ngắn thời gian gá đặt.

Tại LEVELER, chúng tôi thiết kế JIG phay tối ưu cho từng bài toán sản xuất – từ các chi tiết đơn lẻ đến sản phẩm lắp ráp hàng loạt, giúp doanh nghiệp tăng năng suất mà vẫn kiểm soát chất lượng chặt chẽ.

2. Phân loại đồ gá phay thông dụng

Tùy theo cấu trúc và ứng dụng, JIG phay được chia thành:

  • JIG phay cơ khí: gá kẹp thủ công, dễ chế tạo, phù hợp sản xuất nhỏ.

  • JIG phay khí nén/thủy lực: dùng trong dây chuyền tự động hóa, cho tốc độ và độ lặp cao.

  • JIG phay dạng tổ hợp: tích hợp nhiều cơ cấu, phù hợp với các chi tiết phức tạp hoặc gá nhiều vị trí cùng lúc.

LEVELER cung cấp đầy đủ các loại JIG phay kể trên, tùy biến thiết kế theo sản phẩm thực tế, đảm bảo tối ưu chi phí và vận hành trơn tru.

Các loại đồ gá phay thông dụng

II. Cấu tạo và nguyên lý hoạt động của JIG phay

1. Các bộ phận chính trong JIG phay

Một bộ JIG phay tiêu chuẩn thường bao gồm:

  • Tấm đế (base plate): nền tảng cố định toàn bộ jig và chi tiết gia công.

  • Chốt định vị: giúp đặt chi tiết vào đúng vị trí với sai số tối thiểu.

  • Cữ so dao: kiểm soát chiều sâu/phạm vi dao phay.

  • Vấu kẹp hoặc tay quay: cố định chắc chắn chi tiết khi gia công.

  • Cơ cấu mở/đóng nhanh (nếu có): rút ngắn thời gian gá đặt, phù hợp dây chuyền tự động.

Tại LEVELER, chúng tôi sử dụng vật liệu cao cấp (thép SKD, nhôm tấm, thép tôi), kết hợp công nghệ CNC chính xác để đảm bảo từng chi tiết JIG hoạt động ổn định và lâu dài trong điều kiện vận hành liên tục.

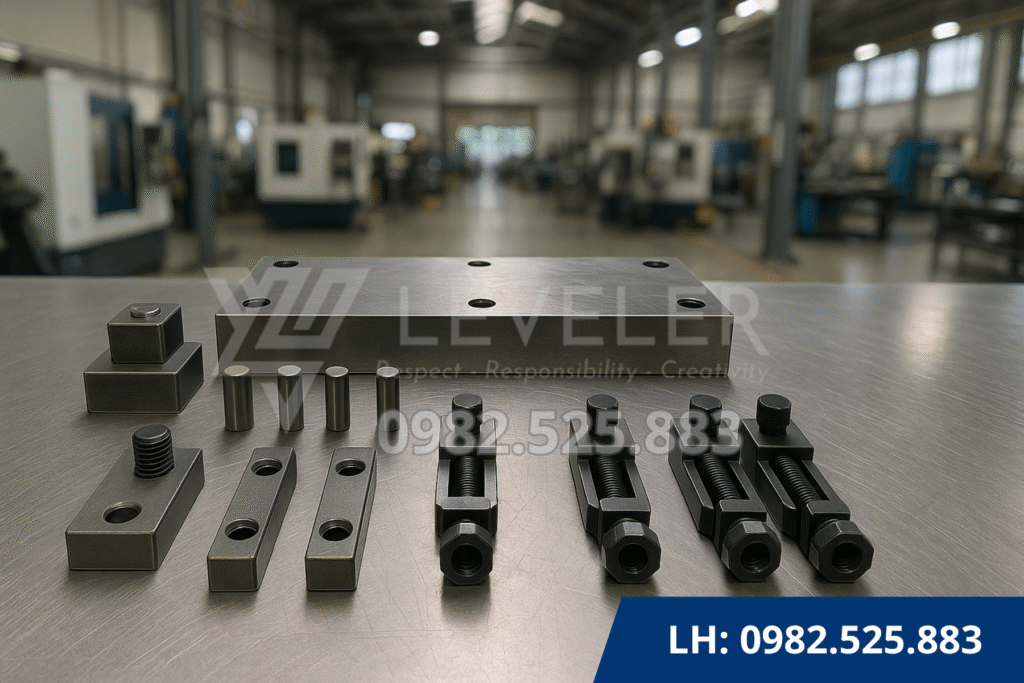

Cấu tạo đồ gá phay do LEVELER thiết kế

2. Nguyên lý hoạt động cơ bản

JIG phay hoạt động theo trình tự định vị – kẹp chặt – gia công – tháo chi tiết:

1. Chi tiết được đặt vào đúng vị trí nhờ chốt định vị.

2. Vấu kẹp hoặc tay quay cố định chi tiết.

3. Dao phay thực hiện gia công trong biên độ đã xác lập.

4. Tháo chi tiết và lặp lại quy trình.

Nguyên lý tưởng đơn giản nhưng yêu cầu độ chính xác cao và tính lặp lại tuyệt đối, đặc biệt trong sản xuất hàng loạt.

LEVELER cam kết mỗi JIG phay được thiết kế theo đúng quy chuẩn kỹ thuật, mô phỏng thực tế trước khi gia công – đảm bảo vận hành ổn định, giảm sai hỏng và tiết kiệm thời gian set-up cho khách hàng.

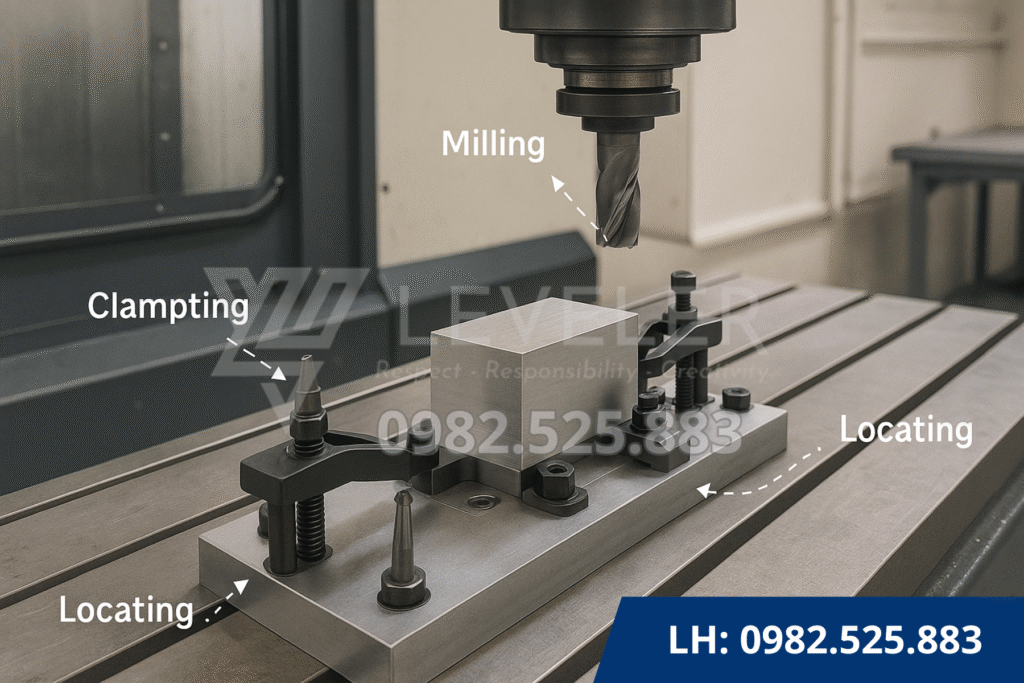

Nguyên lý hoạt động đồ gá phay

III. Tiêu chuẩn và quy trình thiết kế đồ gá phay

1. Tiêu chuẩn kỹ thuật cần tuân thủ

Để một JIG phay vận hành hiệu quả, an toàn và chính xác, việc thiết kế phải tuân thủ các tiêu chuẩn kỹ thuật sau:

  • Định vị đủ 6 bậc tự do: đảm bảo chi tiết không xê dịch trong quá trình gia công.

  • Kết cấu cứng vững: hạn chế rung động, tăng độ bền, đảm bảo độ chính xác lặp lại.

  • Dễ tháo lắp – bảo trì: đặc biệt quan trọng trong dây chuyền sản xuất liên tục.

  • Tương thích với máy CNC/robot/khí nén (nếu có): giúp tăng khả năng tự động hóa.

  • An toàn vận hành: tránh kẹp sai, kẹt dao, đảm bảo an toàn cho thợ máy và thiết bị.

Tại LEVELER, mọi JIG phay đều được thiết kế theo tiêu chuẩn kỹ thuật nội bộ đã kiểm nghiệm qua hàng trăm dự án, kết hợp phần mềm mô phỏng để kiểm tra tải trọng, độ bền và khả năng gá lặp trước khi sản xuất thực tế.

2. Quy trình thiết kế JIG phay tại LEVELER

Quy trình thiết kế và chế tạo JIG phay tại LEVELER được chuẩn hóa theo các bước:

1. Tiếp nhận yêu cầu và phân tích chi tiết gia công
→ Loại chi tiết, vị trí gia công, dung sai kỹ thuật.

2. Lên ý tưởng và dựng bản vẽ 2D/3D
→ Dựng mô hình bằng CAD, mô phỏng va chạm và lực tác động.

3. Chọn vật liệu – cơ cấu kẹp phù hợp
→ Tối ưu giữa độ cứng – chi phí – khả năng gia công.

4. Lập trình CAM & sản xuất trên máy CNC chính xác cao

5. Lắp ráp – kiểm tra thực tế – bàn giao
→ Mỗi bộ jig đều được kiểm tra độ lặp lại, sai số gá đặt và khả năng vận hành thực tế.

Với quy trình này, khách hàng không chỉ nhận được một bộ JIG phay hoàn chỉnh, mà còn được tư vấn tối ưu kỹ thuật, giúp tiết kiệm chi phí đầu tư và đảm bảo vận hành ổn định lâu dài.

IV. Ứng dụng và dự án sản xuất thực tế

1. Ứng dụng phổ biến trong gia công CNC và tự động hóa

JIG phay không chỉ là thiết bị hỗ trợ, mà là giải pháp tối ưu năng suất trong:

  • Gia công chi tiết hàng loạt: giúp cố định nhanh – chính xác, rút ngắn thời gian gá đặt.

  • Sản xuất module/khung máy: đảm bảo đồng đều kích thước, sai số dưới 0.02mm.

  • Dây chuyền bán tự động hoặc tích hợp robot: kết hợp với hệ thống khí nén hoặc cảm biến để tạo thành cơ cấu gá kẹp thông minh.

Tại LEVELER, các dòng JIG phay tự động hóa được ứng dụng nhiều trong ngành: thiết bị y tế, điện tử, ô tô, chế tạo máy, giúp khách hàng giảm thời gian sản xuất tới 30% và giảm lỗi thao tác đến 80%.

2. Case study thực tế: Jig phay khí nén cho dây chuyền lắp ráp

Khách hàng: Doanh nghiệp sản xuất cơ khí tại KCN VSIP, Bắc Ninh
Bài toán: Tăng năng suất gia công chi tiết nhôm CNC cho vỏ thiết bị điện, yêu cầu sai số lặp lại dưới ±0.015mm.
Giải pháp LEVELER: Thiết kế bộ JIG phay khí nén 2 vị trí gá xoay với hệ thống kẹp nhanh, cảm biến phát hiện chi tiết, tích hợp sẵn điểm chuẩn định vị dao.
Kết quả:

  • Giảm 40% thời gian set-up trên mỗi ca.

  • Sai số giữ ổn định dưới ±0.01mm sau 10.000 lần gá.

  • Tích hợp sẵn QR để bảo trì và truy xuất nhanh.

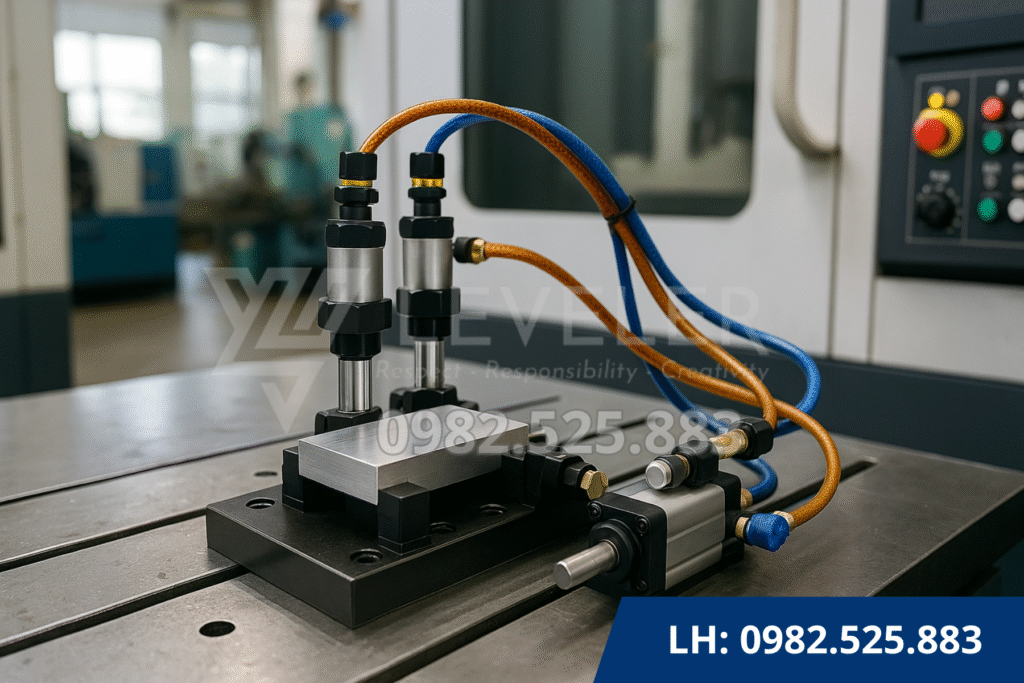

Sản phẩm đồ gá phay khí nén được chúng tôi gia công cho khác hàng tại Vsip Bắc Ninh

V. Báo giá và chi phí thiết kế đồ gá phay

1. Các yếu tố ảnh hưởng đến giá thành

Chi phí thiết kế và chế tạo JIG phay phụ thuộc vào nhiều yếu tố kỹ thuật:

  • Độ phức tạp của chi tiết cần gá: gá đơn hay gá nhiều vị trí, cần xoay trục không?

  • Cơ cấu kẹp: cơ khí đơn giản, khí nén, thủy lực hay tích hợp cảm biến tự động.

  • Vật liệu chế tạo JIG: thép C45, SKD11, nhôm 6061, hoặc vật liệu đặc biệt.

  • Độ chính xác yêu cầu: dung sai lặp lại càng nhỏ, chi phí càng cao.

  • Tùy chỉnh theo máy móc thực tế: máy CNC đứng, ngang, 3 trục hay 5 trục.

Tại LEVELER, chúng tôi luôn khảo sát kỹ yêu cầu kỹ thuật và đề xuất giải pháp thiết kế JIG tối ưu giữa hiệu quả – chi phí – độ bền, phù hợp với từng môi trường sản xuất.

2. Bảng giá tham khảo sản phẩm JIG phay LEVELER

Loại JIG phayỨng dụng phổ biếnĐơn giá từ (VNĐ)

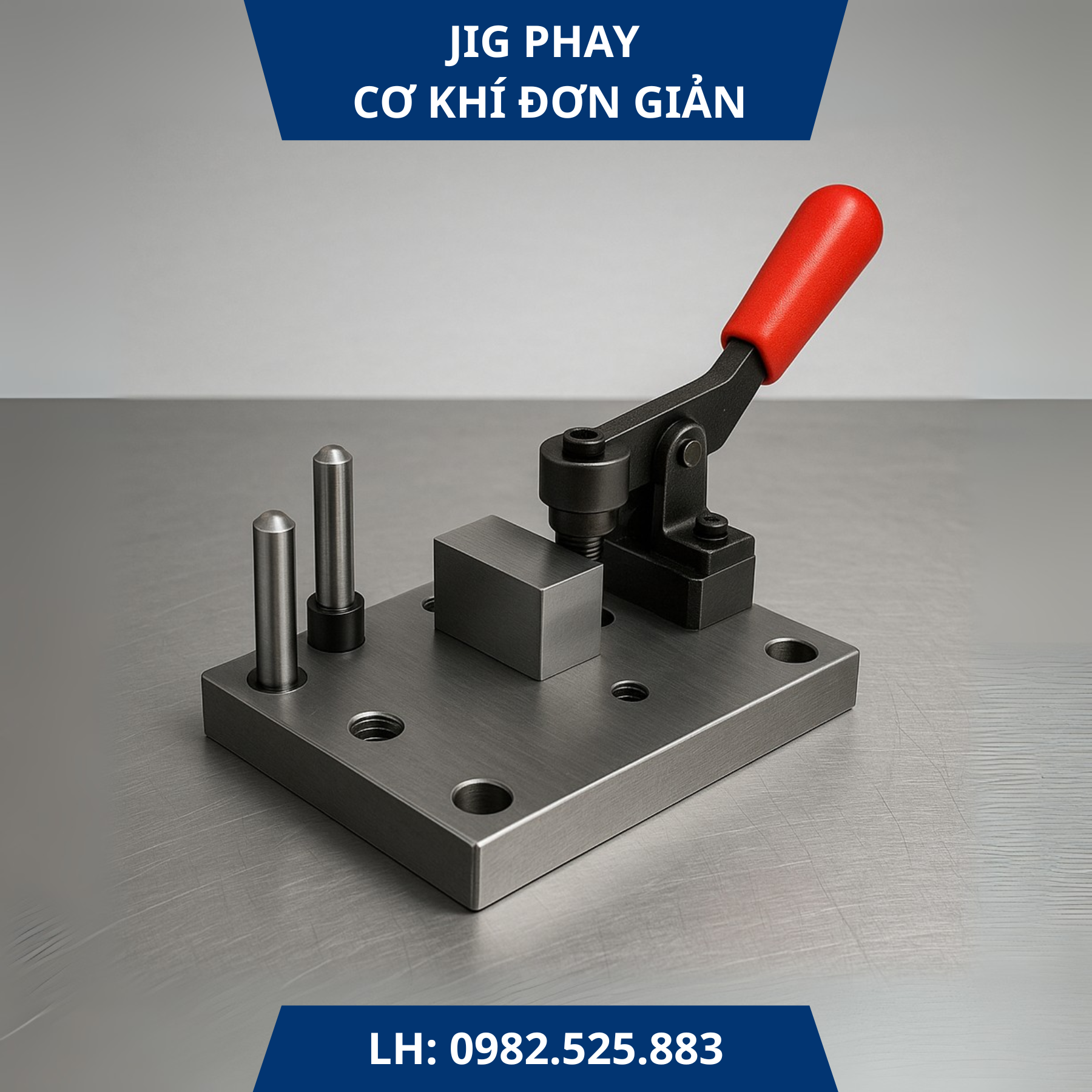

Jig phay cơ khí đơn giảnGá chi tiết nhỏ, sản xuất nhỏ lẻ1.500.000 – 3.500.000

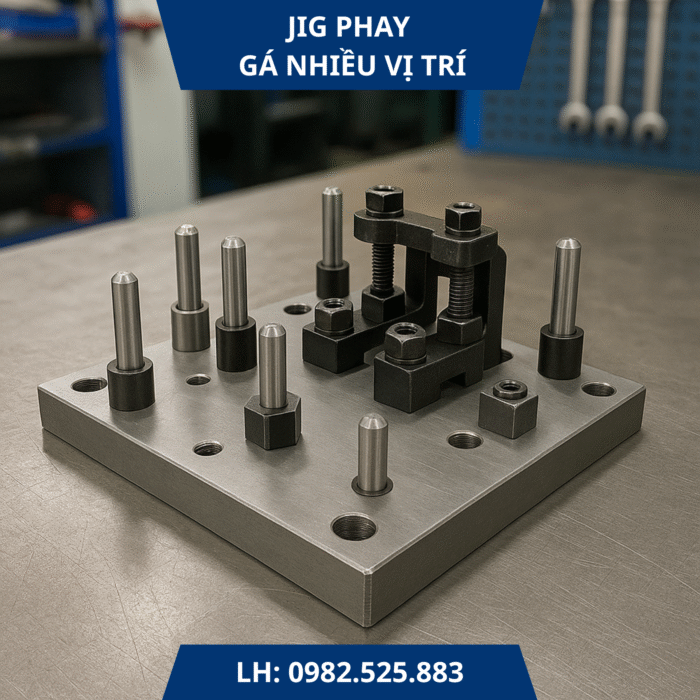

Jig phay gá nhiều vị tríCNC hàng loạt, tăng năng suất3.500.000 – 6.000.000

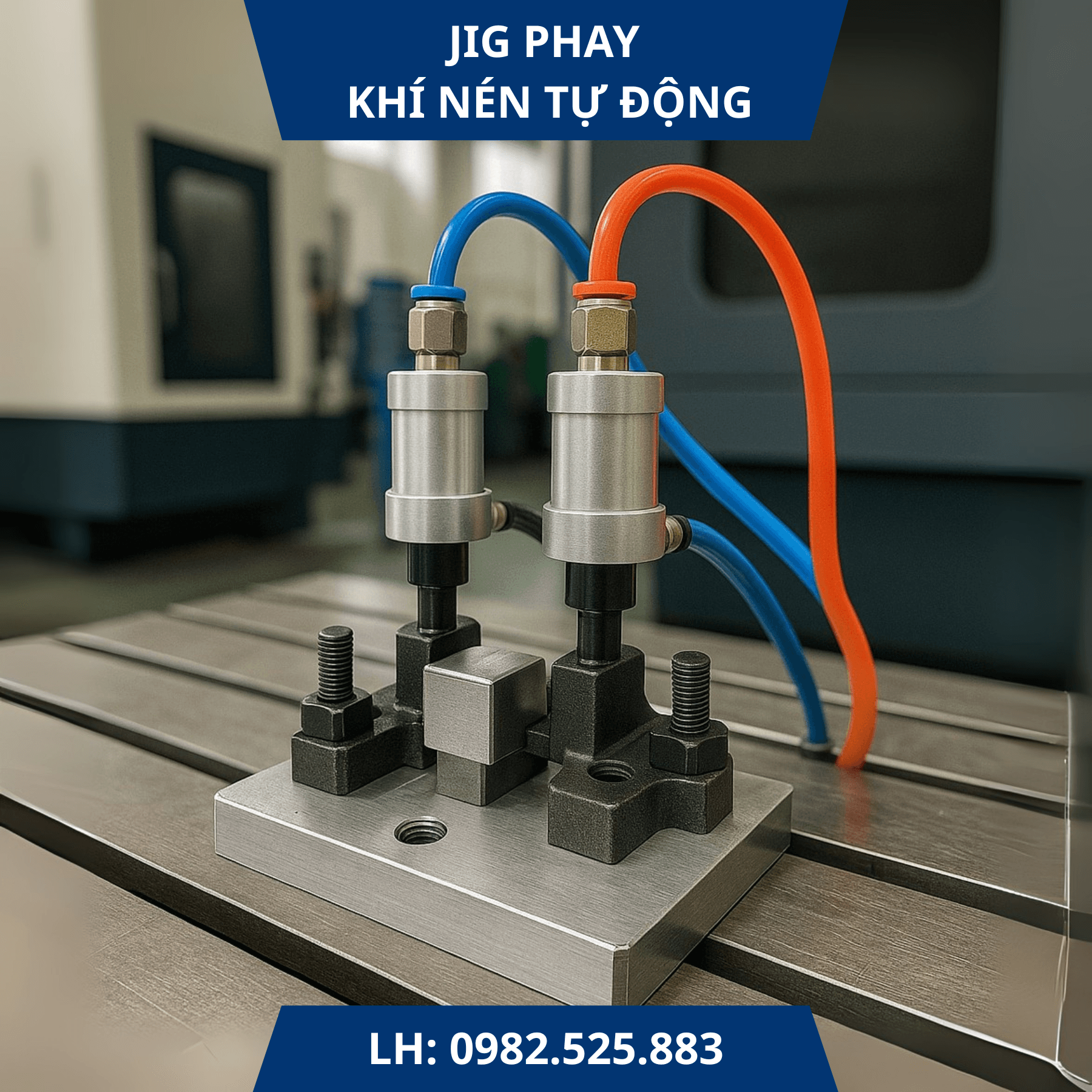

Jig phay khí nén tự độngDây chuyền robot, tốc độ cao6.000.000 – 12.000.000

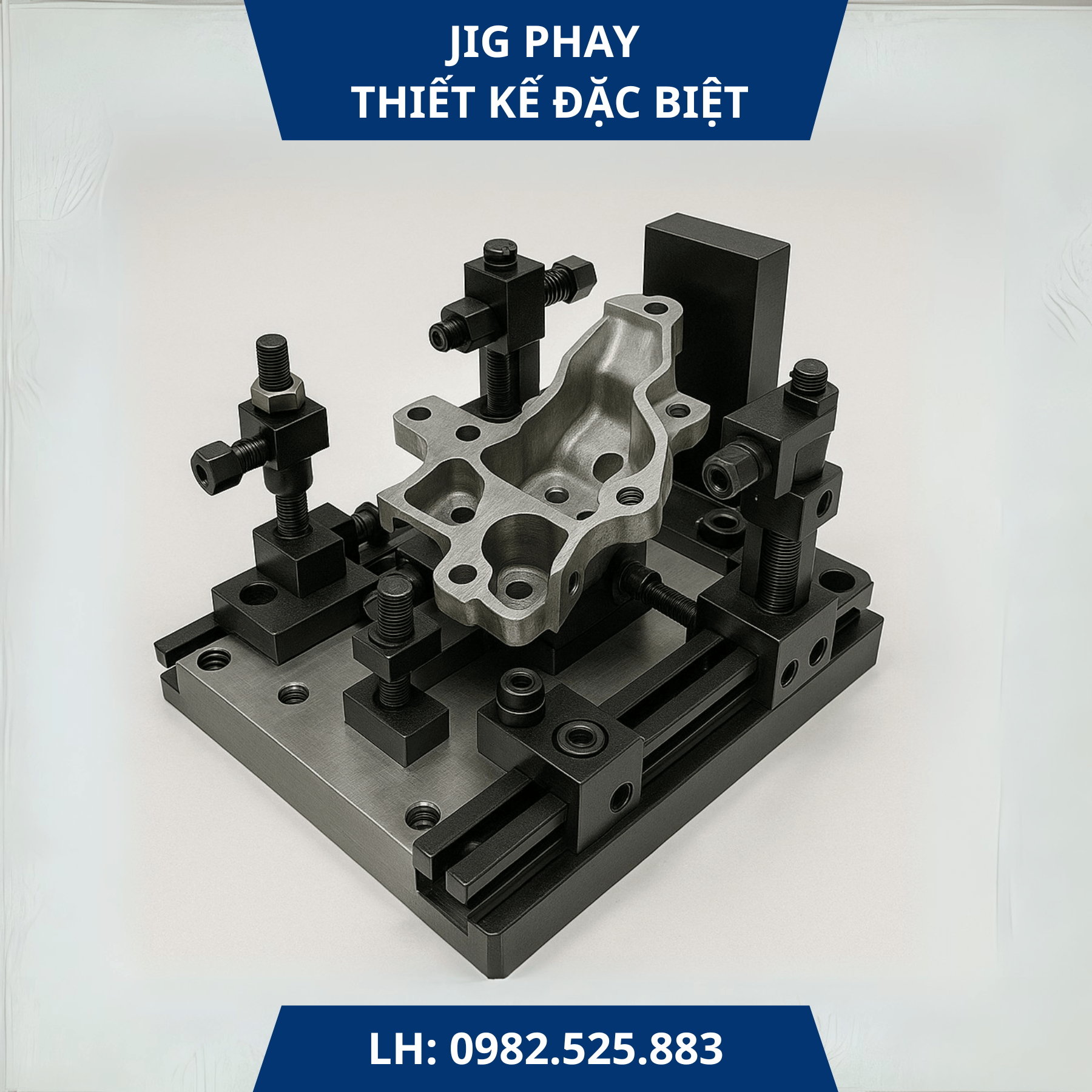

Jig phay theo yêu cầu đặc biệtĐa trục, tích hợp cảm biếnLiên hệ trực tiếp

Lưu ý: Giá trên mang tính tham khảo. Đối với dự án cụ thể, LEVELER sẽ khảo sát chi tiết và gửi báo giá riêng kèm bản vẽ kỹ thuật sơ bộ.

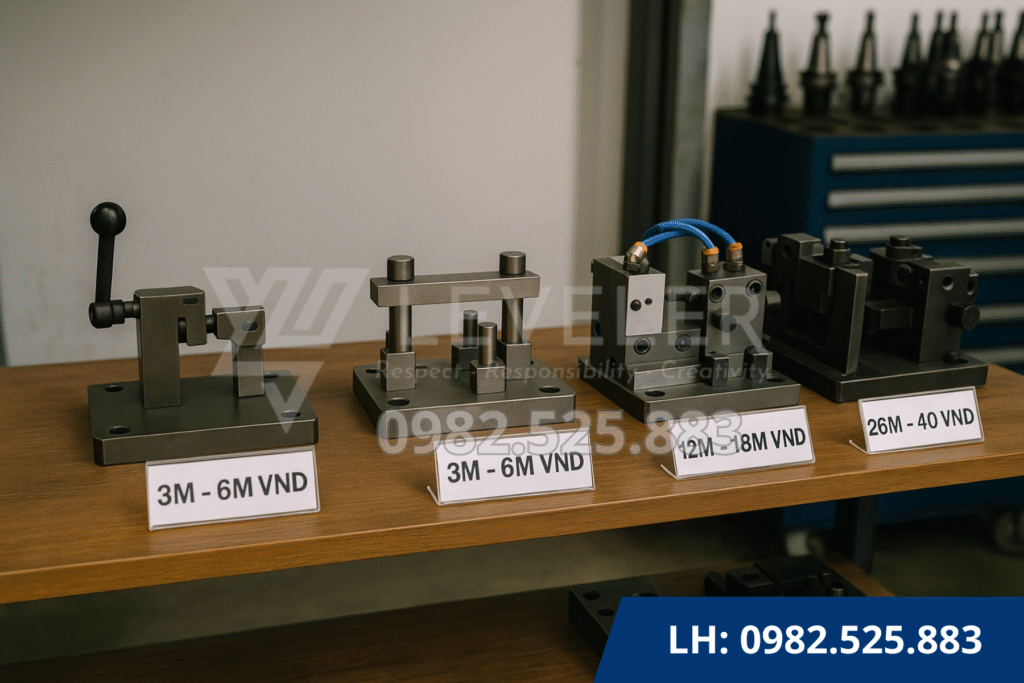

Bảng giá tham khảo đồ gá phay

Câu hỏi thương gặp (FAQ)

1. JIG phay có giống với JIG khoan không?

Không. Tuy đều là đồ gá, nhưng JIG phay được thiết kế để chịu lực cắt lớn hơn nhiều so với JIG khoan. Cấu trúc của JIG phay cũng yêu cầu cứng vững và chính xác cao hơn, phù hợp với các máy phay CNC hoặc phay truyền thống.

2. Có thể dùng chung JIG phay cho nhiều loại chi tiết không?

Có thể, nếu JIG được thiết kế theo dạng gá đa năng hoặc gá tổ hợp. Tuy nhiên, để đảm bảo tối ưu về độ chính xác và tốc độ, tốt nhất nên thiết kế riêng theo từng loại chi tiết nếu sản lượng đủ lớn.

3. Tuổi thọ trung bình của một bộ JIG phay là bao lâu?

Thông thường từ 6 tháng đến 3 năm, tùy theo vật liệu, tần suất sử dụng và môi trường vận hành. Với JIG do LEVELER chế tạo, chúng tôi sử dụng vật liệu tiêu chuẩn công nghiệp và xử lý bề mặt giúp tăng tuổi thọ lên đến 20–30% so với thông thường.

4. LEVELER có nhận thiết kế JIG theo yêu cầu riêng không?

Hoàn toàn có. LEVELER chuyên thiết kế – chế tạo JIG phay theo yêu cầu cụ thể, từ bản vẽ, mẫu chi tiết hoặc mục tiêu sản xuất của khách hàng. Đội ngũ kỹ sư sẽ tư vấn và dựng mô hình CAD trước khi gia công thực tế.

5. Tôi cần báo giá nhanh, phải làm thế nào?

Chỉ cần bạn cung cấp thông tin cơ bản như: loại chi tiết cần gá, số lượng, máy đang sử dụng (CNC 3 trục, 5 trục…), và yêu cầu đặc biệt (nếu có). LEVELER sẽ gửi báo giá sơ bộ trong vòng 24h.

Tư vấn miễn phí – Nhận báo giá & bản vẽ CAD

JIG phay là giải pháp không thể thiếu để nâng cao độ chính xác, tăng tốc độ sản xuất và giảm sai hỏng trong gia công CNC hiện đại. Với kinh nghiệm thực chiến và đội ngũ kỹ sư giàu chuyên môn, LEVELER cam kết mang đến cho bạn những bộ đồ gá phay tối ưu – đúng kỹ thuật, bền vững, dễ tích hợp.

Nếu bạn đang tìm kiếm một đơn vị thiết kế JIG theo yêu cầu, hoặc cần báo giá nhanh cho dự án sắp tới, hãy để LEVELER đồng hành cùng bạn từ bản vẽ đầu tiên đến khi JIG vận hành ổn định trên dây chuyền.
