Trước khi tiến hành thi công lắp ráp đồ gá, luôn cần một bản thiết kế mẫu chi tiết về kích thước, vật liệu, vị trí,… để thành phẩm có thể hoạt động hiệu quả. Vậy trình tự thiết kế đồ gá là gì? Lấy các file vẽ, PDF về đồ gá mẫu ở đâu? LEVELER sẽ trình bày trong bài viết dưới đây

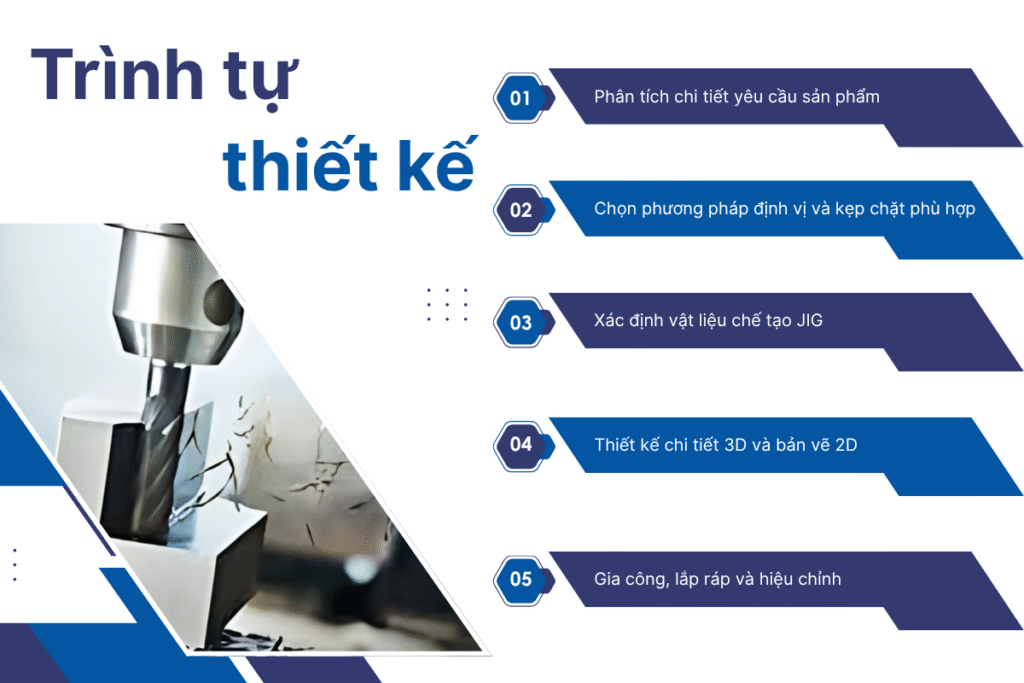

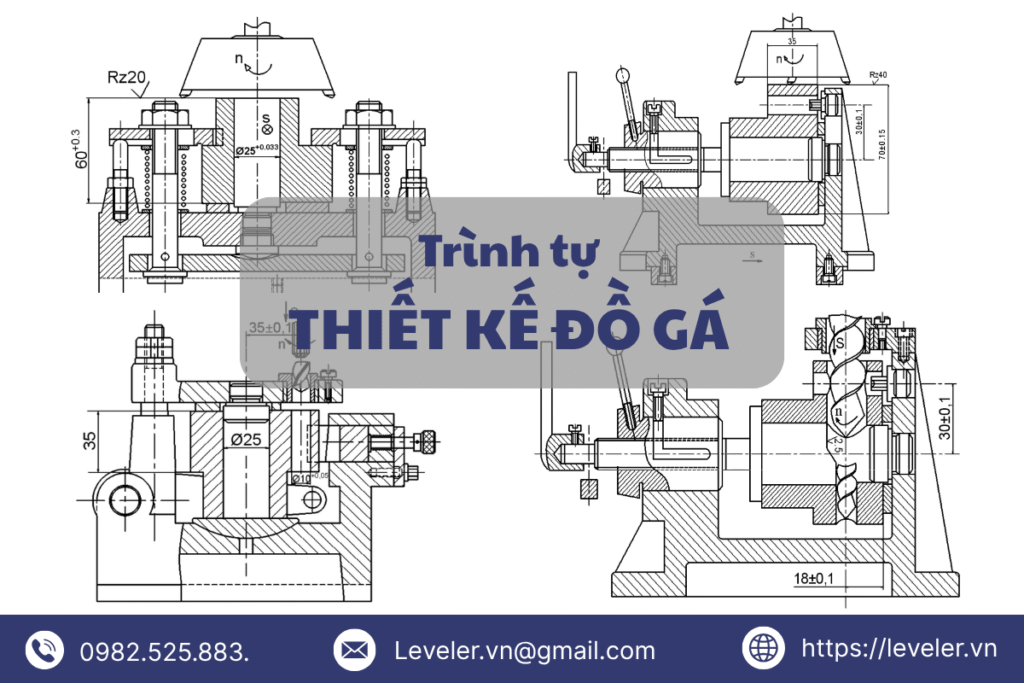

1. Trình tự thiết kế đồ gá tại LEVELER
Đồ gá (Tiếng Anh: JIG / Automatic Machine) là thiết bị giúp cố định linh kiện và điều hướng cho các dụng cụ cắt, hàn, bắt vít,… xác định vị trí trong quá trình gia công
JIG được phân thành nhiều loại: Gá hàn, gá khoan, gá kiểm tra,…. Mỗi loại sẽ có những quy trình khác nhau để tạo nên thành phẩm, tuy nhiên toàn bộ đồ gá tại LEVELER sẽ có các bước thiết kế chung như sau:
1.1. Phân tích chi tiết yêu cầu sản phẩm
Giai đoạn đầu tiên trong quy trình thiết kế đồ gá là hiểu rõ yêu cầu cụ thể của sản phẩm cần gia công. Điều này bao gồm việc nghiên cứu bản vẽ kỹ thuật, dung sai kích thước, độ chính xác cần đạt, vị trí lắp ghép và các điều kiện làm việc của chi tiết.
Việc phân tích kỹ càng giúp định hướng đúng trong việc chọn loại đồ gá phù hợp, đảm bảo tính chính xác và hiệu quả khi đưa vào sản xuất
1.2. Chọn phương pháp định vị và kẹp chặt phù hợp
Sau khi hiểu rõ yêu cầu sản phẩm, bước tiếp theo là lựa chọn phương pháp định vị và kẹp chặt hợp lý.
Việc định vị đảm bảo chi tiết luôn nằm đúng vị trí trong suốt quá trình gia công, trong khi kẹp chặt giữ cho chi tiết cố định chắc chắn, chống rung hoặc dịch chuyển. Các yếu tố như hình dạng chi tiết, lực cắt, số lượng sản phẩm và thiết bị gia công sẽ ảnh hưởng đến lựa chọn này
1.3. Xác định vật liệu chế tạo JIG
Vật liệu dùng để chế tạo đồ gá cần được lựa chọn kỹ lưỡng dựa trên độ bền, khả năng chống mài mòn, độ cứng, chi phí và điều kiện làm việc.
Thông thường, thép hợp kim, thép tôi cứng hoặc nhôm định hình sẽ được sử dụng tùy theo yêu cầu cụ thể của từng loại đồ gá.
Lựa chọn đúng vật liệu không chỉ giúp kéo dài tuổi thọ đồ gá mà còn đảm bảo độ chính xác lâu dài trong quá trình sử dụng
1.4. Thiết kế chi tiết 3D và bản vẽ 2D
Sau khi đã xác định được cấu trúc và vật liệu, bước tiếp theo là thiết kế chi tiết đồ gá bằng phần mềm CAD.
Mô hình 3D giúp hình dung tổng thể thiết bị, kiểm tra khả năng lắp ráp, va chạm và tính hợp lý của từng chi tiết.
Từ đó, bản vẽ 2D được xuất ra để phục vụ cho quá trình gia công, đảm bảo đầy đủ thông tin kỹ thuật như kích thước, dung sai, vật liệu và ghi chú chế tạo
1.5. Gia công, lắp ráp và hiệu chỉnh
Giai đoạn cuối cùng là tiến hành gia công các chi tiết của đồ gá theo bản vẽ đã thiết kế.
Sau khi hoàn tất gia công, các bộ phận sẽ được lắp ráp và hiệu chỉnh để đảm bảo đồ gá hoạt động đúng như yêu cầu. Trong quá trình hiệu chỉnh, có thể cần điều chỉnh một số chi tiết để đạt độ chính xác mong muốn.
Đây là bước quan trọng giúp kiểm tra tính ổn định, độ tin cậy và khả năng đáp ứng của đồ gá trước khi đưa vào sử dụng thực tế

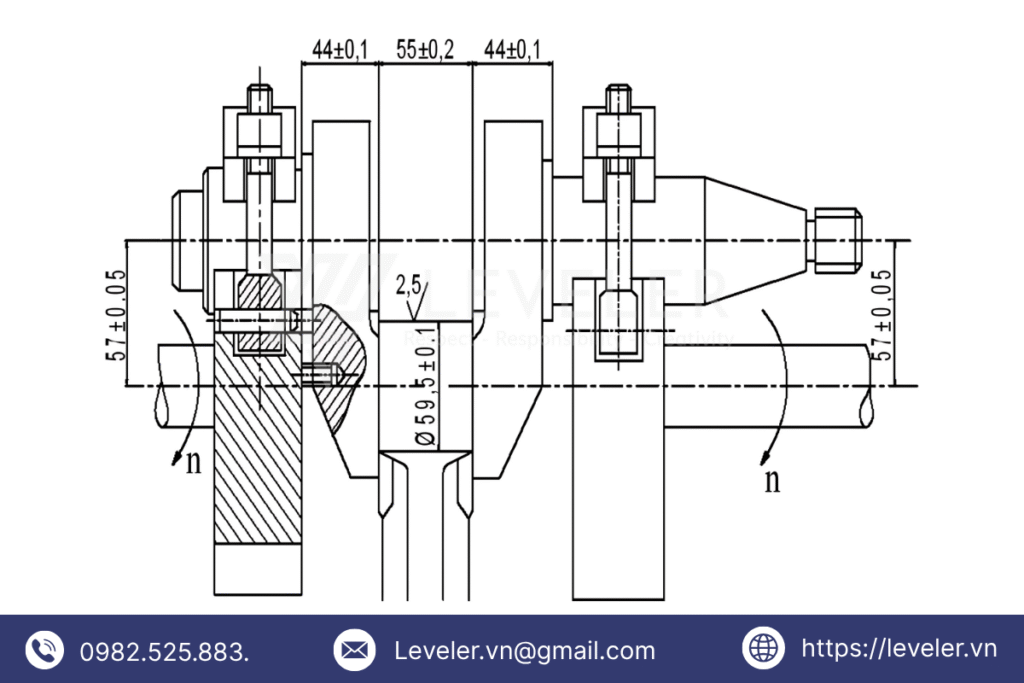

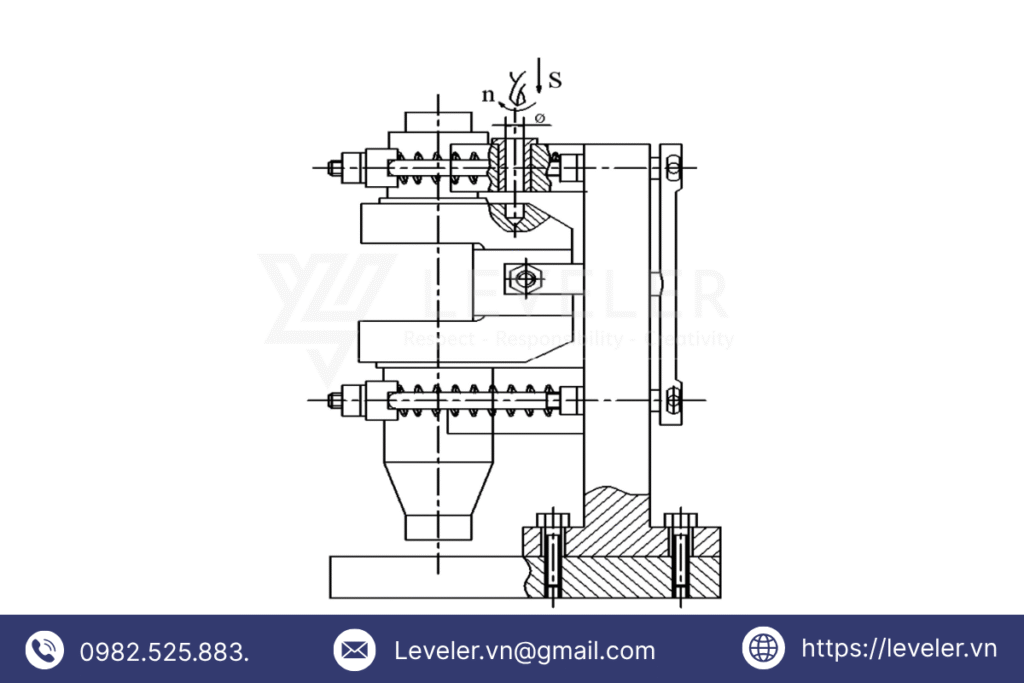

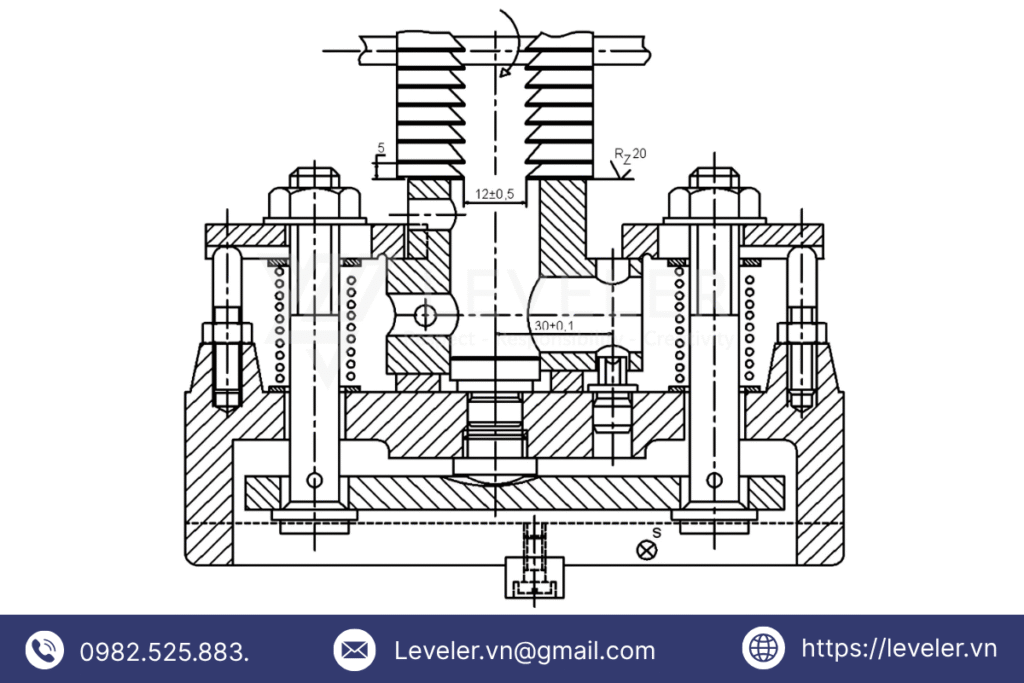

2. Các mẫu thiết kế đồ gá tham khảo
3. LEVELER – Đơn vị uy tín chuyên nhận thiết kế và gia công đồ gá cơ khí chất lượng
Quý khách có nhu cầu muốn tìm kiếm đơn vị thiết kế đồ gá và gia công thiết bị nhưng vẫn đang phân vân giữa các lựa chọn? Leveler – Doanh nghiệp với nhiều năm kinh nghiệm trong ngành công nghiệp cơ khí cùng đội ngũ chuyên gia đầy kinh nghiệm sẽ tư vấn cho quý khách những giải pháp tối ưu nhất cùng chính sách hỗ trợ luôn lấy khách hàng làm trọng tâm.
Nếu quý khách muốn trao đổi thêm các thông tin chi tiết về thiết kế và thi công đồ gá cơ khí, hãy liên hệ với chúng tôi thông qua các phương thức dưới đây:
Hotline: 0982 525 883
Email: Leveler.vn@gmail.com
Website: https://leveler.vn/
4. Câu hỏi thường gặp (FAQ)
Q1: Có điều gì cần lưu ý khi thiết kế và gia công đồ gá cơ khí không?
-> Khi lắp đặt và sử dụng JIG, những chi tiết ngoài của đồ gá không được có các cạnh sắc và kết cấu của đồ gá phải cho phép dễ dàng dọn sạch phôi hoặc dung dịch trơn nguội trong quá trình gia công
Q2: Bên mình có nhận giao hàng và lắp đặt toàn quốc không?
-> Có. LEVELER có hệ thống giao hàng trên toàn quốc và hỗ trợ lắp đặt theo yêu cầu
Q3: Có tất cả bao nhiêu loại đồ gá cơ khí?
-> Có rất nhiều mẫu đồ gá sẽ được gia công theo yêu cầu của khách hàng. Tuy nhiên, đồ gá cơ khí có 8 loại cơ bản: Đồ gá hàn, đồ gá khoan, đồ gá kiểm tra, đồ gá lắp ráp, đồ gá vạn năng, đồ gá phay, đồ gá tiện và đồ gá CNC
Q4: Đồ gá cơ khí có thể tự động hóa không?
-> Có, đồ gá có thể tích hợp hệ thống thủy lực, khí nén hoặc điều khiển số (CNC) để tự động hóa
Q5: Chi phí thiết kế và gia công đồ gá là bao nhiêu?
-> Chi phí sẽ tùy theo yêu cầu của khách hàng về độ phức tạp, vật liệu và yêu cầu kỹ thuật
