CÔNG TẮC HÀNH TRÌNH THANG NÂNG HÀNG LÀ GÌ?

Trong các hệ thống thang nâng hàng, công tắc hành trình là thiết bị quan trọng giúp kiểm soát giới hạn chuyển động của bàn nâng hoặc cabin. Bộ phận này giúp hệ thống tự động dừng đúng vị trí, hạn chế vượt hành trình và tăng độ an toàn khi vận hành.

Hiện nay, công tắc hành trình được ứng dụng rộng rãi trong thang nâng thủy lực, bàn nâng hàng, dock leveler và nhiều thiết bị nâng hạ công nghiệp khác nhờ khả năng hoạt động ổn định, độ bền cao và dễ tích hợp với hệ thống điều khiển.

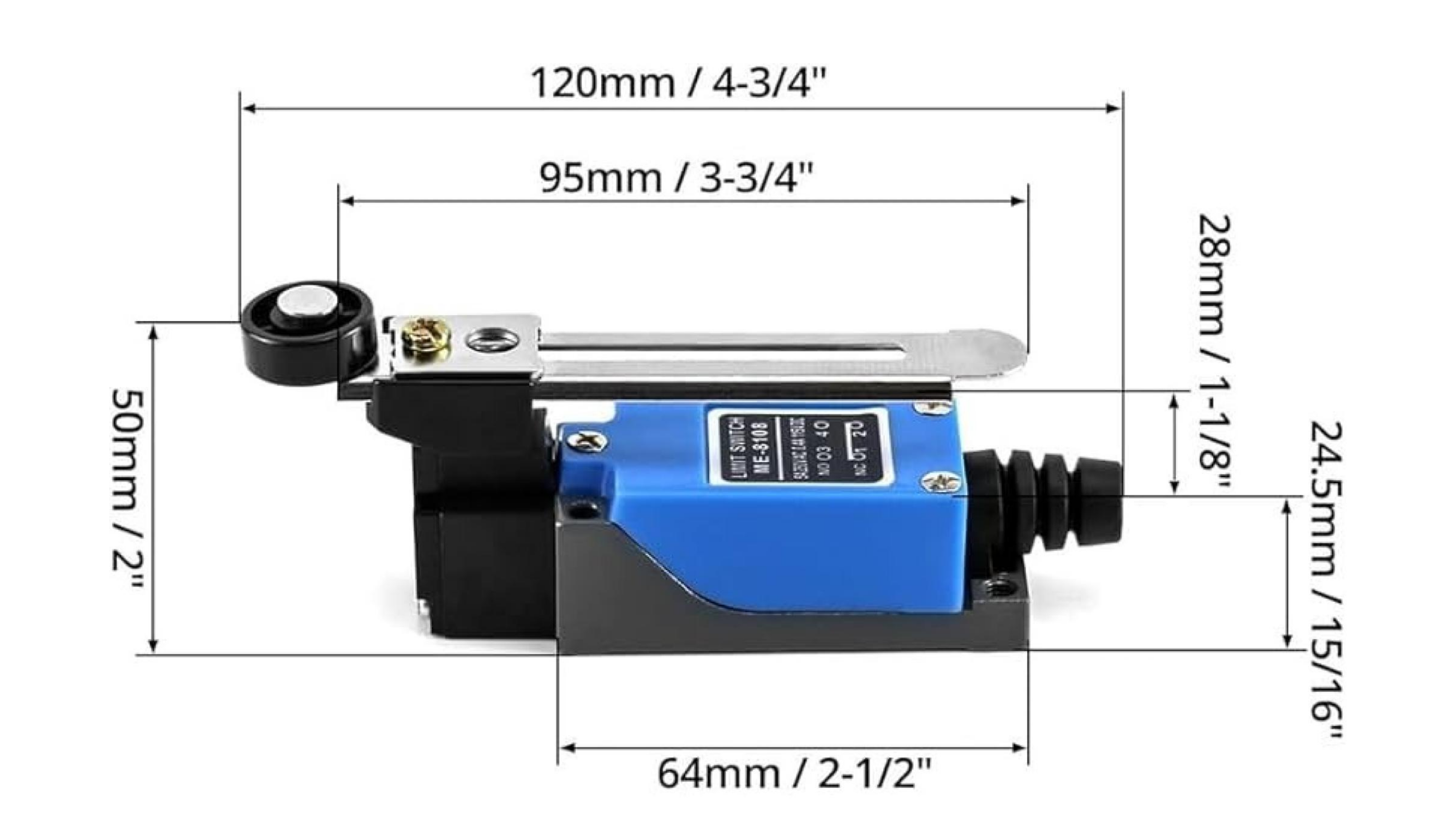

Hình ảnh công tắc hành trình thang nâng hàng

CẤU TẠO

Công tắc hành trình có thiết kế nhỏ gọn nhưng đóng vai trò quan trọng trong việc kiểm soát chuyển động và đảm bảo an toàn cho thang nâng hàng. Một công tắc hành trình thường gồm các bộ phận chính sau:

• Vỏ bảo vệ: Giúp bảo vệ linh kiện bên trong khỏi bụi bẩn, độ ẩm và va đập trong môi trường công nghiệp.
• Bộ phận tác động: Thường là cần gạt hoặc con lăn, có nhiệm vụ tiếp nhận lực tác động khi bàn nâng chạm đến vị trí giới hạn.
• Tiếp điểm điện: Là bộ phận thực hiện đóng/ngắt mạch điện và truyền tín hiệu điều khiển đến hệ thống vận hành của thang nâng.
• Lò xo hồi vị: Giúp công tắc trở về trạng thái ban đầu sau khi ngừng tác động, đảm bảo thiết bị hoạt động ổn định và liên tục.

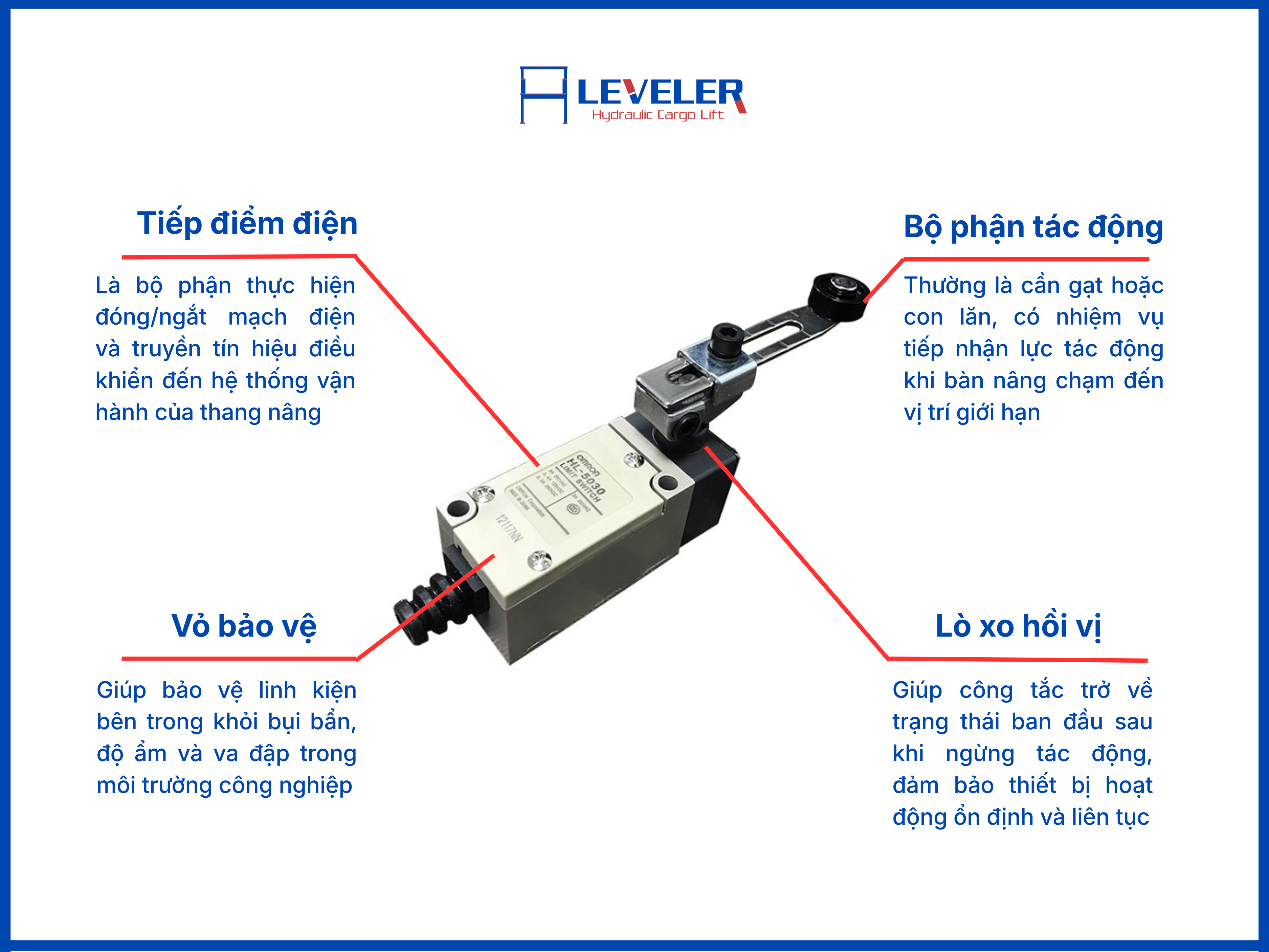

Cấu tạo của công tắc hành trình thang nâng hàng

CÁC LOẠI PHỔ BIẾN

Hiện nay, công tắc hành trình được thiết kế với nhiều kiểu dáng và cơ chế hoạt động khác nhau nhằm phù hợp với từng hệ thống thang nâng hàng và môi trường làm việc cụ thể. Dưới đây là một số loại công tắc hành trình phổ biến hiện nay:

• Công tắc hành trình cơ: Hoạt động bằng lực tác động cơ học trực tiếp, có độ bền cao và được sử dụng phổ biến trong các hệ thống nâng hạ công nghiệp.
• Công tắc hành trình con lăn: Sử dụng đầu con lăn để giảm ma sát khi tiếp xúc, phù hợp với thiết bị vận hành liên tục hoặc có tần suất hoạt động cao.
• Công tắc hành trình cần gạt: Có thiết kế cần gạt linh hoạt, dễ lắp đặt ở nhiều vị trí khác nhau trong hệ thống thang nâng.
• Công tắc hành trình chống nước, chống bụi: Được thiết kế kín với khả năng chống bụi và chống ẩm tốt, thích hợp cho môi trường nhà xưởng nhiều bụi bẩn hoặc độ ẩm cao.
• Công tắc hành trình mini: Kích thước nhỏ gọn, phù hợp với các hệ thống có không gian lắp đặt hạn chế hoặc thiết bị tự động hóa nhỏ.

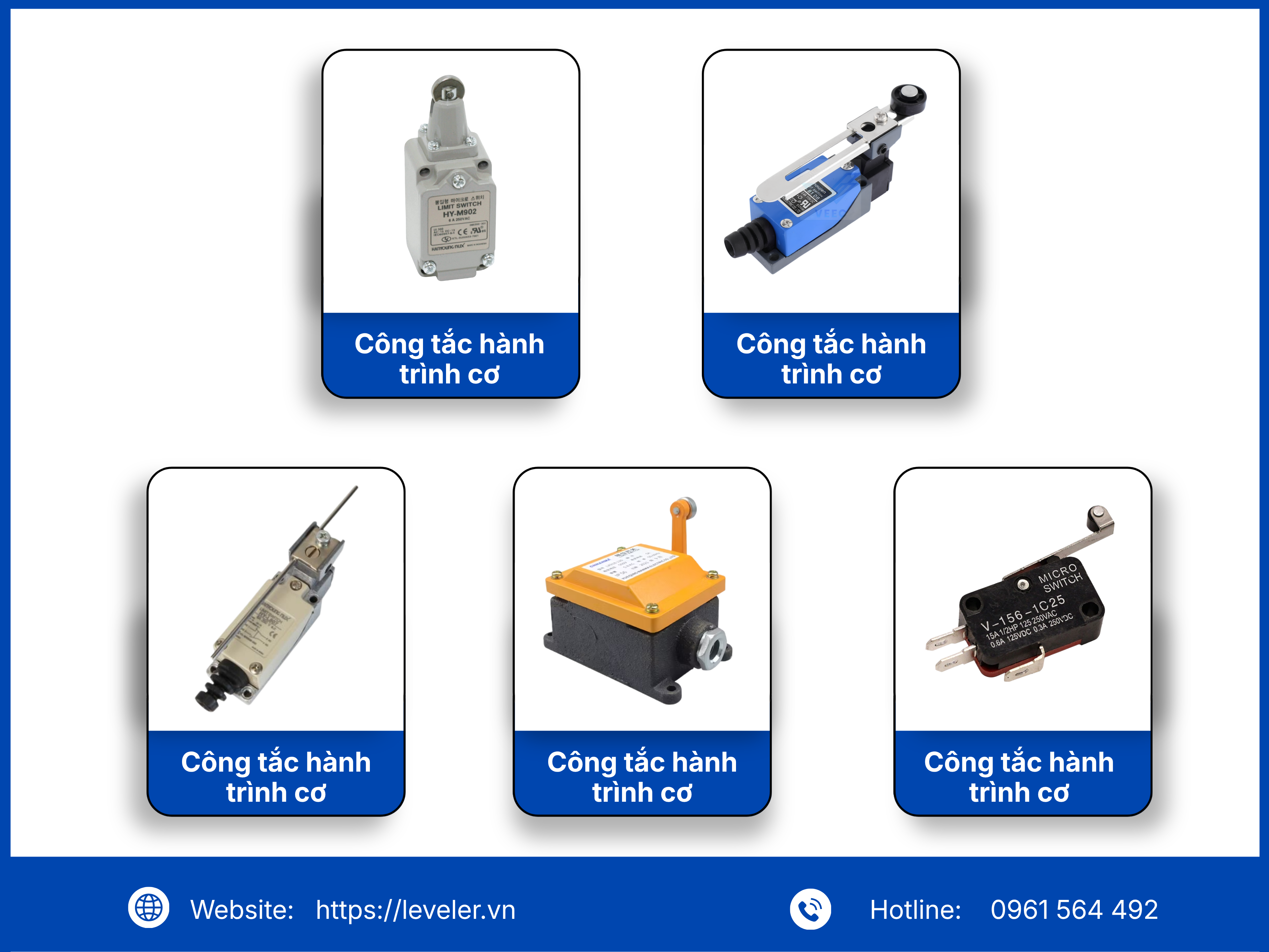

Các loại công tắc hành trình phổ biến

NGUYÊN LÝ HOẠT ĐỘNG

Công tắc hành trình hoạt động dựa trên cơ chế cơ điện, giúp kiểm soát giới hạn chuyển động của thang nâng hàng một cách tự động và chính xác. Khi bàn nâng hoặc cabin di chuyển đến vị trí đã cài đặt, bộ phận tác động của công tắc sẽ tiếp xúc và kích hoạt hệ thống đóng/ngắt mạch điện.

Quá trình hoạt động thường diễn ra theo các bước sau:

• Bước 1: Thang nâng di chuyển lên hoặc xuống theo quá trình vận hành.
• Bước 2: Khi đến vị trí giới hạn, bàn nâng sẽ tác động vào cần gạt hoặc con lăn của công tắc hành trình.
• Bước 3: Tiếp điểm bên trong công tắc thay đổi trạng thái và gửi tín hiệu đến tủ điều khiển.
• Bước 4: Hệ thống tự động ngắt động cơ hoặc dừng bơm thủy lực để thang nâng dừng đúng vị trí an toàn.

Nhờ cơ chế hoạt động tự động, công tắc hành trình giúp thang nâng dừng đúng vị trí an toàn, hạn chế tình trạng vượt hành trình và va chạm cơ khí. Đồng thời, thiết bị còn góp phần bảo vệ hệ thống nâng hạ và tăng độ ổn định khi vận hành liên tục trong nhà máy, kho xưởng.

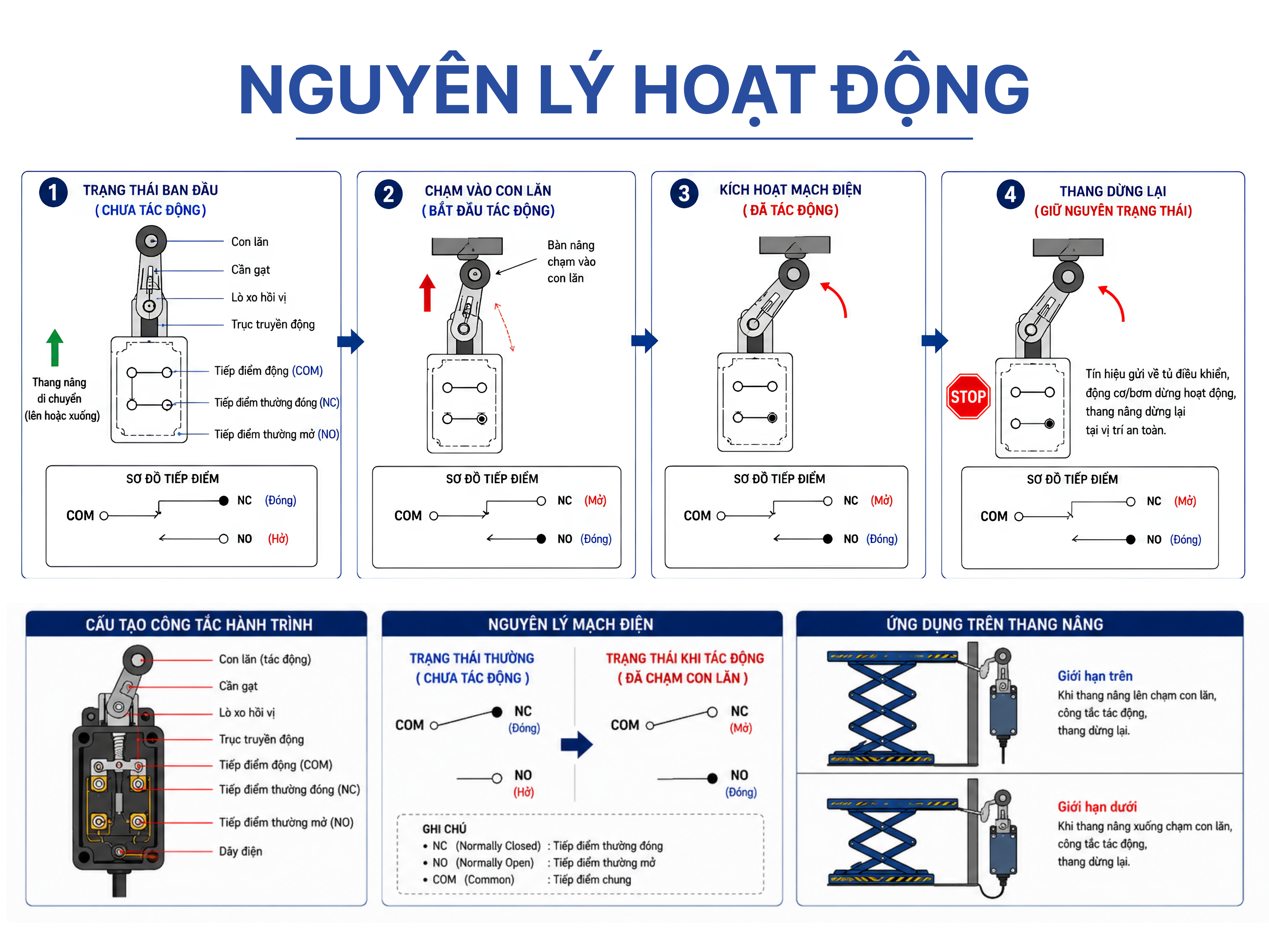

Bản mô tả nguyên lý công tắc hành trình hoạt động

ỨNG DỤNG

Công tắc hành trình được ứng dụng trong nhiều hệ thống nâng hạ và tự động hóa công nghiệp nhằm kiểm soát giới hạn chuyển động và đảm bảo an toàn khi vận hành, như:

• Thang nâng hàng thủy lực
• Bàn nâng thủy lực
• Dock Leveler (sàn nâng container)
• Cầu dẫn xe nâng
• Hệ thống băng tải tự động
• Dây chuyền sản xuất trong nhà máy

Hiện nay, các sản phẩm nâng hạ của LEVELER như thang nâng hàng, bàn nâng thủy lực và Dock Leveler cũng sử dụng công tắc hành trình nhằm giúp thiết bị vận hành ổn định, chính xác và tăng độ an toàn trong quá trình nâng hạ hàng hóa.

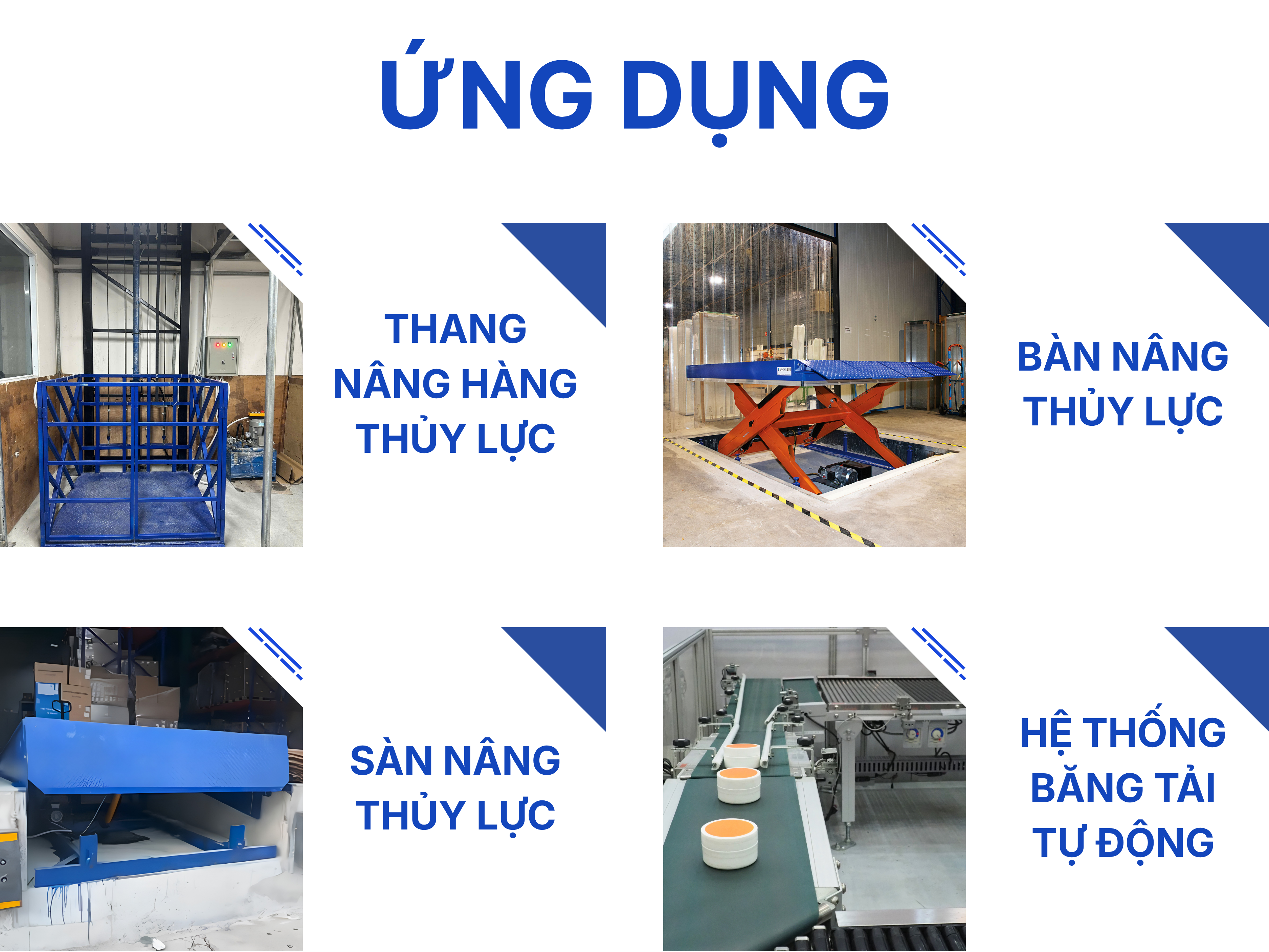

Ứng dụng của công tắc hoạt động thang nâng

CÁC THƯƠNG HIỆU NỔI BẬT

Hiện nay trên thị trường có nhiều thương hiệu công tắc hành trình được sử dụng phổ biến trong các hệ thống thang nâng hàng và thiết bị công nghiệp nhờ độ bền cao, hoạt động ổn định và khả năng chống bụi, chống nước tốt.

• Omron: Thương hiệu nổi tiếng với độ bền cao và khả năng hoạt động ổn định trong môi trường công nghiệp.
• Schneider Electric: Được đánh giá cao về chất lượng, độ nhạy và tuổi thọ sử dụng lâu dài.
• Honeywell: Phù hợp với các hệ thống tự động hóa yêu cầu độ chính xác cao.
• Autonics: Có giá thành hợp lý, được sử dụng phổ biến trong nhiều hệ thống nâng hạ và dây chuyền sản xuất.
• Siemens: Thương hiệu công nghiệp uy tín với khả năng vận hành bền bỉ và ổn định.

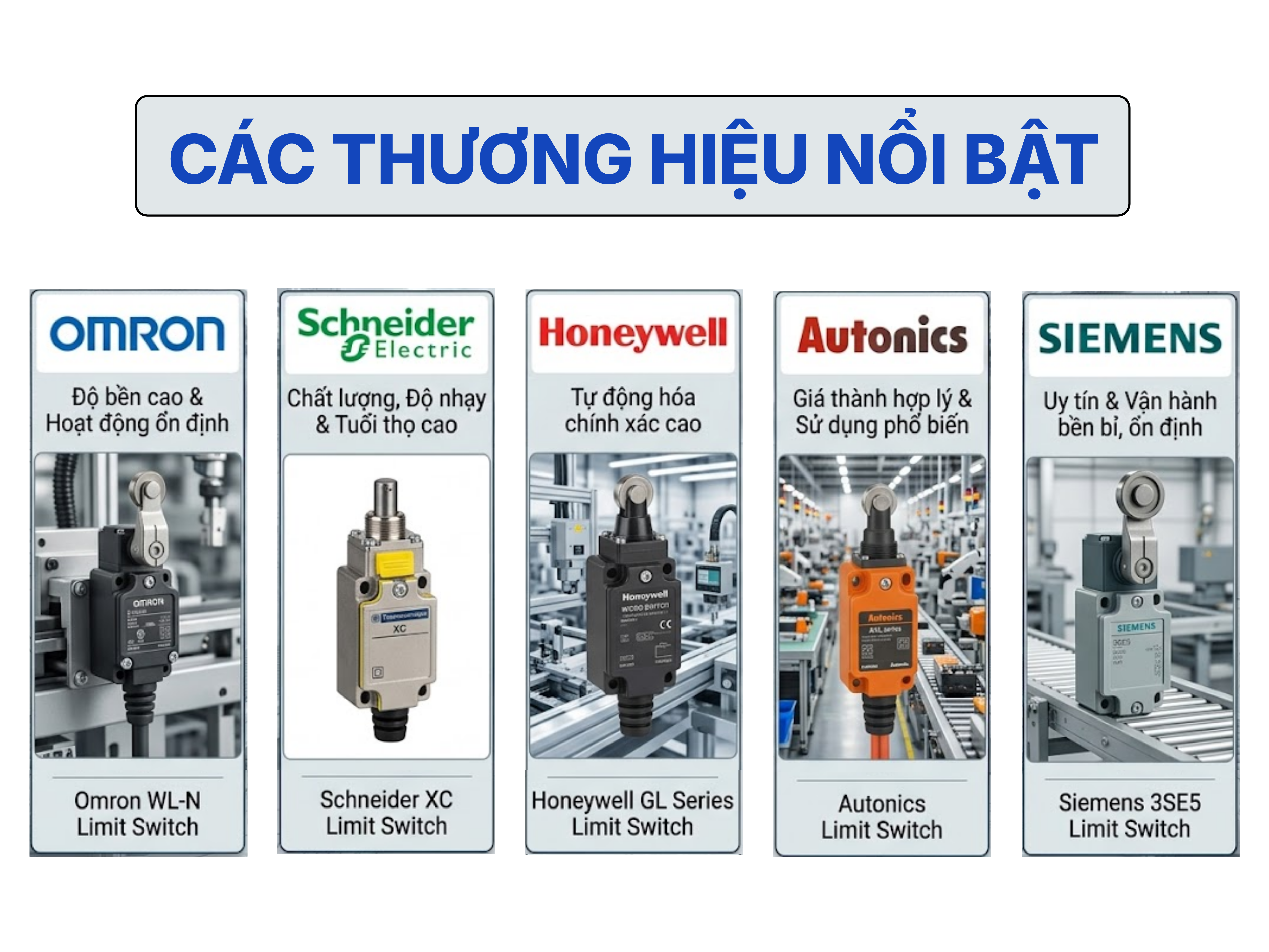

Các thương hiệu nổi bật cung cấp về công tắc hành trình

LƯU Ý KHI SỬ DỤNG

Để công tắc hành trình hoạt động ổn định và đảm bảo an toàn cho hệ thống thang nâng hàng, cần lưu ý một số vấn đề sau:

• Lắp đặt đúng vị trí giới hạn hành trình của thiết bị.
• Chọn loại công tắc phù hợp với môi trường và tần suất hoạt động.
• Kiểm tra định kỳ dây điện, tiếp điểm và độ nhạy của công tắc.
• Vệ sinh thường xuyên để hạn chế bụi bẩn ảnh hưởng đến hoạt động.
• Thay thế kịp thời khi công tắc có dấu hiệu hư hỏng hoặc hoạt động không ổn định.
