HỐ PÍT THANG MÁY LÀ GÌ?

Hố pít thang máy (hay hố pit) là phần không gian âm sàn nằm ở vị trí thấp nhất của giếng thang, được tính từ mặt sàn tầng dừng thấp nhất đến đáy hố. Đây là hạng mục bắt buộc trong kết cấu thang máy, giúp bố trí các thiết bị an toàn và hỗ trợ quá trình vận hành ổn định.

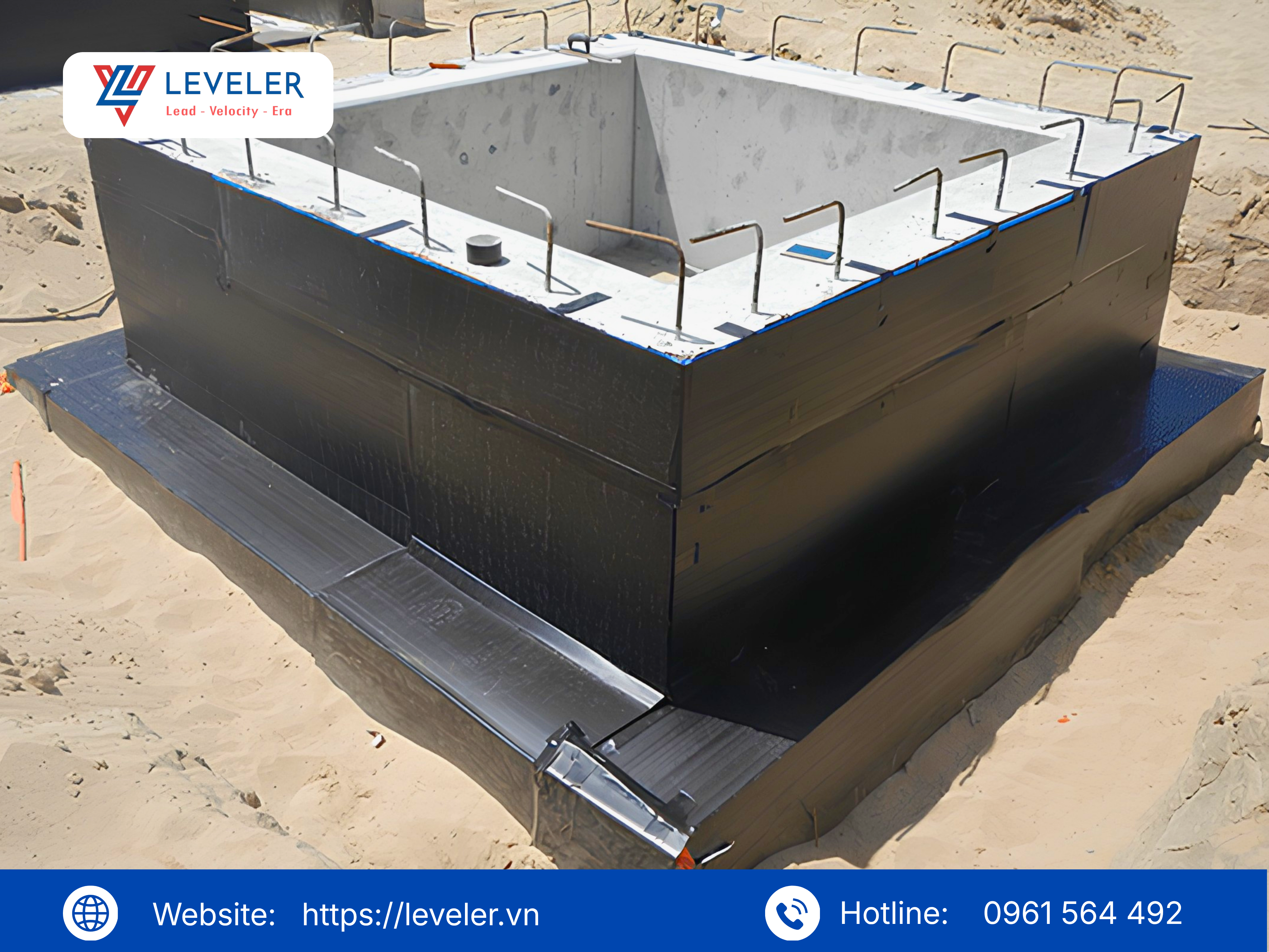

Hình ảnh thực tế hố pít thang nâng

Khu vực này thường được lắp đặt giảm chấn cabin, giảm chấn đối trọng và các thiết bị kỹ thuật khác. Việc thiết kế hố pít đúng tiêu chuẩn góp phần đảm bảo an toàn, tăng tuổi thọ và nâng cao hiệu quả hoạt động của thang máy.

CẤU TẠO HỐ PÍT THANG MÁY

Mặc dù được bố trí dưới đáy giếng thang, hố pít thang máy lại chứa nhiều thiết bị quan trọng phục vụ cho quá trình vận hành và đảm bảo an toàn. Tùy theo từng loại thang máy, cấu tạo hố pít có thể khác nhau, nhưng thường bao gồm các bộ phận cơ bản sau:

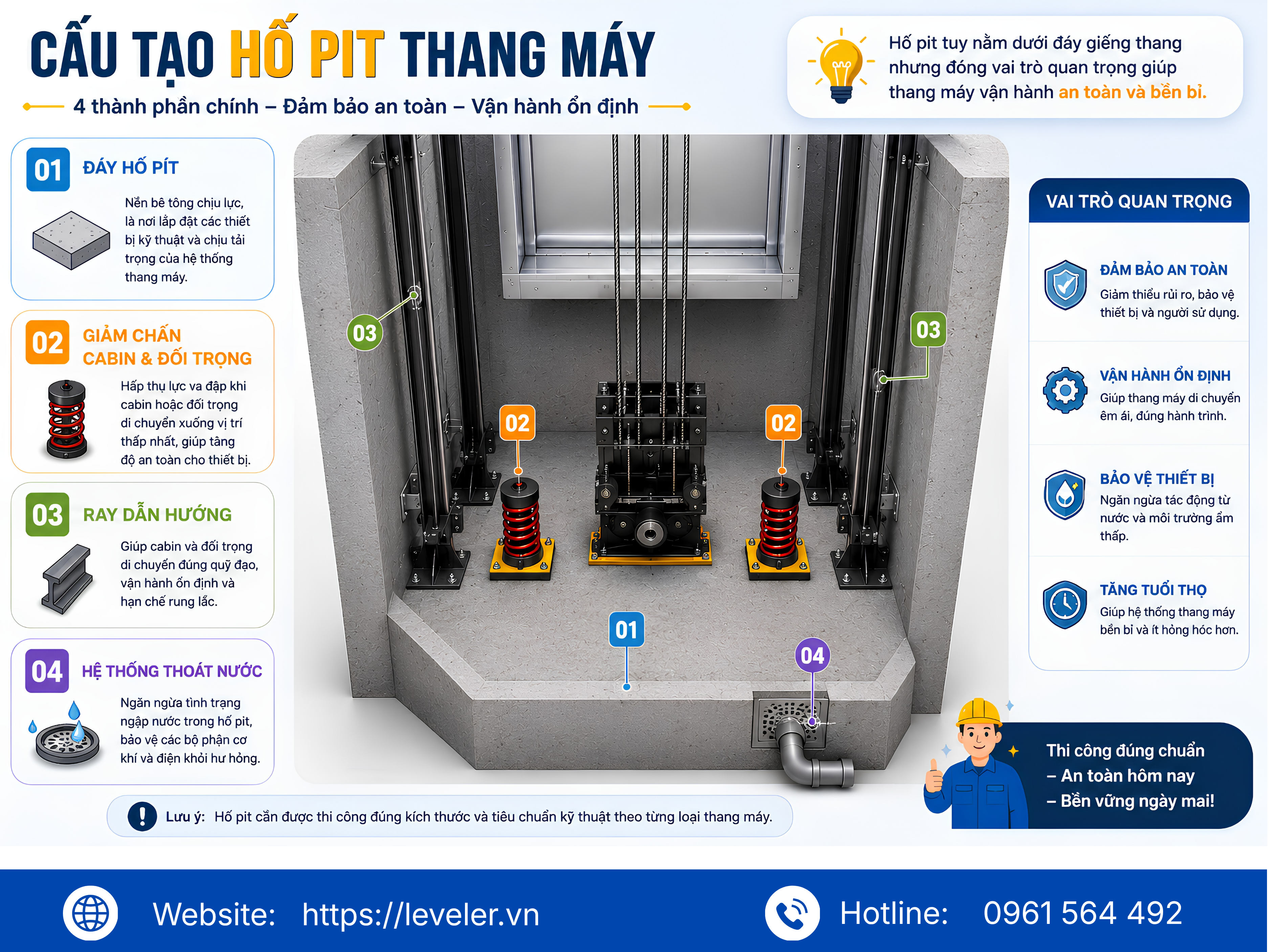

Cấu tạo của hố pít thang nâng

• Đáy hố pít: Nền bê tông chịu lực, là nơi lắp đặt các thiết bị kỹ thuật của thang máy.
• Giảm chấn cabin và đối trọng: Có nhiệm vụ hấp thụ lực va đập khi cabin hoặc đối trọng di chuyển xuống vị trí thấp nhất.
• Ray dẫn hướng: Giúp cabin và đối trọng di chuyển đúng quỹ đạo, hạn chế rung lắc khi vận hành.
• Hệ thống thoát nước: Ngăn ngừa tình trạng ngập nước gây ảnh hưởng đến các bộ phận cơ khí và điện trong hố pít.

CHỨC NĂNG CHÍNH

Mặc dù nằm ở vị trí thấp nhất của giếng thang, hố pít lại đảm nhiệm nhiều chức năng quan trọng, ảnh hưởng trực tiếp đến độ an toàn, sự ổn định và tuổi thọ của hệ thống thang máy. Các chức năng chính của hố pít bao gồm:

• Tạo vùng đệm an toàn: Cung cấp không gian dự phòng khi cabin di chuyển xuống vị trí thấp nhất, hạn chế nguy cơ va chạm với đáy giếng thang.
• Lắp đặt hệ thống giảm chấn: Là vị trí bố trí các bộ giảm chấn nhằm hấp thụ lực va đập và bảo vệ thiết bị khi xảy ra sự cố.
• Chứa các thiết bị kỹ thuật: Là nơi lắp đặt giảm chấn, ray dẫn hướng và một số phụ kiện phục vụ cho quá trình vận hành của thang máy.
• Không gian bảo trì: Tạo điều kiện cho kỹ thuật viên kiểm tra, vệ sinh và bảo dưỡng hệ thống một cách an toàn.
• Đảm bảo vận hành ổn định: Hỗ trợ cabin và đối trọng di chuyển đúng quỹ đạo, giảm rung lắc và nâng cao tuổi thọ thiết bị.

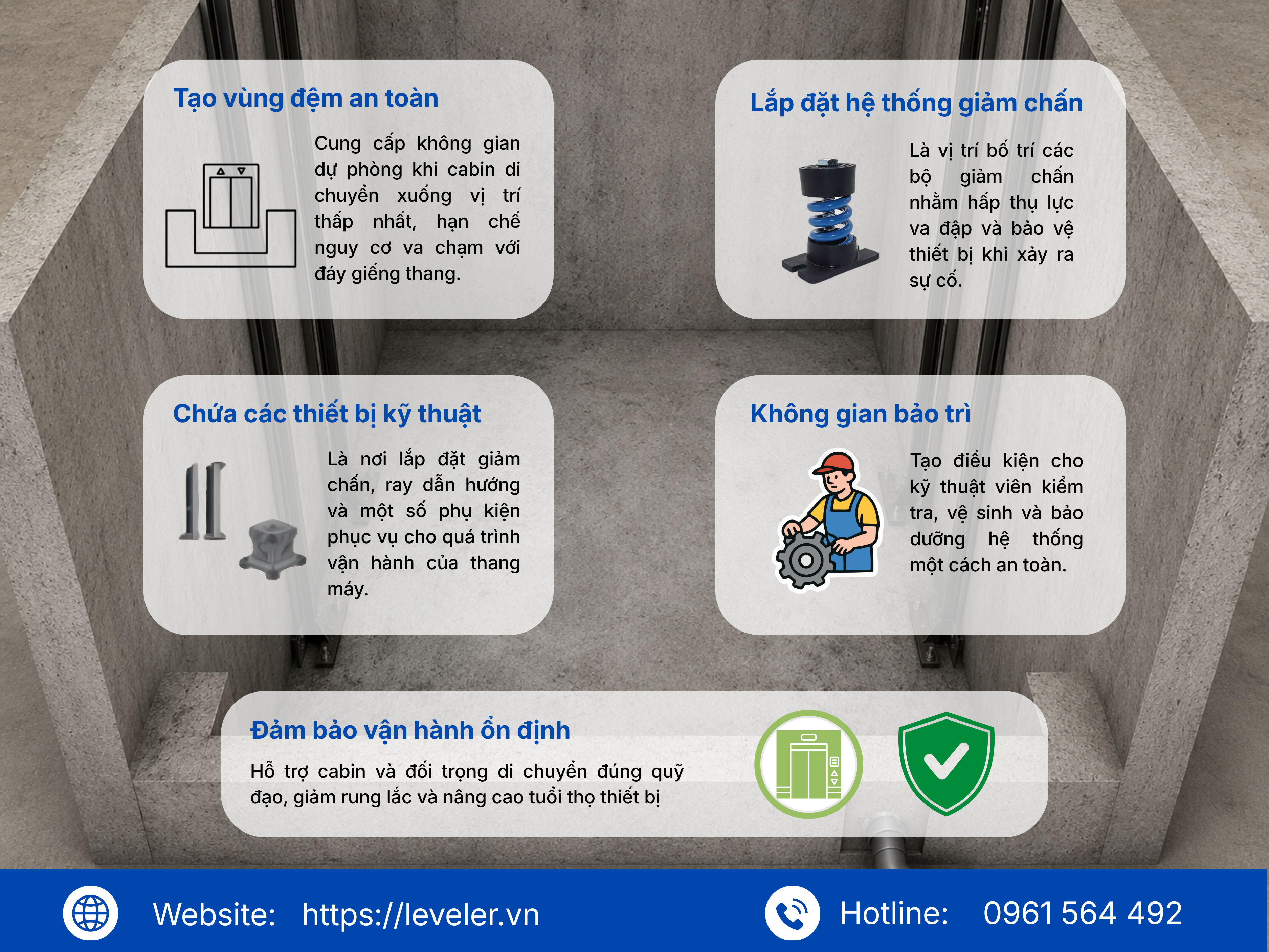

Chức năng chính của hố pít

KÍCH THƯỚC TIÊU CHUẨN CỦA HỐ PÍT THANG MÁY

Kích thước hố pít không cố định mà sẽ phụ thuộc vào loại thang máy, công nghệ truyền động và tải trọng thiết kế. Việc xác định đúng kích thước hố pít giúp đảm bảo đủ không gian lắp đặt thiết bị an toàn và duy trì khả năng vận hành ổn định của hệ thống.

1. Hố pít đối với thang máy gia đình

Đối với thang máy gia đình, chiều sâu hố pít thường được thiết kế theo công nghệ sử dụng:

• Thang máy trục vít hoặc khí nén: Hố pít từ 0 – 100 mm.
• Thang máy thủy lực: Hố pít từ 100 – 200 mm.
• Thang máy cáp kéo: Hố pít từ 600 – 1400 mm tùy tải trọng và cấu hình thang.

Đây là các mức kích thước phổ biến giúp đáp ứng yêu cầu an toàn đồng thời tối ưu diện tích xây dựng cho nhà ở dân dụng.

2. Hố pít đối với thang nâng hàng thủy lực LEVELER

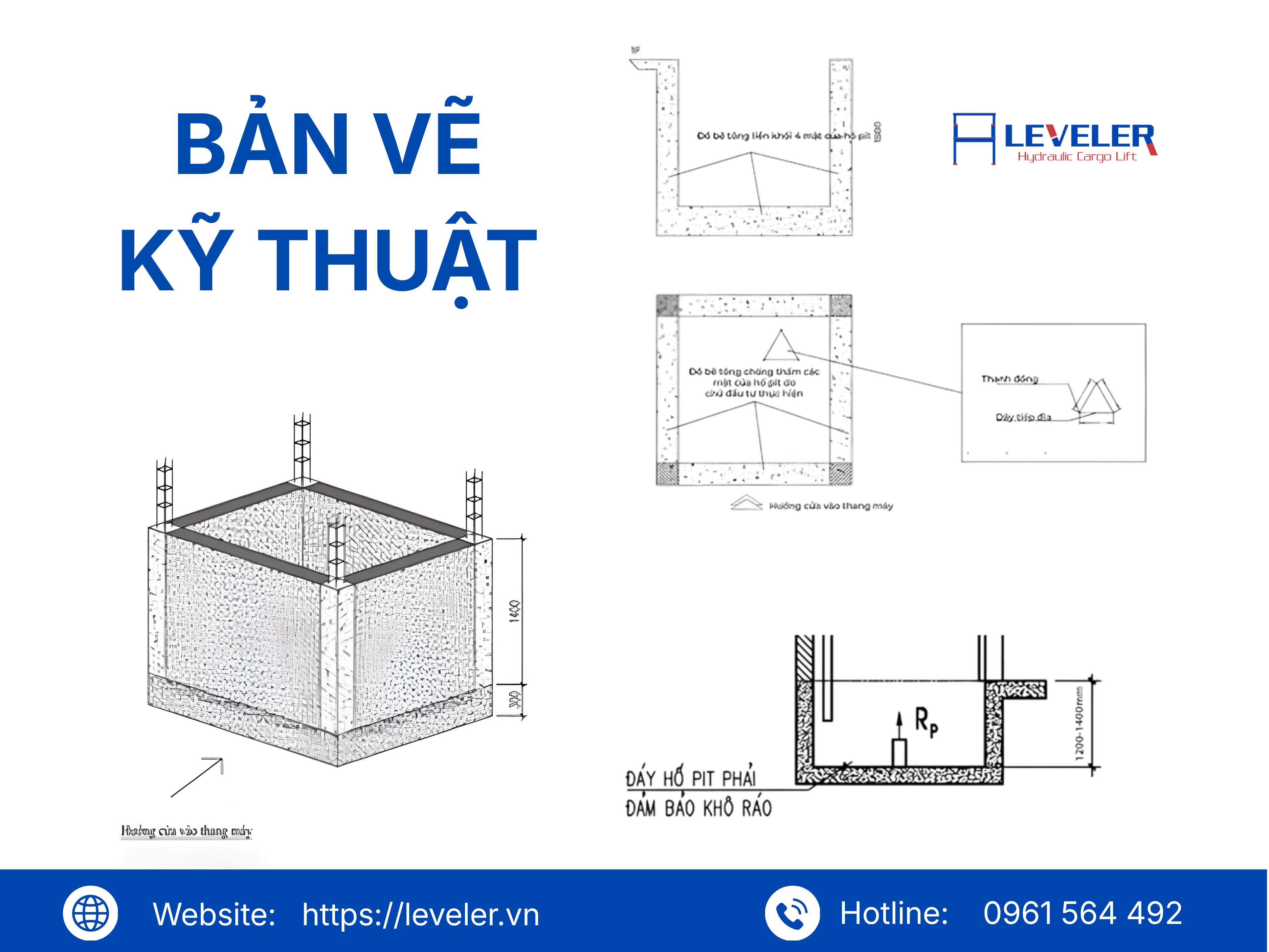

Bản vẽ hố pít thang máy

Khác với thang máy gia đình, thang nâng hàng thủy lực LEVELER thường được thiết kế linh hoạt theo tải trọng nâng, chiều cao nâng và hiện trạng công trình. Nhờ sử dụng hệ thống thủy lực, nhiều mẫu thang nâng hàng chỉ yêu cầu hố pít nông từ 200 – 300 mm, thậm chí có thể thiết kế dạng không cần đào hố sâu, giúp giảm chi phí xây dựng và rút ngắn thời gian thi công.

Giải pháp này đặc biệt phù hợp với nhà máy, kho xưởng hoặc các công trình cải tạo có sẵn nền bê tông, nơi việc đào hố pít sâu gặp nhiều khó khăn.

3. Thông số hố pít phổ biến hiện nay

Một số kích thước hố pít thường gặp đối với thang máy cáp kéo:

Lưu ý rằng các thông số trên chỉ mang tính tham khảo. Kích thước thực tế cần được tính toán dựa trên tải trọng, chiều cao nâng và yêu cầu kỹ thuật của từng công trình cụ thể.

LƯU Ý THI CÔNG

• Đảm bảo đúng kích thước thiết kế: Chiều sâu, chiều rộng và chiều dài hố pít phải đáp ứng yêu cầu kỹ thuật của từng loại thang máy hoặc thang nâng hàng.
• Thi công chống thấm hiệu quả: Hố pít nằm dưới mặt sàn nên dễ bị thấm nước hoặc ngập úng, cần xử lý chống thấm kỹ ngay từ đầu.
• Bố trí hệ thống thoát nước: Nên lắp đặt hố ga hoặc đường thoát nước để hạn chế tình trạng đọng nước ảnh hưởng đến thiết bị.
• Đảm bảo khả năng chịu lực: Đáy hố pít cần được đổ bê tông đúng tiêu chuẩn, đủ khả năng chịu tải trọng của hệ thống nâng hạ.
• Tuân thủ bản vẽ kỹ thuật: Mọi vị trí lắp đặt ray dẫn hướng, giảm chấn và các thiết bị liên quan cần được thi công chính xác theo bản vẽ thiết kế.

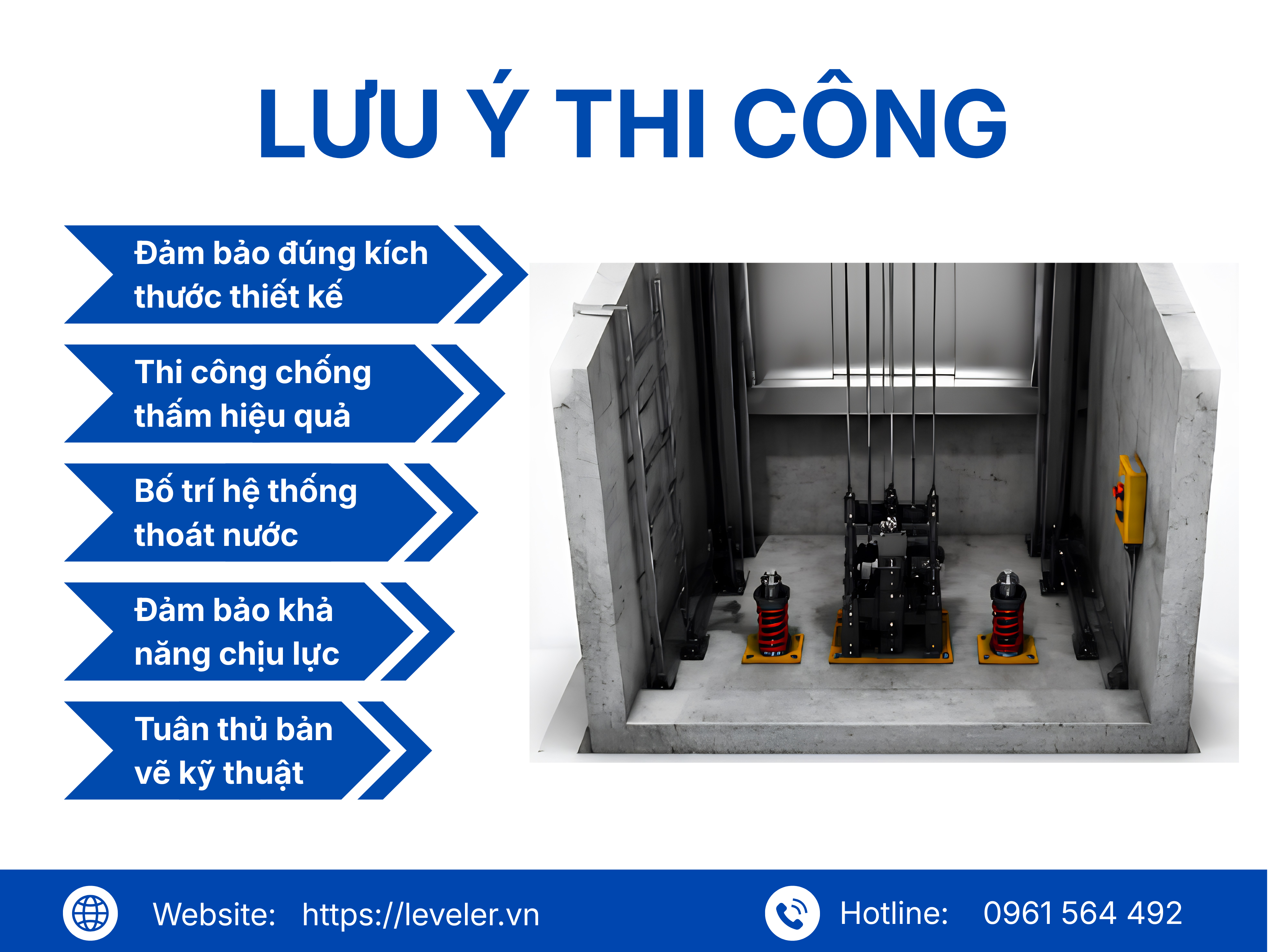

Những lưu ý khi thi công hố pít thang máy

Đối với thang nâng hàng thủy lực LEVELER, việc khảo sát mặt bằng và tính toán kích thước hố pít ngay từ giai đoạn thiết kế sẽ giúp tối ưu chi phí xây dựng, rút ngắn thời gian lắp đặt và đảm bảo thiết bị vận hành ổn định trong thời gian dài.
