Ván khuôn là một yếu tố không thể thiếu trong thi công bê tông. Được sử dụng để định hình các cấu kiện bê tông như cột, dầm, sàn, móng, ván khuôn đóng vai trò quan trọng trong việc đảm bảo chất lượng công trình.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu về ván khuôn từ các khái niệm cơ bản, phân loại ván khuôn theo vật liệu và công nghệ, đến yêu cầu kỹ thuật và quy trình thi công. Với thông tin này, bạn sẽ có cái nhìn tổng quan, giúp lựa chọn và sử dụng ván khuôn đúng cách cho công trình của mình.
Table of Contents
1. Ván Khuôn Là Gì? Phân Biệt Ván Khuôn và Cốp Pha
Trong ngành xây dựng, ván khuôn và cốp pha là hai thuật ngữ rất quen thuộc. Tuy nhiên, không phải ai cũng hiểu rõ sự khác biệt giữa chúng. Dưới đây là giải thích chi tiết về ván khuôn và cốp pha, giúp bạn phân biệt và nắm bắt được vai trò của từng loại trong quá trình thi công.
1.1. Ván khuôn là gì?

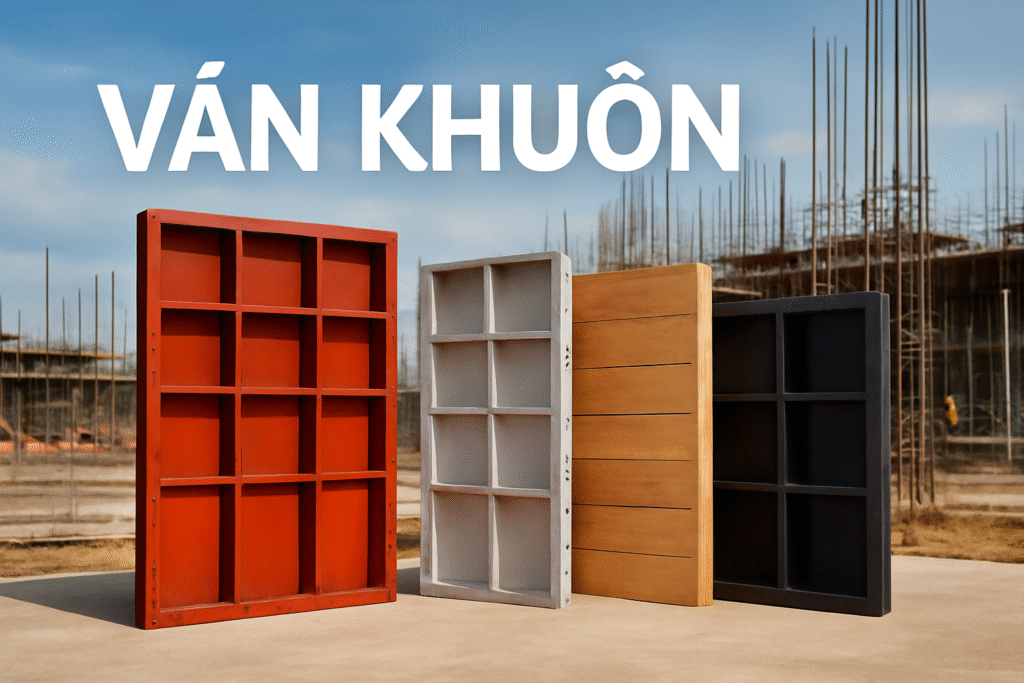

Ván khuôn là bộ phận tiếp xúc trực tiếp với bê tông trong quá trình đổ bê tông. Nó đóng vai trò định hình bê tông thành các cấu kiện xây dựng như cột, dầm, sàn, móng. Ván khuôn có thể được làm từ nhiều loại vật liệu như gỗ, kim loại, nhựa, hoặc composite tùy thuộc vào yêu cầu công trình và chi phí.
- Ván khuôn gỗ: Thường dùng cho các công trình dân dụng nhỏ.
- Ván khuôn thép: Thường dùng cho các công trình cao tầng, công nghiệp.
- Ván khuôn nhựa: Dễ dàng tháo dỡ, thích hợp cho công trình nhỏ hoặc yêu cầu thi công nhanh chóng.
1.2. Cốp pha là gì?
Cốp pha (hay còn gọi là formwork) là hệ thống khuôn mẫu hoàn chỉnh dùng để định hình bê tông trong quá trình thi công. Cốp pha không chỉ bao gồm ván khuôn mà còn có các bộ phận phụ trợ như cây chống, gông, nẹp, ke, giúp giữ vững ván khuôn trong suốt quá trình đổ bê tông và ngăn ngừa sự dịch chuyển của ván khuôn.
- Cốp pha có thể bao gồm nhiều loại ván khuôn khác nhau và các phụ kiện đi kèm.
- Cốp pha giúp đảm bảo độ chính xác, tiết kiệm thời gian thi công và đảm bảo an toàn trong quá trình xây dựng.
| Yếu tố | Ván Khuôn | Cốp Pha |
|---|---|---|
| Khái niệm | Ván khuôn là phần chính của hệ thống cốp pha, dùng để định hình bê tông. | Cốp pha là hệ thống tổng thể bao gồm ván khuôn và các phụ kiện hỗ trợ như cây chống, gông, nẹp… |
| Chức năng | Định hình bê tông trong suốt quá trình đổ và đông kết. | Giữ ván khuôn ổn định, không bị biến dạng và giúp bê tông giữ đúng vị trí trong suốt quá trình đông kết. |
| Thành phần | Chỉ bao gồm các tấm ván khuôn dùng để tạo khuôn đúc bê tông. | Bao gồm ván khuôn và các phụ kiện hỗ trợ như cây chống, gông, nẹp để đảm bảo sự ổn định của ván khuôn. |
2. Vai trò của ván khuôn trong thi công bê tông
Ván khuôn là công cụ không thể thiếu trong thi công bê tông, giúp tạo ra hình dáng chính xác cho các cấu kiện bê tông như móng, cột, dầm, và sàn. Được lắp đặt để giữ bê tông trong suốt quá trình đông kết, ván khuôn đảm bảo các cấu kiện bê tông không bị biến dạng và đạt độ bền như yêu cầu kỹ thuật.
Đảm bảo độ vững chắc
Ván khuôn cần có khả năng chịu lực bê tông mà không bị biến dạng. Đặc biệt quan trọng trong các công trình lớn, ván khuôn phải giữ hình dạng chính xác của bê tông khi đổ.
Ngăn ngừa rò rỉ bê tông
Ván khuôn giúp giữ bê tông trong khuôn, ngăn ngừa rò rỉ. Điều này giúp tiết kiệm vật liệu và đảm bảo chất lượng bê tông, đặc biệt ở các khu vực địa hình phức tạp như tầng hầm.
Giảm thiểu biến dạng bê tông
Ván khuôn giữ bê tông đúng vị trí trong khi đông cứng, tránh biến dạng và giảm chất lượng công trình. Độ chắc chắn cao của ván khuôn là yếu tố quan trọng để đảm bảo chất lượng bê tông.
3. Phân loại ván khuôn
Ván khuôn có thể được phân loại theo vật liệu hoặc theo công nghệ thi công. Cả hai cách phân loại này đều quan trọng, tùy thuộc vào yêu cầu kỹ thuật và loại công trình bạn đang thi công.

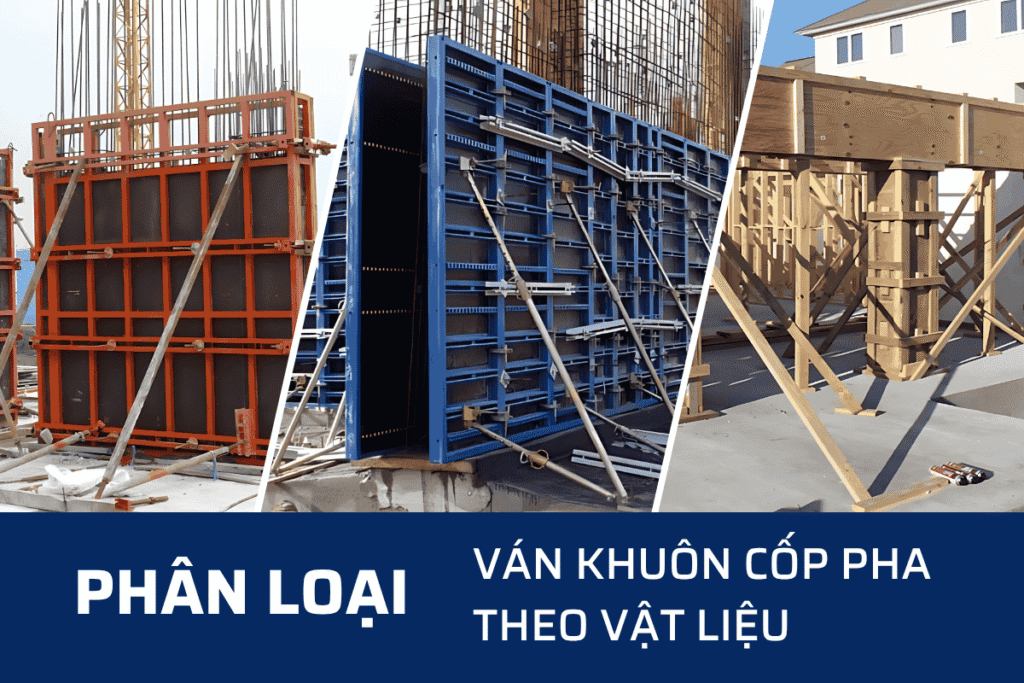

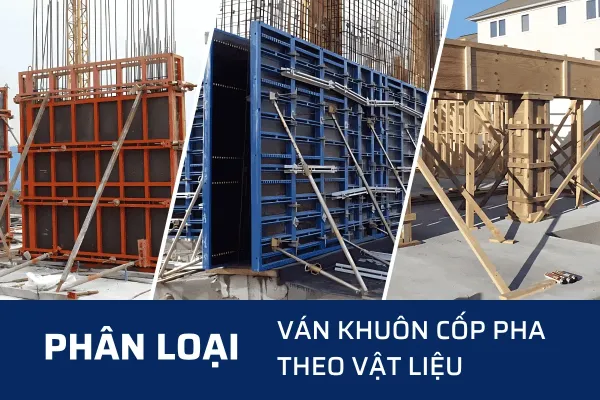

3.1. Phân loại ván khuôn theo vật liệu
Ván Khuôn Gỗ
Ưu điểm: Dễ chế tạo, chi phí thấp, dễ tìm kiếm nguyên liệu.
Nhược điểm: Dễ biến dạng dưới tác động của nước và nhiệt, sử dụng được 1-2 lần.
Ván Khuôn Thép
Ưu điểm: Chịu tải trọng cao, bền và có thể tái sử dụng nhiều lần.
Nhược điểm: Chi phí cao, yêu cầu kỹ thuật lắp đặt cao.
Ván Khuôn Nhựa
Ưu điểm: Nhẹ, không dính bê tông, dễ dàng vệ sinh.
Nhược điểm: Chi phí đầu tư cao, không phù hợp cho các công trình có tải trọng lớn.
Ván Khuôn Định Hình
Ưu điểm: Độ chính xác cao, dễ dàng lắp ráp và tái sử dụng nhiều lần.
Nhược điểm: Chi phí đầu tư cao và yêu cầu kỹ thuật lắp đặt chuyên nghiệp.
3.2. Phân loại ván khuôn theo công nghệ thi công
Ván Khuôn Trượt
Ưu điểm: Phù hợp với các công trình lớn như hầm, tầng hầm hoặc tháp cao tầng. Có thể di chuyển dọc theo cấu trúc và giúp tiết kiệm thời gian thi công.
Nhược điểm: Yêu cầu kỹ thuật cao trong việc thiết kế và lắp đặt. Chi phí đầu tư ban đầu cao.
Ván Khuôn Leo
Ưu điểm: Tự động leo lên khi thi công các tầng của tòa nhà cao tầng, tiết kiệm chi phí và thời gian.
Nhược điểm: Thường được sử dụng cho các công trình cao tầng, chi phí và thiết kế phức tạp.
Ván Khuôn Di Chuyển (Bay)
Ưu điểm: Di chuyển nhanh chóng giữa các vị trí, thích hợp cho các công trình có diện tích lớn như sàn bê tông.
Nhược điểm: Không phù hợp với công trình nhỏ hoặc không có đủ diện tích.
Ván Khuôn Cố Định (Static)
Ưu điểm: Thích hợp cho công trình nhỏ hoặc công trình có thời gian thi công ngắn.
Nhược điểm: Không thể di chuyển, không linh hoạt như các công nghệ leo hay trượt.
Lợi ích của việc phân loại theo công nghệ là giúp người thi công và nhà thầu lựa chọn loại ván khuôn phù hợp với yêu cầu kỹ thuật và tiến độ thi công, đồng thời giảm thiểu chi phí và thời gian thi công.
Tùy thuộc vào loại công trình (dân dụng, công nghiệp, cao tầng…), bạn có thể chọn lựa công nghệ ván khuôn phù hợp nhất.
4. Yêu cầu kỹ thuật ván khuôn đạt chuẩn
Để đảm bảo chất lượng công trình, ván khuôn cần phải tuân thủ các yêu cầu kỹ thuật nghiêm ngặt. Các yếu tố như độ vững chắc, độ kín khít và tiêu chuẩn thiết kế đóng vai trò quan trọng trong việc quyết định sự an toàn và hiệu quả của công trình. Dưới đây là một số yêu cầu kỹ thuật quan trọng:
| Tiêu chí | Chi tiết |
|---|---|
| Độ vững chắc | Ván khuôn cần chịu được tải trọng bê tông mà không biến dạng, đặc biệt là khi bê tông có độ đặc cao. Các điểm nối, hàn phải chắc chắn và không bị hở. |
| Độ kín khít | Ván khuôn cần phải khít kín ở các khe nối và mặt tiếp xúc để ngăn bê tông rò rỉ. Ván khuôn kim loại phải có khe nối chặt chẽ, ván khuôn gỗ cần phủ sơn tách khuôn. |
| Tiêu chuẩn thiết kế | Tuân thủ các tiêu chuẩn TCVN, ACI, EN giúp đảm bảo chất lượng và an toàn khi thi công. TCVN 5574:2018 là tiêu chuẩn bắt buộc tại Việt Nam. |

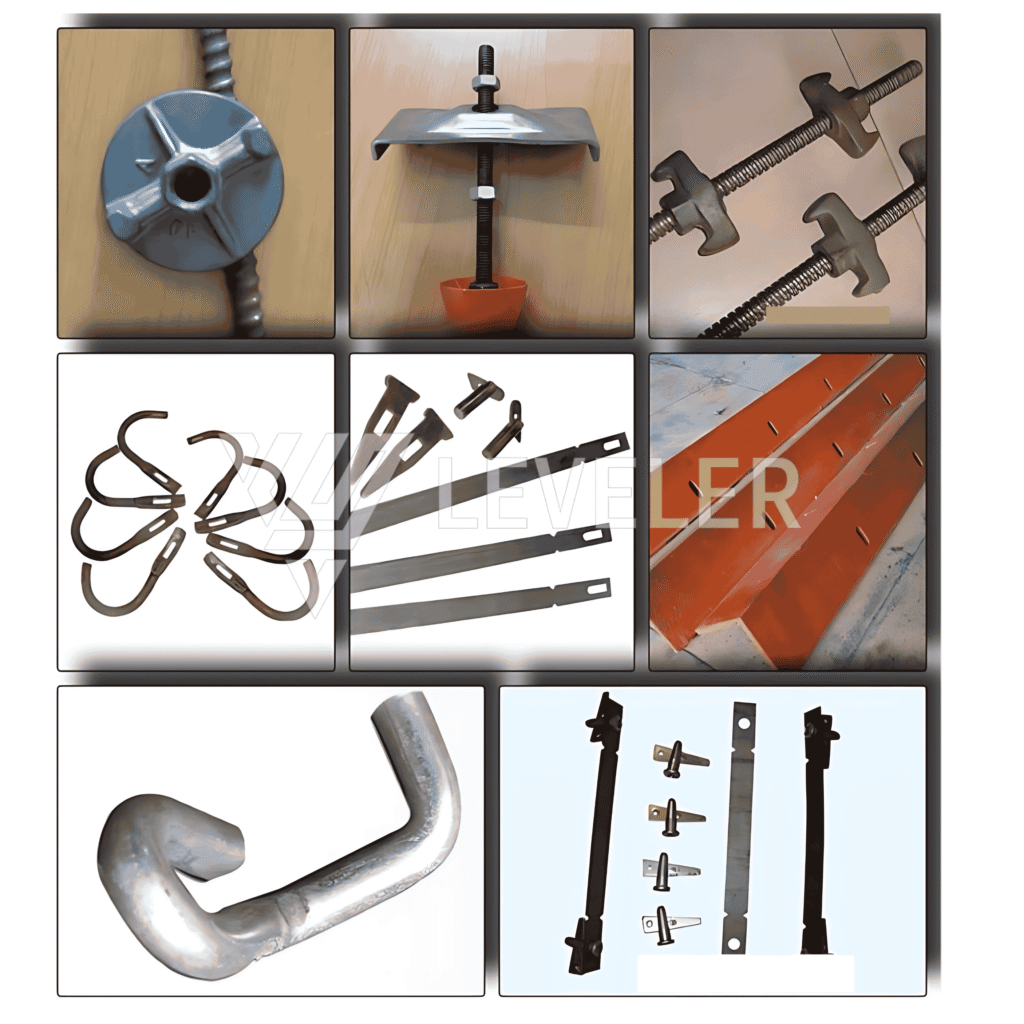

5. Cấu tạo và phụ kiện ván khuôn thường dùng
Bên cạnh việc hiểu rõ về loại ván khuôn và các yêu cầu kỹ thuật, việc nắm rõ cấu tạo và phụ kiện đi kèm cũng rất quan trọng. Các phụ kiện ván khuôn đóng vai trò giúp gia cố ván khuôn, chống đỡ và dễ dàng tháo dỡ sau khi bê tông đông cứng.
| Phụ kiện | Mô tả |
|---|---|
| Cây chống ván khuôn | Giữ ván khuôn ổn định trong quá trình thi công, có thể điều chỉnh chiều cao, tải trọng phù hợp với kích thước và khối lượng bê tông. |
| Gông ván khuôn | Kết nối các bộ phận ván khuôn, giúp tăng cường độ ổn định và đảm bảo ván khuôn không bị lệch hoặc sập trong quá trình đổ bê tông. |
| Nẹp và ke ván khuôn | Nẹp giúp giữ các tấm ván khuôn cố định, ke tăng cường độ ổn định, giúp ván khuôn không bị biến dạng dưới lực bê tông. |
| Dầu tách khuôn | Giúp dễ dàng tháo ván khuôn sau khi bê tông đông cứng, bảo vệ bề mặt ván khuôn và kéo dài tuổi thọ của ván khuôn kim loại và nhựa. |
6. Quy trình thi công và tháo dỡ ván khuôn
Quy trình thi công ván khuôn đóng vai trò quan trọng trong việc đảm bảo chất lượng công trình và tiến độ thi công. Ván khuôn không chỉ giúp định hình bê tông mà còn cần được lắp đặt chính xác và tháo dỡ đúng cách để không làm ảnh hưởng đến kết cấu công trình. Dưới đây là các bước cơ bản trong quy trình thi công và tháo dỡ ván khuôn.

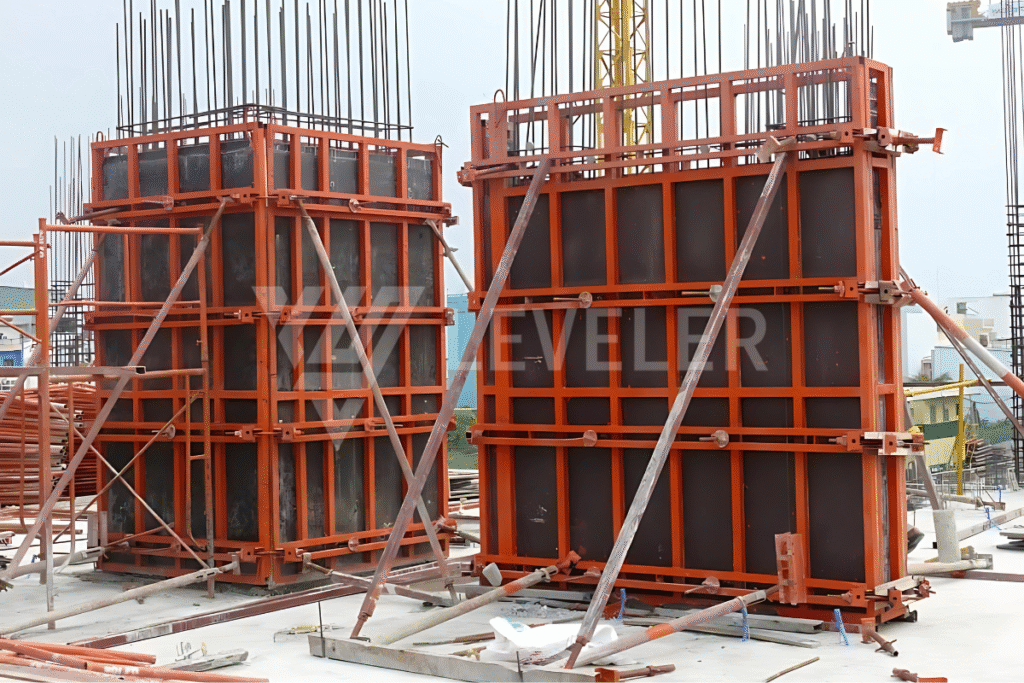

6.1. Quy trình thi công ván khuôn

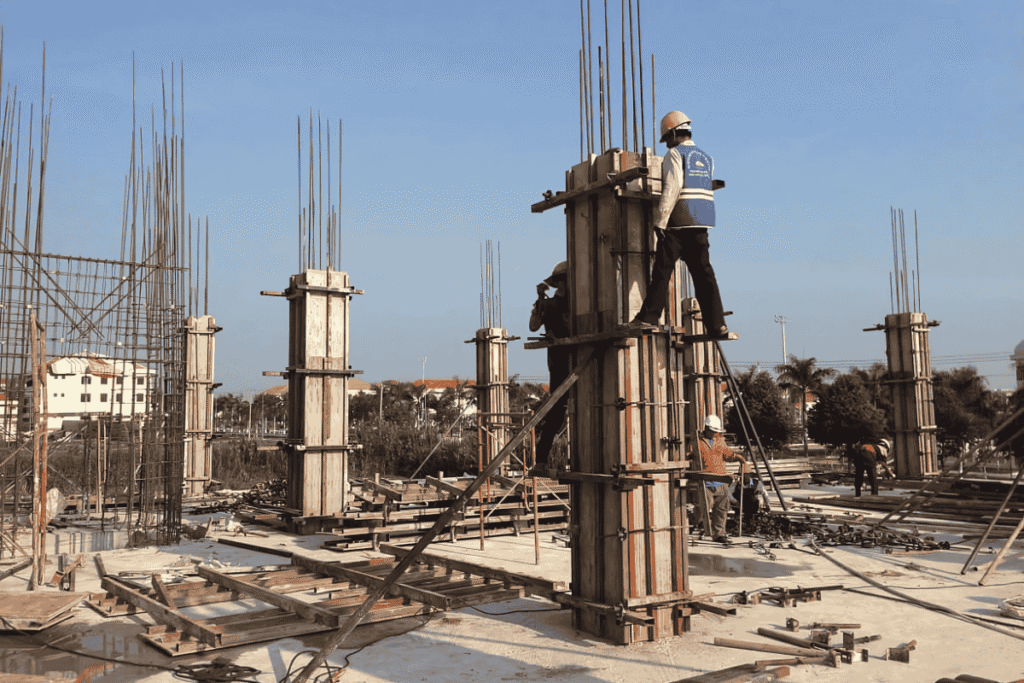

6.2. Quy trình tháo dỡ ván khuôn
7. Nên chọn loại ván khuôn nào cho từng công trình?
Dưới đây là một số yếu tố cần cân nhắc khi chọn ván khuôn cho công trình:
Nhà ở, biệt thự, nhà phố
Yêu cầu kỹ thuật: Công trình có yêu cầu thấp về tải trọng và độ chính xác.
Ván khuôn phù hợp: Ván khuôn gỗ hoặc nhựa là lựa chọn hợp lý nhờ vào chi phí thấp và dễ thi công.
Tòa nhà cao tầng, chung cư, văn phòng
Yêu cầu kỹ thuật: Công trình có yêu cầu về chịu tải trọng lớn, độ bền cao và tiến độ thi công nhanh.
Ván khuôn phù hợp: Ván khuôn kim loại hoặc ván khuôn định hình giúp chịu được áp lực bê tông lớn, tiết kiệm thời gian và tái sử dụng nhiều lần.
Nhà máy, xưởng, công trình giao thông, cầu đường
Yêu cầu kỹ thuật: Công trình đòi hỏi chịu tải trọng cực lớn và phải đảm bảo tính ổn định tuyệt đối.
Ván khuôn phù hợp: Ván khuôn kim loại với khả năng chịu tải trọng cao và tái sử dụng nhiều lần, đặc biệt là các công trình đòi hỏi khối lượng công việc lớn.
Hầm, công trình dưới mặt đất, nhà máy có yêu cầu đặc biệt
Yêu cầu kỹ thuật: Cần có khả năng chịu được độ ẩm cao và đảm bảo khả năng chịu tải lớn.
Ván khuôn phù hợp: Ván khuôn nhựa hoặc ván khuôn kim loại là lựa chọn lý tưởng cho các công trình đặc biệt.
Nhận tư vấn miễn phí loại Ván Khuôn phù hợp?
Đội ngũ kỹ thuật LEVELER hỗ trợ bạn lựa chọn tải trọng – chất liệu – cấu hình tối ưu. Tư vấn miễn phí, phản hồi trong 5 phút.

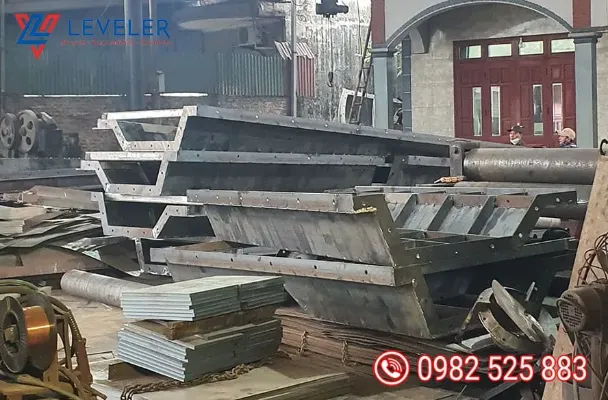

8. Đơn vị sản xuất Ván Khuôn theo yêu cầu
Ván khuôn và cốp pha đóng vai trò cực kỳ quan trọng trong quá trình thi công bê tông. Việc lựa chọn ván khuôn phù hợp với từng loại công trình không chỉ giúp đảm bảo chất lượng mà còn giúp tiết kiệm chi phí và tối ưu tiến độ thi công. Mỗi công trình sẽ có yêu cầu khác nhau về tải trọng, độ bền và tính chính xác, vì vậy, việc lựa chọn ván khuôn và hệ thống cốp pha phải được thực hiện một cách kỹ lưỡng.
Công ty TNHH LEVELER là đơn vị chuyên cung cấp Ván khuôn đạt tiêu chuẩn, với đội ngũ kỹ sư giàu kinh nghiệm và dịch vụ thi công – lắp đặt trọn gói trên toàn quốc. Chúng tôi cam kết mang đến giải pháp cho hệ thống cốp pha bền bỉ và tối ưu hiệu suất vận hành cho doanh nghiệp Việt.
