Ván khuôn hố ga là vật liệu không thể thiếu khi xây dựng hệ thống cấp thoát nước trong các công trình cầu, cống…
LEVELER sẽ giúp bạn hiểu rõ hơn về loại ván khuôn định hình này, công ty chúng tôi nhận gia công các loại theo mọi hình dạng, kích thước khác nhau.
I. Mô tả sản phẩm
1. Ván khuôn hố ga là gì ?
Ván khuôn hố ga là loại ván khuôn xây dựng phổ biến hiện nay dùng để đúc các hố ga trong hệ thống thoát nước hoặc hạ tầng kỹ thuật trong nhiều loại công trình như:
- Mương, máng đồng ruộng
- Hệ thống lọc nước thải của các khu công nghiệp
- Cống nước ngầm ở các khu dân cư
Hiện nay tại LEVELER, cốp pha Hố ga thường được làm bằng vật liệu sắt, thép thi công nhanh, dễ tháo lắp.
2. Cấu tạo ván khuôn
| Bộ phận | Chức năng |
| Khuôn ngoài | Định hình mặt ngoài của hố ga |
| Khuôn trong ( lõi khuôn) | Tạo khoảng rỗng bên trong hố ga |
| Đế khuôn | Tạo đáy hố ga |
| Thanh giằng (Ty ren) | Giữ khoảng cách khuôn trong-khuôn ngoài, chống biến dạng |
| Chốt/ gông/ khóa | Liên kết và cố định các bộ phận của ván khuôn |
| Tai nâng | Dùng để nâng hạ khi di chuyển khuôn bằng máy móc |
3. Công dụng của cốp pha hố ga
Ván khuôn hố ga (cốp pha hố ga) là một loại ván khuôn định hình được sử dụng rộng rãi trong đời sống với các công dụng như:
- Định hình cấu kiện bê tông: Định hình theo từng bộ phận, hình dạng của từng loại hố ga.
- Cố định cấu kiện bê tông: Chịu được áp lực bê tông lớn, giữ cho bê tông không rò rỉ ra ngoài cho đến khi bê tông có kết cấu vững chắc.
- Đẩy nhanh tiến độ thi công: Các loại cốp pha Hố ga làm bằng vật liệu sắt, thép có thể lắp đặt dễ dàng, nhanh chóng và có thể sử dụng cho những lần thi công tiếp theo.
- Đảm bảo độ chính xác kỹ thuật: Được thiết kế theo tiêu chuẩn riêng, đo đạc và thiết kế kỹ lưỡng sẽ giúp cốp pha hố ga định hình chính xác cấu kiện bê tông.
II. Các thông số kỹ thuật cần xác định khi thiết kế
| Hạng mục | Xác định |
| Hình dạng | Vuông, tròn, chữ U,L- phù hợp yêu cầu công trình |
| Kích thước | Ván khuôn tròn: H 1200mm*R 700mm, Ván khuôn vuông: 800-2000mm. Ván khuôn hình côn: D1 800mm* D2 1000mm* H 2000mm |
| Độ dày | 2-4mm, tùy vị trí, bộ phận của ván |
| Tải trọng | Áp lực bê tông 20-50 kN/m2, tùy chiều cao đổ |
| Góc vát tháo khuôn | 1-2 độ nếu là khuôn liền, để dễ tháo dỡ sau khi thi công |
| Vật liệu phủ ngoài | Sơn chống gỉ, sơn tĩnh điện |
| Sai số | ±2 mm với chi tiết <1m, ±3 mm với chi tiết lớn hơn |
LEVELER chúng tôi nhận gia công nhiều loại Ván khuôn Hố ga tùy theo nhiều hình dạng, kích thước khác nhau, nếu quý khách có nhu cầu vui lòng liên hệ Hotline 0982.525.883 để được tư vấn miễn phí!
III. Phân loại ván khuôn Hố ga theo hình dạng
- Hình vuông/ chữ nhật: Gồm 4 tấm phẳng lắp ghép, dễ thi công và điều chỉnh kích thước.

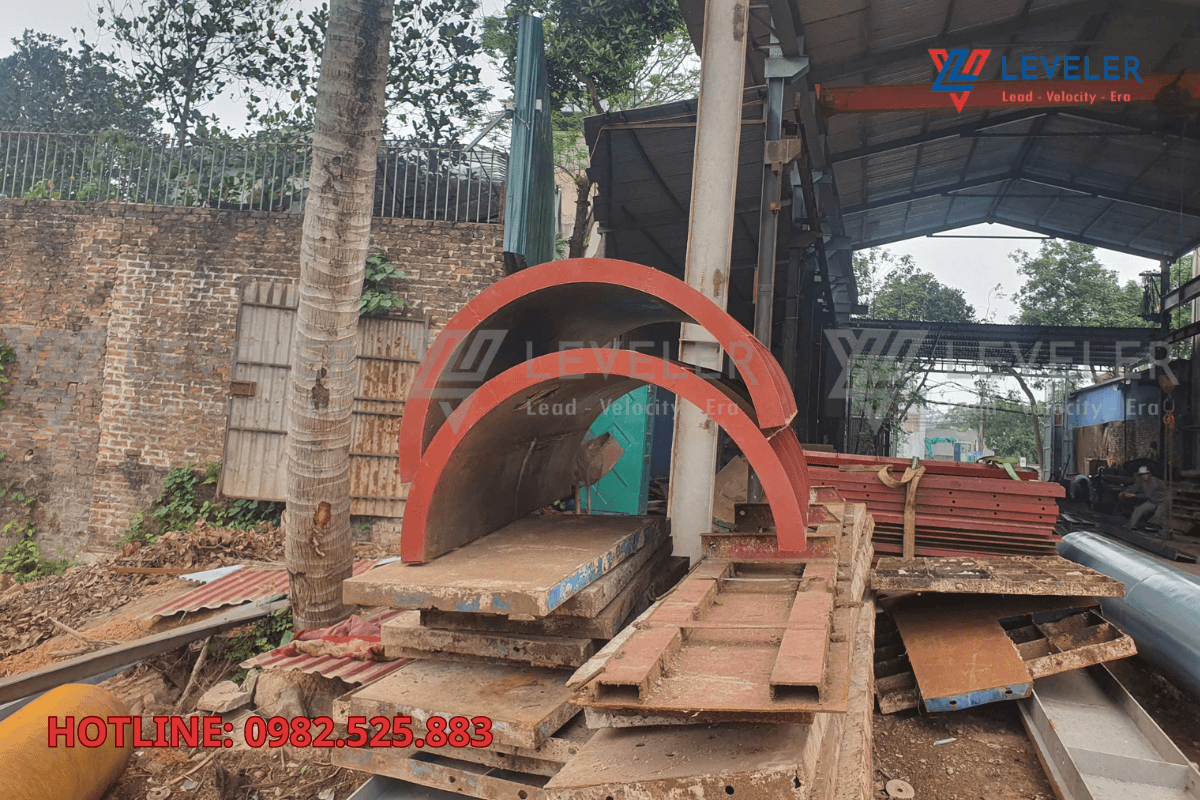

- Hình tròn: Chịu lực tốt.
- Hình côn: Phần cổ thu nhỏ dần, thường kết hợp khuôn tròn, vuông ở thân.
- Khuôn chữ U: Khuôn mở dạng rãnh, gồm đáy và 2 bên thành dùng cho mương thoát nước, hoặc rãnh kỹ thuật.
- Khuôn chữ L : Dùng để làm các góc cạnh hoặc các chi tiết đòi hỏi ván khuôn có hình dạng đặc biệt
IV. Quy trình thi công lắp đặt và tháo dỡ ván khuôn Hố ga
Bước 1: Chuẩn bị và kiểm tra
- Kiểm tra bản thiết kế: Xác định kích thước, độ cao..
- Chuẩn bị vật tư: Ván khuôn hố ga, phụ kiện
- Kiểm tra mặt bằng thi công
Bước 2: Lắp đặt ván khuôn hố ga
- Xác định vị trí lắp đặt
- Lắp đặt theo hướng dẫn của nhà sản xuất
- Kiểm tra độ chắc chắn của ván khuôn trước khi đổ bê tông
Bước 3: Tháo dỡ ván khuôn
- Kiểm tra độ đông đạt chuẩn của bê tông
- Tháo dỡ cẩn thận tránh làm vỡ bê tông và hư hỏng ván khuôn
- Vệ sinh ván khuôn cho những lần sử dụng tiếp theo
V. Tiêu chuẩn kỹ thuật cần tuân thủ:
Tiêu chuẩn Việt Nam:
- TCVN 9392:2012: Ván khuôn- Quy phạm thiết kế và thi công.
- TCVN 9346:2012: Giàn giáo, cốp pha- Yêu cầu kỹ thuật an toàn.
- TCVN 2737:1995: Tải trọng và tác động- Tiêu chuẩn thiết kế kết cấu
VI. Đơn vị sản xuất Ván khuôn Hố ga chất lượng
Xin cảm ơn quý khách đã quan tâm đến các sản phẩm của LEVELER!
Công ty LEVELER là đơn vị cung cấp các vật liệu xây dựng đạt tiêu chuẩn. Với đội ngũ kỹ sư giàu kinh nghiệm, chúng tôi nhận sản xuất các loại ván khuôn (cốp pha) như: Cốp pha dầm, cốp pha cột vuông, ván khuôn thép… bao gồm mọi loại ván khuôn Hố ga theo yêu cầu.
Rất mong được đồng hành cùng quý khách ở các dự án trong tương lai!
