Trong lĩnh vực sản xuất cơ khí hiện đại, JIG (hay còn gọi là đồ gá) đóng vai trò quan trọng trong việc cố định, định vị và hỗ trợ quá trình gia công chính xác. Nhờ JIG, doanh nghiệp có thể nâng cao năng suất, giảm thời gian thao tác, đảm bảo độ lặp và chất lượng sản phẩm đồng đều.
Bài viết này sẽ giúp bạn hiểu rõ JIG là gì, các loại JIG phổ biến, cách thiết kế hiệu quả và ứng dụng thực tế trong nhiều ngành công nghiệp như ô tô, điện tử, y tế, chế tạo máy.
Mời quý khách tham khảo Các mẫu JIG do LEVELER trực tiếp sản xuất
Đọc hết bài viết để được tặng Bản vẽ Auto CAD JIG Miễn Phí nhé!
1. JIG là gì?
JIG Là một một thiết bị Đồ gá trong gia công cơ khí, jig được sử dụng để xác định vị trí, cố định các chi tiết hoặc cụm chi tiết, và hỗ trợ quá trình gia công chính xác. jig được sử dụng để làm cho quá trình sản xuất, lắp ráp đơn giản hơn và chính xác hơn, giảm thời gian làm việc và nâng cao sự an toàn cho người lao động.
Jig là những dụng cụ giúp định vị, vị trí chính xác và giữ chặt phôi cũng như dẫn hướng dụng cụ cắt, dụng cụ hàn, bắt vít…. Jig là một thiết bị đồ gá dùng như một thiết bị giữ vật phẩm cố định.

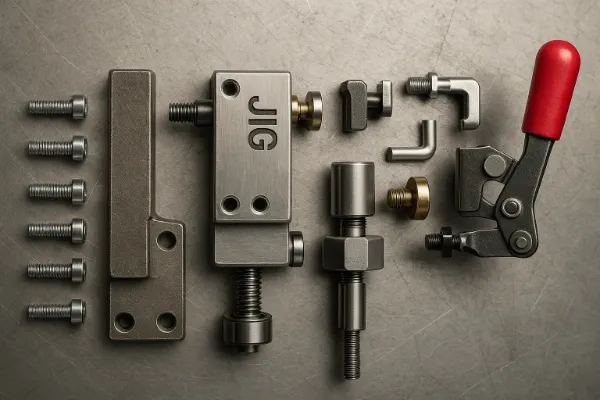

2. Thành phần cấu tạo của Jig
- Bộ phận định vị: Là một bộ phận giúp hỗ trợ cho các chi tiết và phôi nằm đúng vị trí, hỗ trợ quá trình kiểm tra và gia công một cách chính xác.
- Bộ phận kẹp chặt : Giúp kẹp và cố định cho các chi tiết, sản phẩm, đảm bảo sự ổn định và an toàn cho chi tiết, cho sản phẩm trong quá trình sản xuất.
- Cơ cấu truyền lực : Cơ cấu này giúp tạo ra các chuyển động để gia công các bề mặt chi tiết của sản phẩm.
- Các cơ cấu hướng dẫn : Các cơ cấu này có vai trò hỗ trợ, xác định, định hình hướng chính xác của sản phẩm trong quá trình sản xuất.
- Các cơ cấu quay và phân độ: Bộ phận này dùng để hỗ trợ quá trình lắp ráp và gia công, giúp đảm bảo tính linh hoạt và tính chính xác trong di chuyển và xoay các chi tiết.
- Thân và đế đồ gá : Là bộ khung, kết nối và hỗ trợ tất cả các bộ phận khác trong một Jig cơ bản.
3. Ưu điểm của JIG
- Giúp giảm thiểu các công đoạn gia công, đo lường và các phương pháp thiết lập khác trước khi gia công. Giúp nâng cao năng suất lao động và tiết kiệm chi phí, góp phần nâng cao chất lượng sản phẩm, tạo lợi thế cạnh tranh cho doanh nghiệp.
- Làm tăng độ chính xác của máy do phôi được định vị tự động và công cụ được dẫn hướng mà không cần thực hiện bất kỳ điều chỉnh thủ công nào.
- Đảm bảo tính đồng nhất chi tiết được gia công. Xác định vị trí gia công chính xác cho từng chi tiết, đảm bảo độ đồng nhất và chất lượng sản phẩm, giữ chi tiết được gia công đồng nhất về chất lượng chế tạo. Bất kỳ chi tiết nào trong loạt gia công cũng phù hợp với yêu cầu lắp ráp và tất cả các chi tiết đều có thể thay thế cho nhau.
- Đáp ứng nhu cầu đa dạng với nhiều kiểu dáng thiết kế và mẫu mã phù hợp với từng loại sản phẩm. Nhờ đồ gá mà loạt
- JIG giúp gia công tổng thể bằng cách tự động hóa hoàn toàn hoặc một phần quy trình. Với Jig tăng độ chính xác, giúp giảm thiểu chi phí cho việc kiểm tra chất lượng thành phẩm, giảm phế phẩm khi gia công.
4. Ứng dụng và các loại Jig hiện nay
4.1. Phân loại JIG hiện

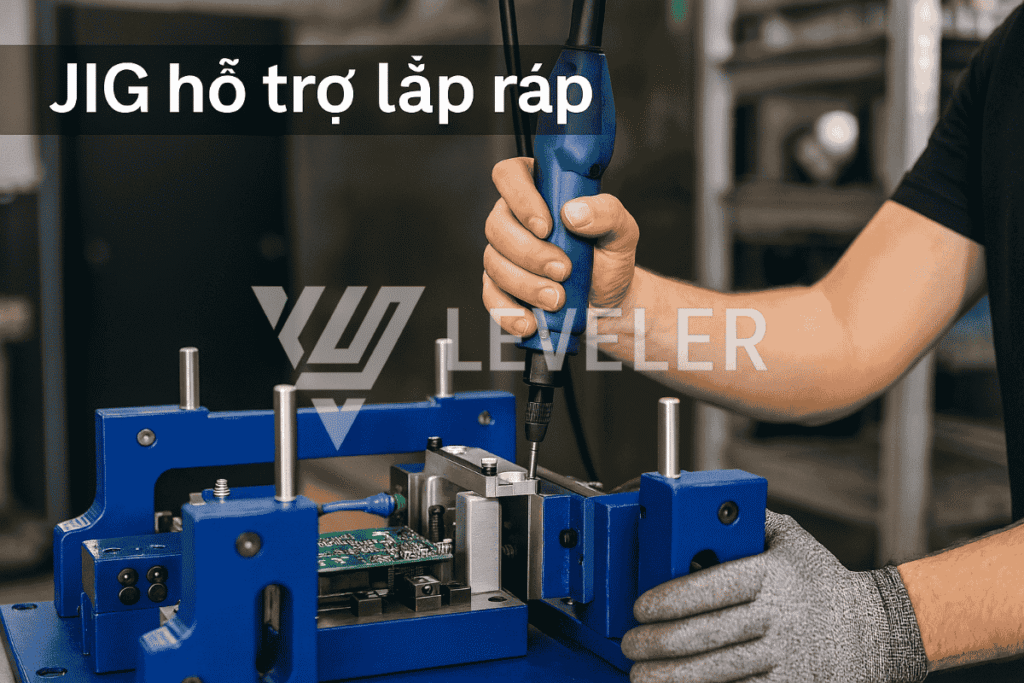

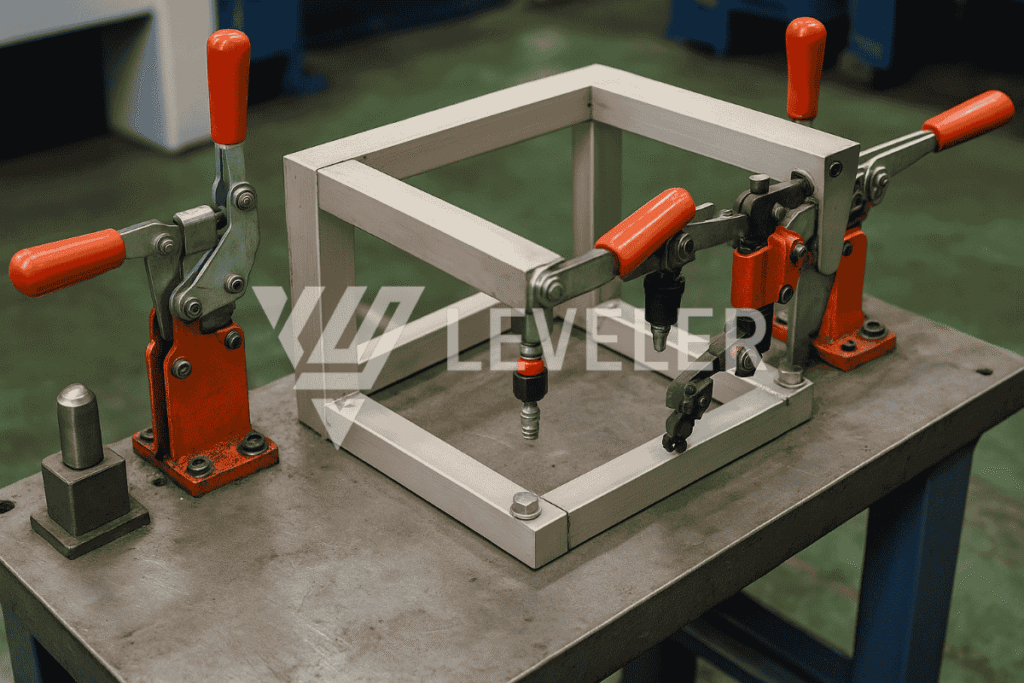

1. Jig hỗ trợ lắp ráp
Là loại đồ gá để lắp ráp sản phẩm, lắp ráp các chi tiết trong một sản phẩm với nhau đảm bảo sự kết nối chặt chẽ và chính xác giữa các thành phần, các chi tiết của sản phẩm cuối cùng.
Jig hỗ trợ lắp giáp được thiết kế bản vẽ trước khi đưa vào sản xuất bàn giao cho khác hàng.
Xem thông tin chi tiết: Tại đây

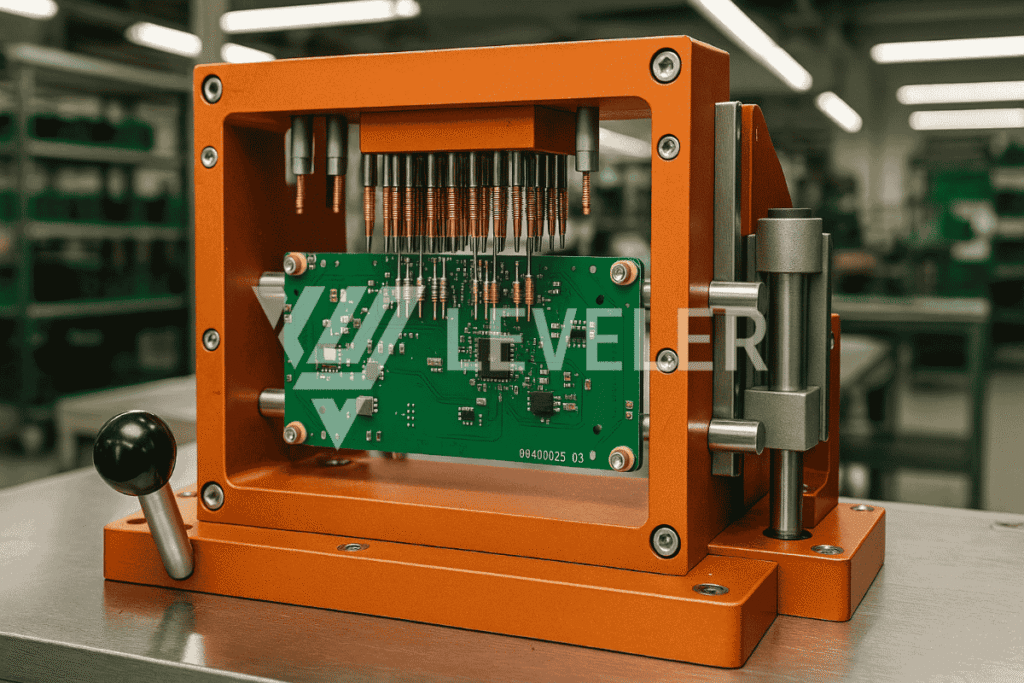

2. Jig test sản phẩm

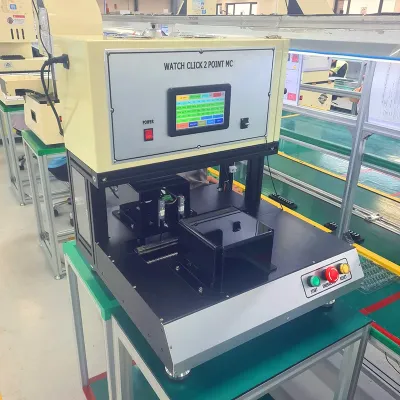

Jig test sản phẩm hay đồ gá kiểm tra sản phẩm, kiểm tra các loại bản mạch linh kiện điện tử, kiểm tra dong điện, điện trở dây dẫn …. Loại đồ gá này được sinh ra để kiểm tra đảm bảo chất lượng của sản phẩm. Nó có những chức năng kiểm tra như độ dày, độ mỏng, kiểm tra kích thước dài rộng hay kiểm tra các vị trí cho sản phẩm.
Một chiếc máy kiểm tra dây tai nghe, dây cáp tín hiệu. Nó thuộc vào một trong những con JIG test phổ biến hiện nay.

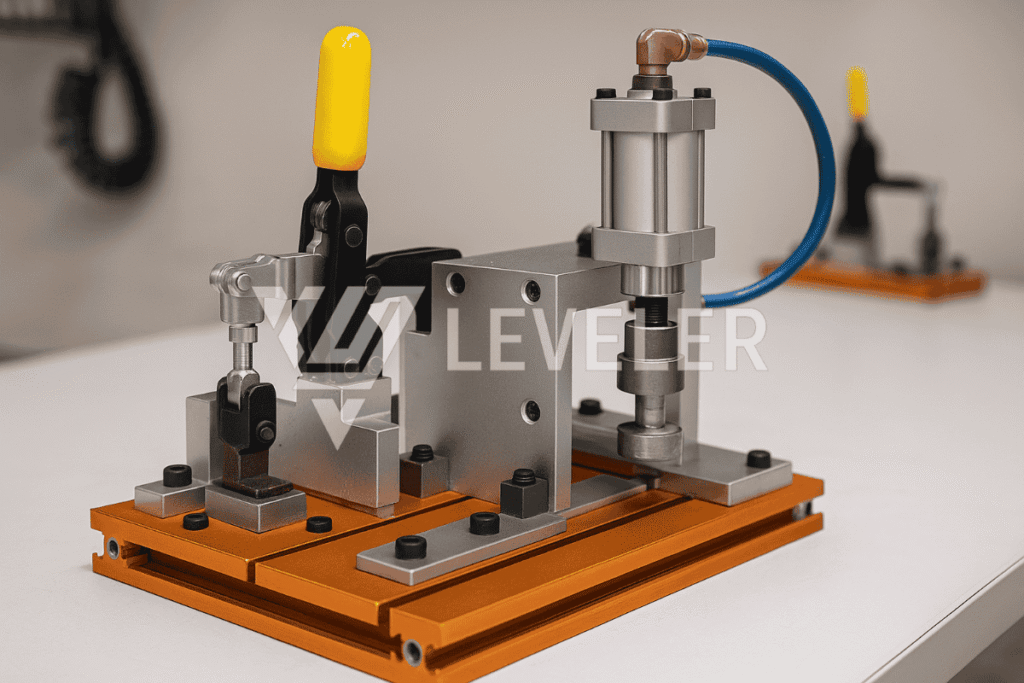

3. Jig nén ép
Jig ép dùng để cố định ép nén sản phẩm, phụ kiện trước khi hàn, lắp giáp sản phẩm giúp cố định sản phẩm một cách chính xác và chắc chắn. Bạn có thể tìm kiếm thấy các sản phẩm Jig ép này ứng dụng ép sau khi dán keo để kéo chết và làm khít, làm chặt các vết nối, vết lắp giáp hàng hóa, sản phẩm.
Chúng tôi đã có thiết kế rất nhiều loại jig ép khác nhau như jig ép khuôn điện thoại, ép vỏ máy, ép trục, ép pin …. chúng có những công năng đặt ý muốn thiết kế từ khách hàng.

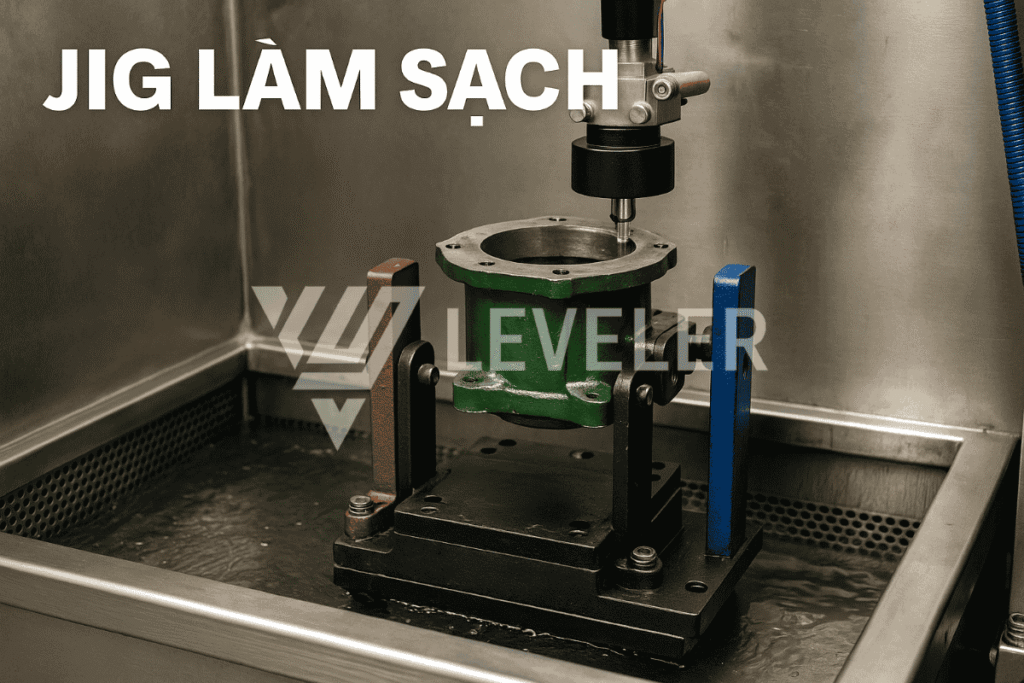

4. Jig làm sạch
Jig làm sạch khuôn mẫu là một trong những mẫu đồ gá quan trọng hiện nay, nó giúp cố định khuôn mẫu đúng vị trí và làm sạch các khe rãnh của khuôn mẫu một cách chính xác và nhanh chóng.
Jig làm sạch dầu mỡ, làm sạch nước, làm sạch bụi bẩn các sản phẩm sau khi gia công, sau khi sản xuất xong.
Sản phẩm này được LEVELER JIG thiết kế và sản xuất cung cấp phổ biến trên thị trường hiện nay.

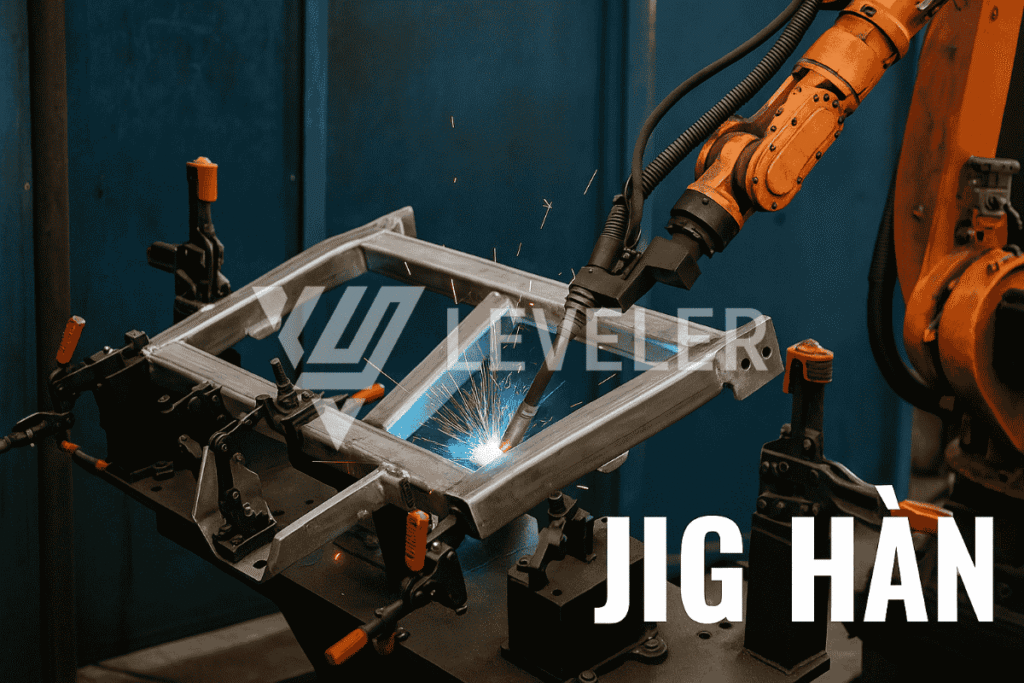

5. Jig hàn
Đây là một trong những loại đồ gá phổ biến hàng đầu hiện nay. Jig hàn giúp định hình vị trí cho các chi tiết và cố định các chi tiết trước khi hàn. Nó giúp cho công việc hàn kết nối các chi tiết máy móc, các chi tiết sản phẩm trở lên nhanh chóng, chính xác và hiệu quả.
Tìm hiểu thêm về Sản phẩm JIG hàn – Đồ gá máy hàn thiếc
6. Jig bắt vít
Cũng tương tự như các loại Jig đồ gá lắp giáp khác, jig bắt vít dùng cho việc tạo khuôn mẫu, tạo đồ gá cho việc bắt ốc vít, lắp giáp các chi tiết máy móc, sản phẩm hàng loạt một cách nhanh chóng và chính xác.

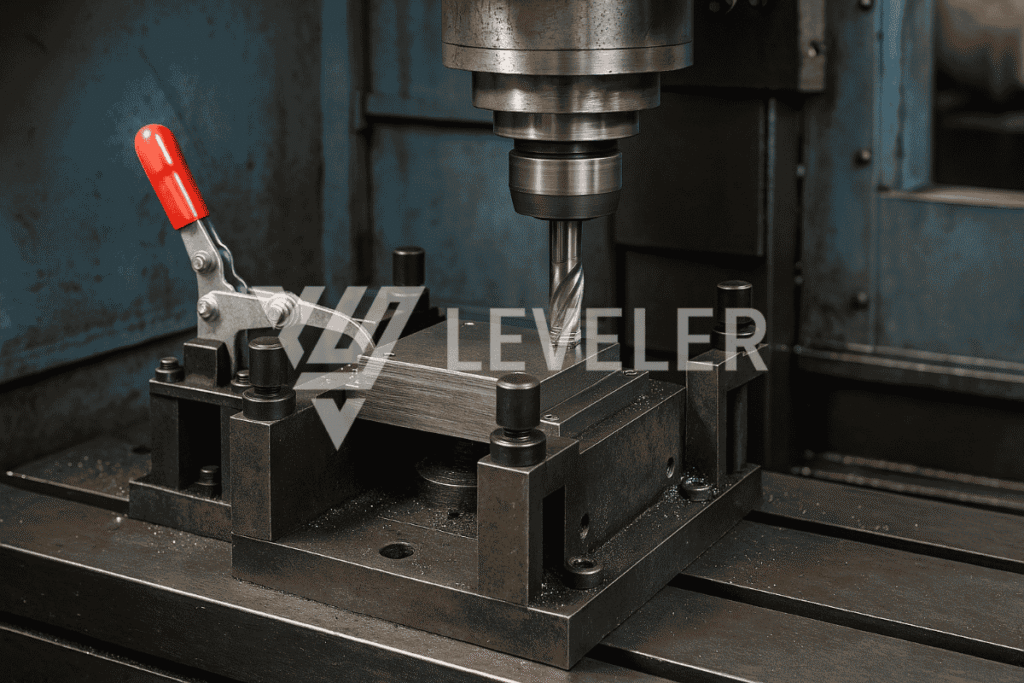

7. Jig phay
là loại đồ gá dùng để kẹp cho việc gia công cơ khí chính xác, nó có vai trò định vị vật liệu trong quá trình gia công trên các loại máy phay CNC. Với các loại Jig phai giúp đảm bảo không xê dịch hay lật ngược sản phẩm.
Ngoài các loại jig trên đây, còn có các loại jig khác mà chưa được nêu rõ, quý vị các bạn có thể để lại bình luận loại Jig mà bạn cho là còn thiếu, về thông tin loại jig đặc biệt đó nhé.
Trên đây là một vài thông tin về JIG mà LEVELER cung cấp tới các bạn và quý vị. Rất mong với bài viết này có thể giúp cho các bạn hiểu nhiều hơn về JIG là gì và nó có ý nghĩa như thế nào trong ngành cơ khí chính xác.

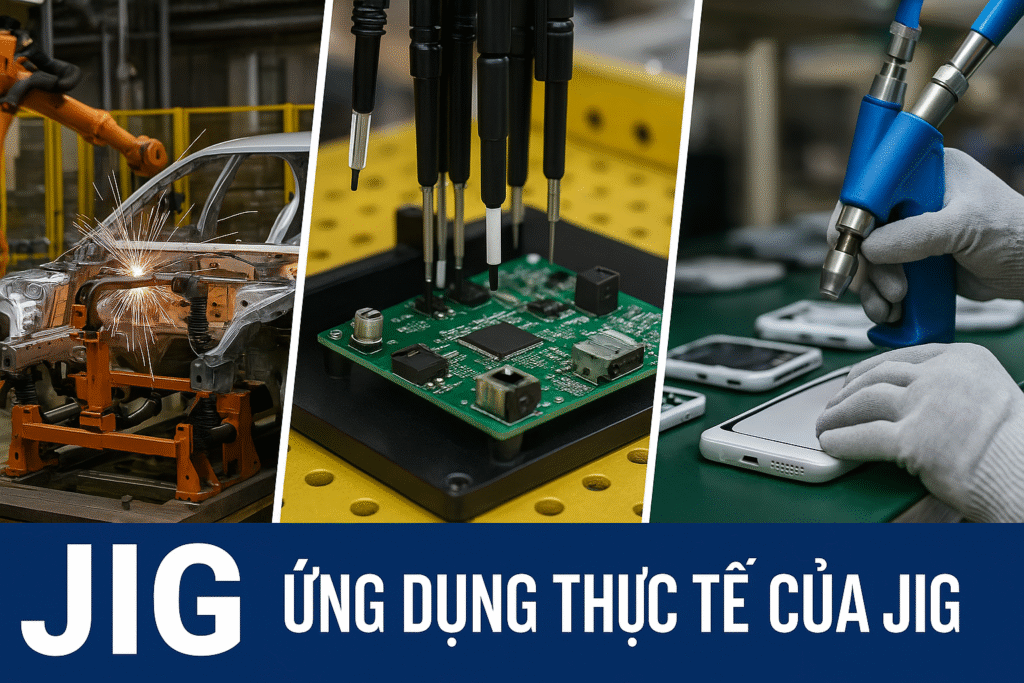

4.2. Ứng dụng JIG trong công nghiệp
1. Ngành ô tô
JIG lắp ráp hệ thống điện: Định vị chính xác vị trí dây dẫn và module điều khiển.
2. Ngành điện tử
JIG ép vỏ sản phẩm: Lắp ráp điện thoại, vỏ remote, tai nghe không dây.
3. Ngành y tế
JIG kiểm định khẩu trang/mặt nạ y tế: Giữ mẫu trong suốt quá trình kiểm tra độ kín khí, áp suất.
4. Ngành cơ khí chế tạo
5. Ngành nhựa & bao bì

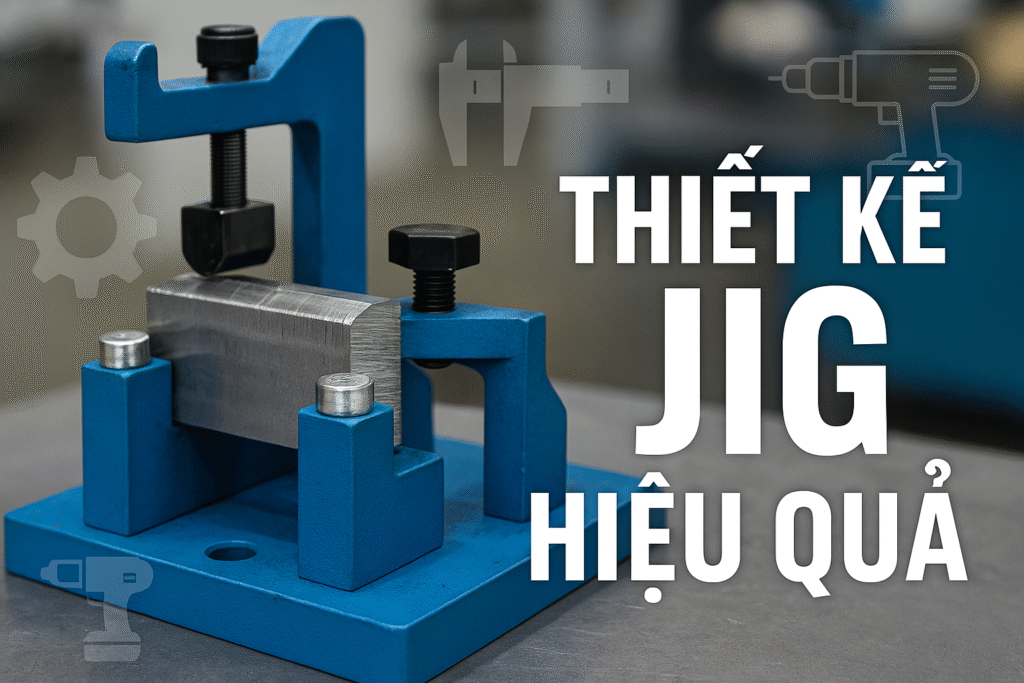

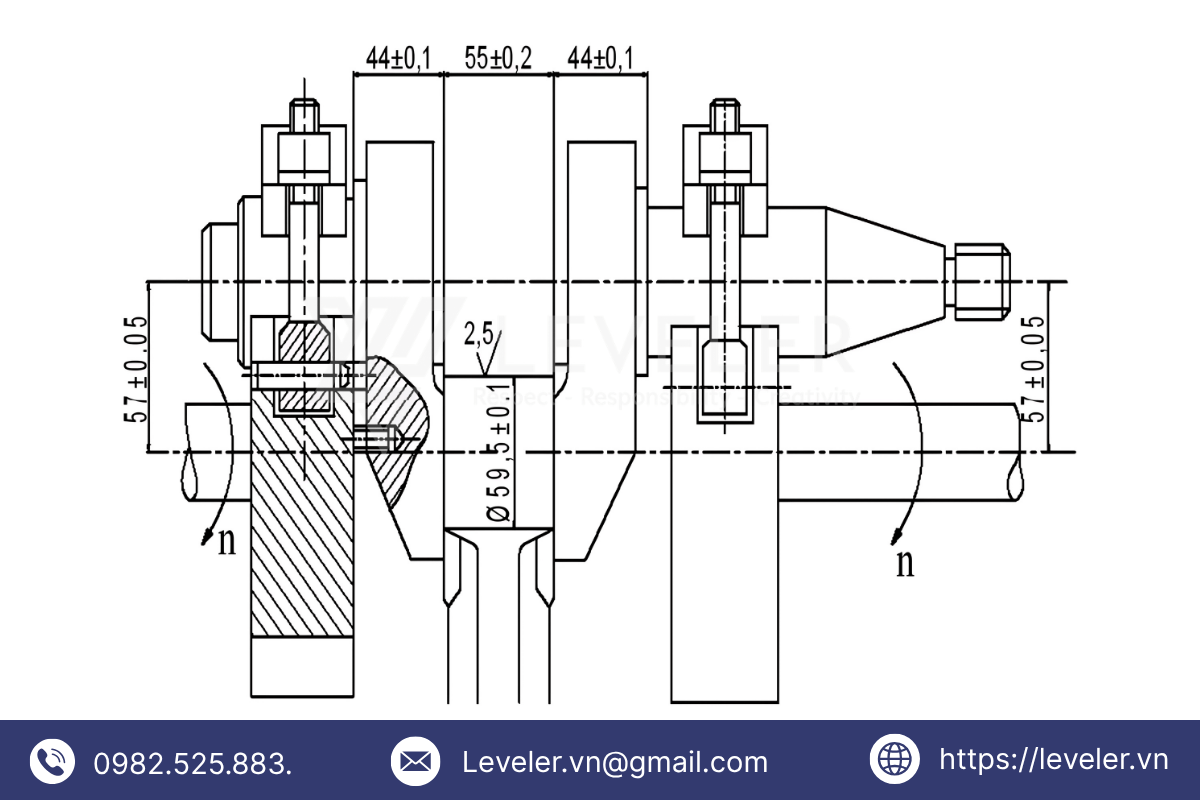

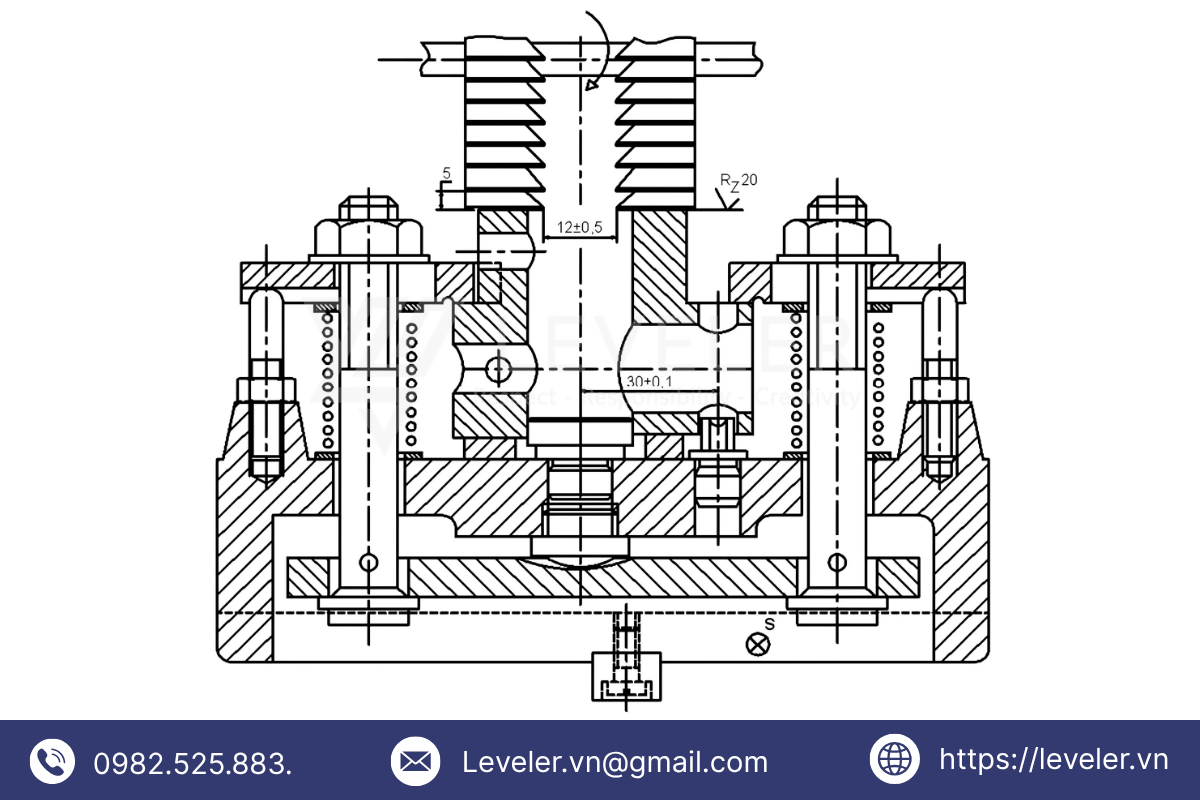

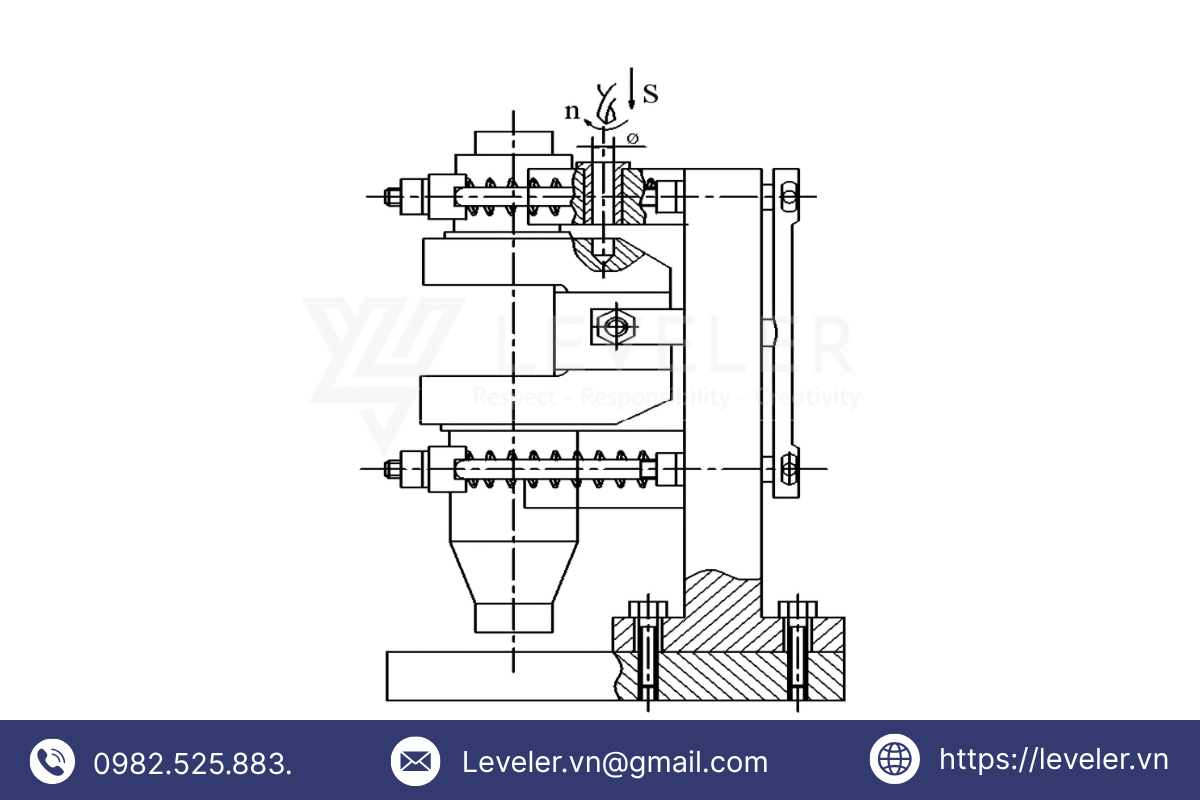

5. Check-list quy trình thiết kế JIG hiệu quả
Thiết kế JIG (đồ gá) là một bước không thể thiếu trong quy trình sản xuất cơ khí chính xác. Một quy trình thiết kế JIG bài bản không chỉ giúp tối ưu thao tác, đảm bảo độ chính xác mà còn góp phần nâng cao năng suất và giảm lỗi trong sản xuất. Dưới đây là check-list các bước thiết kế đồ gá hiệu quả được áp dụng rộng rãi trong ngành gia công và lắp ráp hiện nay:
6. So sánh JIG và Fixture – Đâu là sự khác biệt quan trọng?
Trong sản xuất cơ khí, JIG và Fixture đều là đồ gá dùng để hỗ trợ định vị, cố định và đảm bảo chính xác trong quá trình gia công. Tuy nhiên, chúng không giống nhau. Việc hiểu rõ sự khác biệt giữa JIG và Fixture giúp lựa chọn đúng giải pháp, tối ưu hóa quy trình sản xuất và giảm thiểu sai số.
| Tiêu chí | JIG (Đồ gá có hướng dẫn cắt) | Fixture (Đồ gá không hướng dẫn cắt) |
|---|---|---|
| Chức năng chính | Định vị + hướng dẫn dao cắt (như khoan, taro) | Định vị + giữ chặt phôi để gia công |
| Tác động lên dụng cụ | Có – kiểm soát vị trí/đường đi của dao cắt | Không – dao tự do theo máy CNC, phay, tiện… |
| Ứng dụng điển hình | Gia công bằng tay: khoan, doa, taro, lắp ráp | Gia công CNC, phay, tiện, mài – yêu cầu độ cứng cao |
| Kết cấu | Nhẹ, linh hoạt, dễ thao tác | Nặng, vững chắc, cố định trên máy |
| Chi phí chế tạo | Thường thấp hơn do kết cấu đơn giản | Cao hơn, tùy thuộc độ phức tạp và vật liệu sử dụng |
| Ví dụ | JIG khoan PCB, JIG lắp ráp khung nhôm | Đồ gá phay chi tiết máy, gá tiện trục, gá kiểm tra |
Khi nào nên dùng JIG, khi nào nên dùng Fixture?
Khi nào nên dùng JIG?
Khi nào nên dùng Fixture?
JIG và Fixture đều là công cụ hỗ trợ đắc lực cho gia công, nhưng mỗi loại có đặc thù riêng. Việc sử dụng đúng loại đồ gá sẽ giúp đảm bảo độ chính xác, giảm thời gian gá đặt, và nâng cao năng suất trong sản xuất công nghiệp.
Địa chỉ cung cấp và chế tạo JIG uy tín
Công ty chúng tôi cũng cung cấp và chế tạo đa dạng các loại đồ gá JIG. Quý khách có nhu cầu xin vui lòng liên hệ với chúng tôi qua thông tin dưới đây.
Ngoài các sản phẩm JIG ra, chúng tôi còn có cung cấp các dòng sản phẩm chuyển về cắt laser kim loai, sản xuất gia công lốc ống, sản xuất thang nâng hàng, cầu lên container … Quý vị khách hàng có nhu cầu có thể tham khảo hoặc liên hệ trực tiếp với chúng tôi.
