Khi robot, máy CNC và dây chuyền đóng gói ngày càng phổ biến, thì rủi ro tai nạn tại vùng chuyển động nguy hiểm cũng ngày càng lớn. Vì vậy, hàng rào an toàn máy (machine safety fence) đã trở thành tiêu chuẩn bắt buộc trong các nhà máy tại Nhật, Hàn, EU – và giờ là Việt Nam.
Đây không chỉ là “lưới chắn” thông thường, mà là giải pháp bảo vệ con người và máy móc theo tiêu chuẩn ISO 12100 & ISO 13857.
Bạn cần bảo vệ robot palletizer, CNC tốc độ cao hay băng chuyền đóng gói?
Bài viết này sẽ giúp bạn:
- Hiểu đúng về hàng rào an toàn
- Xem cấu tạo kỹ thuật, bảng giá, tiêu chuẩn
- Biết quy trình lắp đặt & câu hỏi thường gặp
Cùng khám phá ngay để triển khai hệ thống hàng rào chuẩn – an toàn – chuyên nghiệp cho nhà máy của bạn.
Table of Contents
I. Hàng rào bảo vệ an toàn máy là gì? Vì sao nhà máy hiện đại bắt buộc phải có?
1. Khái niệm chuyên ngành
Hàng rào bảo vệ an toàn máy (tiếng Anh: Machine Safety Fence) là hệ thống rào chắn được thiết kế nhằm ngăn chặn sự tiếp cận trực tiếp giữa con người và vùng nguy hiểm của máy móc đang vận hành.
Chúng thường được cấu tạo từ:
- Khung thép hoặc nhôm định hình
- Tấm panel bằng lưới thép hàn, polycarbonate hoặc tấm đặc
- Cửa mở dạng bản lề, trượt hoặc tự động có cảm biến

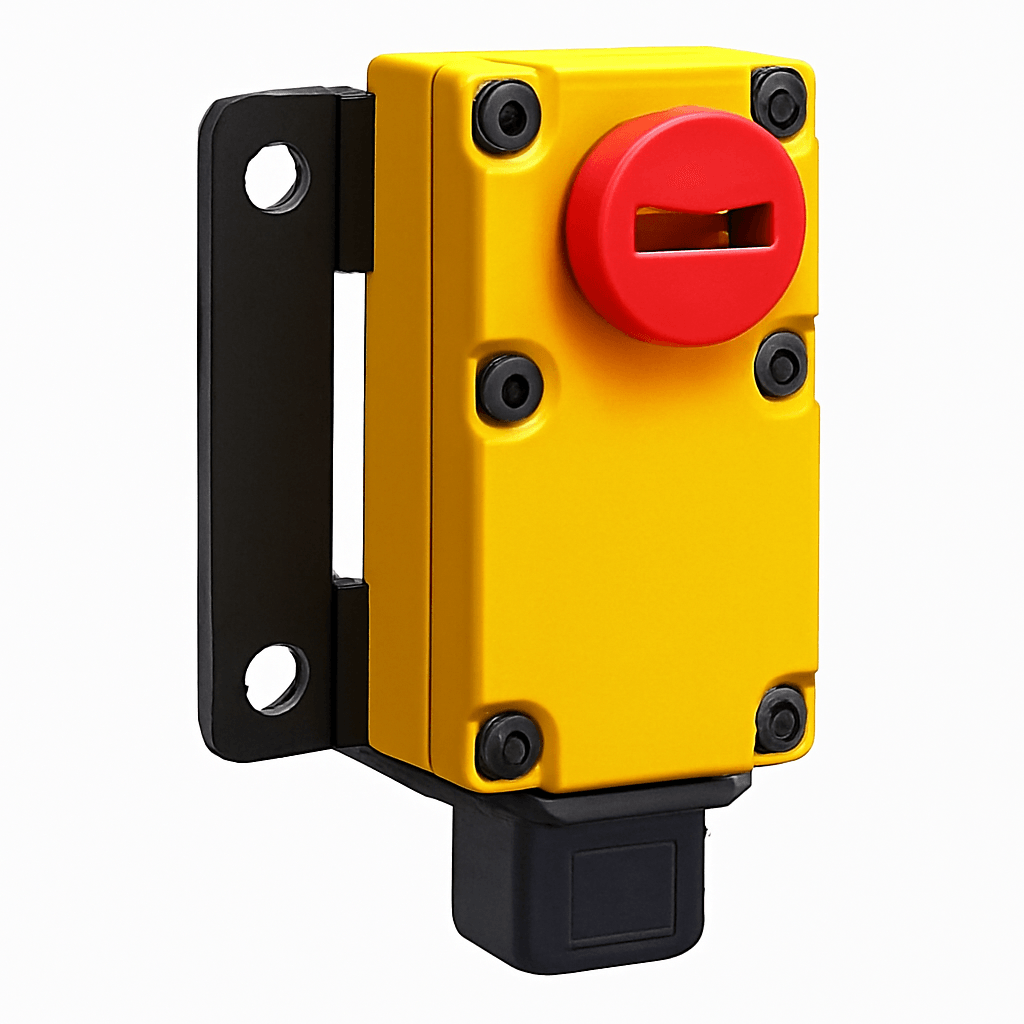

- Phụ kiện liên động (interlock switch) để máy dừng khi cửa mở
Hàng rào an toàn không chỉ là thiết bị phụ trợ – mà là một phần của chiến lược quản trị rủi ro theo ISO 12100, nằm trong hệ thống “3 lớp bảo vệ” của các nhà máy hiện đại:
1️⃣ Biện pháp kỹ thuật (hàng rào, interlock)
2️⃣ Cảnh báo (đèn báo, âm thanh)
3️⃣ Đào tạo nhận thức nhân sự
2. Vì sao phải lắp hàng rào bảo vệ an toàn máy?
| Nguy cơ | Nếu không có hàng rào | Giải pháp từ hàng rào an toàn |
|---|---|---|
| Tai nạn lao động | Công nhân bị cuốn vào băng chuyền, tay chạm cánh tay robot đang xoay | Ngăn tiếp cận vật lý hoàn toàn |
| Dừng máy đột xuất | Vật thể rơi vào vùng nguy hiểm, robot dừng | Cảm biến ngắt máy khi cửa mở |
| Không đạt kiểm định | Khách hàng quốc tế audit nhà máy (Samsung, Canon, Panasonic…) | Đáp ứng ISO 13857 về khe hở – khoảng cách an toàn |
3. Lợi ích vượt trội cho doanh nghiệp
- Bảo vệ con người & tài sản: Giảm thiểu tai nạn nghiêm trọng
- Đáp ứng các yêu cầu kiểm định quốc tế (ISO, OSHA, CE…)
- Tăng độ chuyên nghiệp trong layout nhà máy
- Dễ tích hợp – bảo trì nếu dùng dạng module
“Nếu bạn lắp 1 robot 600 triệu mà không đầu tư hàng rào 20–30 triệu để bảo vệ nó, bạn đang tự tạo rủi ro cực lớn cho toàn dây chuyền sản xuất.” — Trưởng phòng an toàn của một nhà máy Nhật Bản chia sẻ.

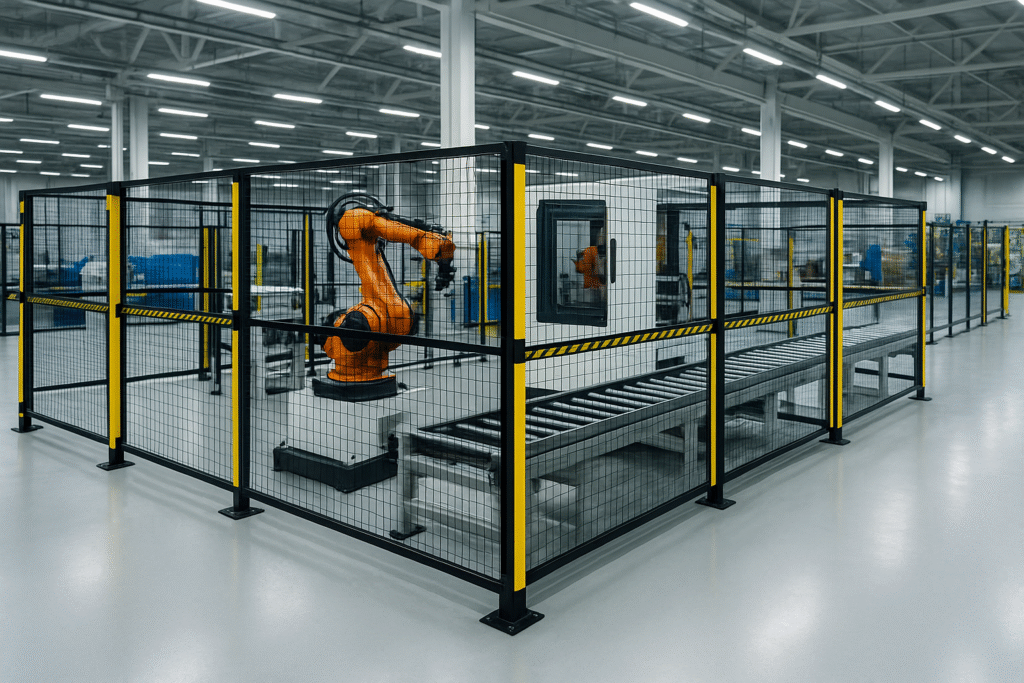

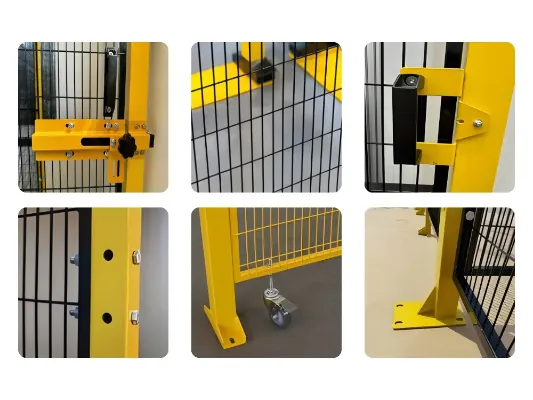

II. Cấu tạo hệ thống hàng rào bảo vệ an toàn máy
Một hệ thống hàng rào an toàn máy tiêu chuẩn không chỉ đơn thuần là những tấm lưới thép ghép lại. Nó là một tổ hợp kỹ thuật có tính toán, được thiết kế modul hóa, có khả năng mở rộng, tích hợp cảm biến, và tuân thủ các tiêu chuẩn an toàn quốc tế như ISO 13857 hoặc OSHA 1910 Subpart O.

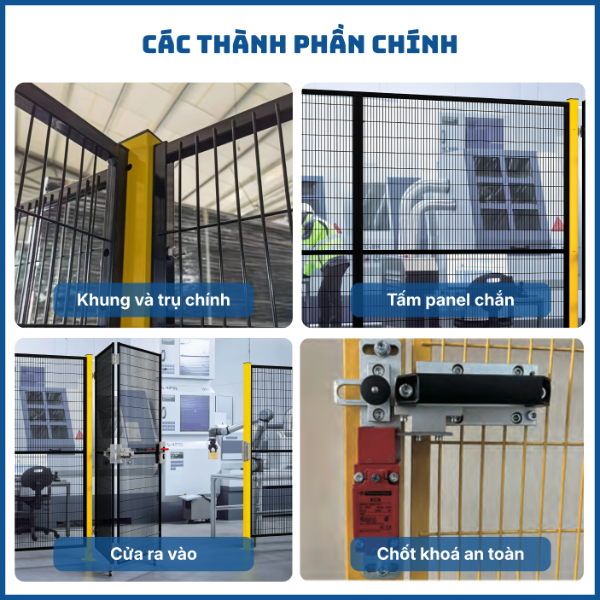

Dưới đây là các thành phần chính cấu thành một hệ thống hàng rào hoàn chỉnh:

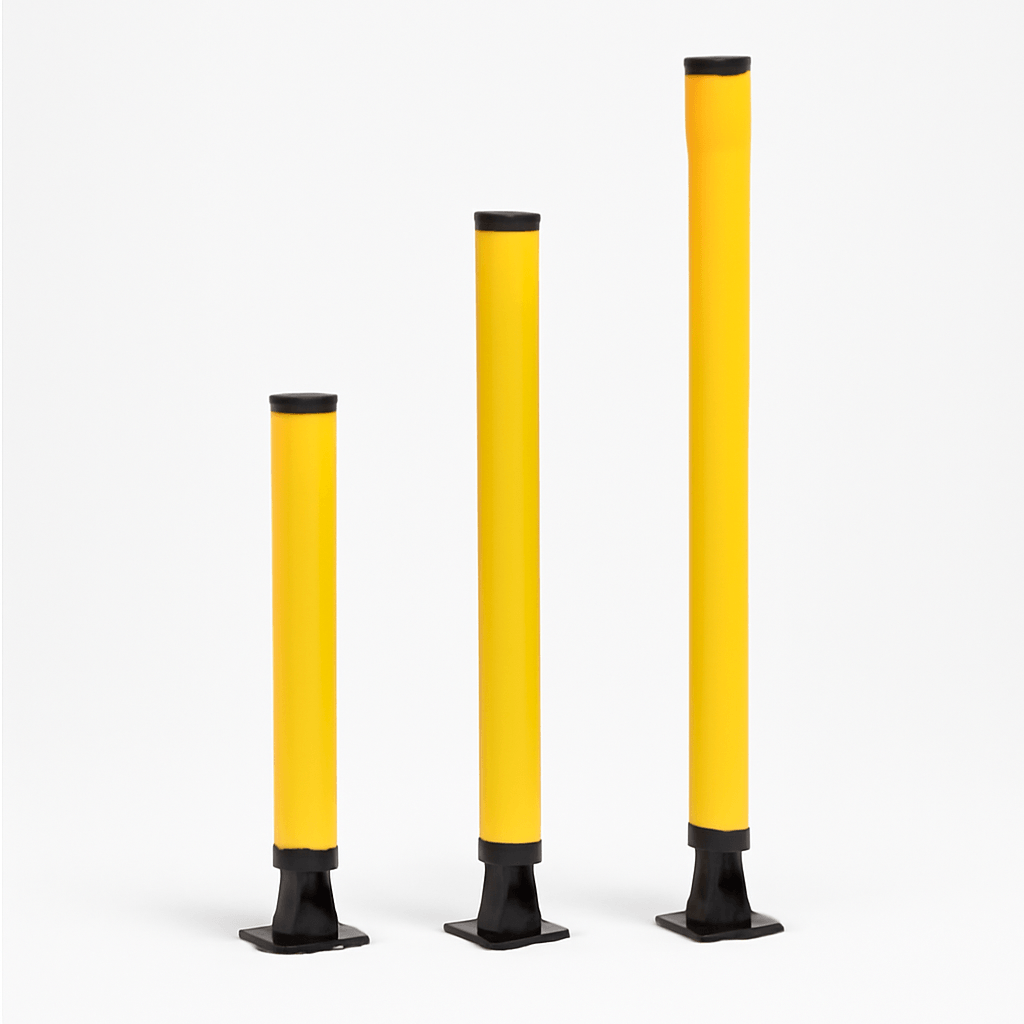

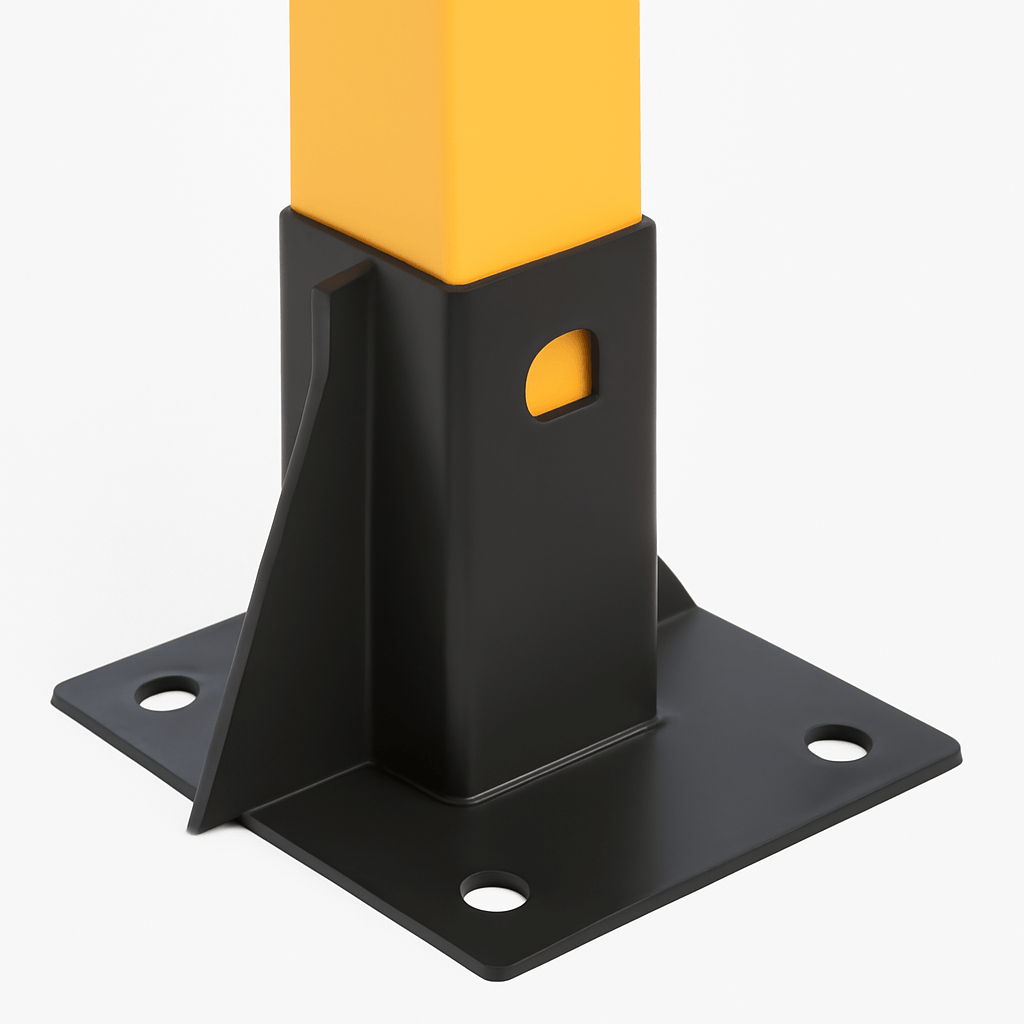

- Khung & Trụ chính (Post & Frame)

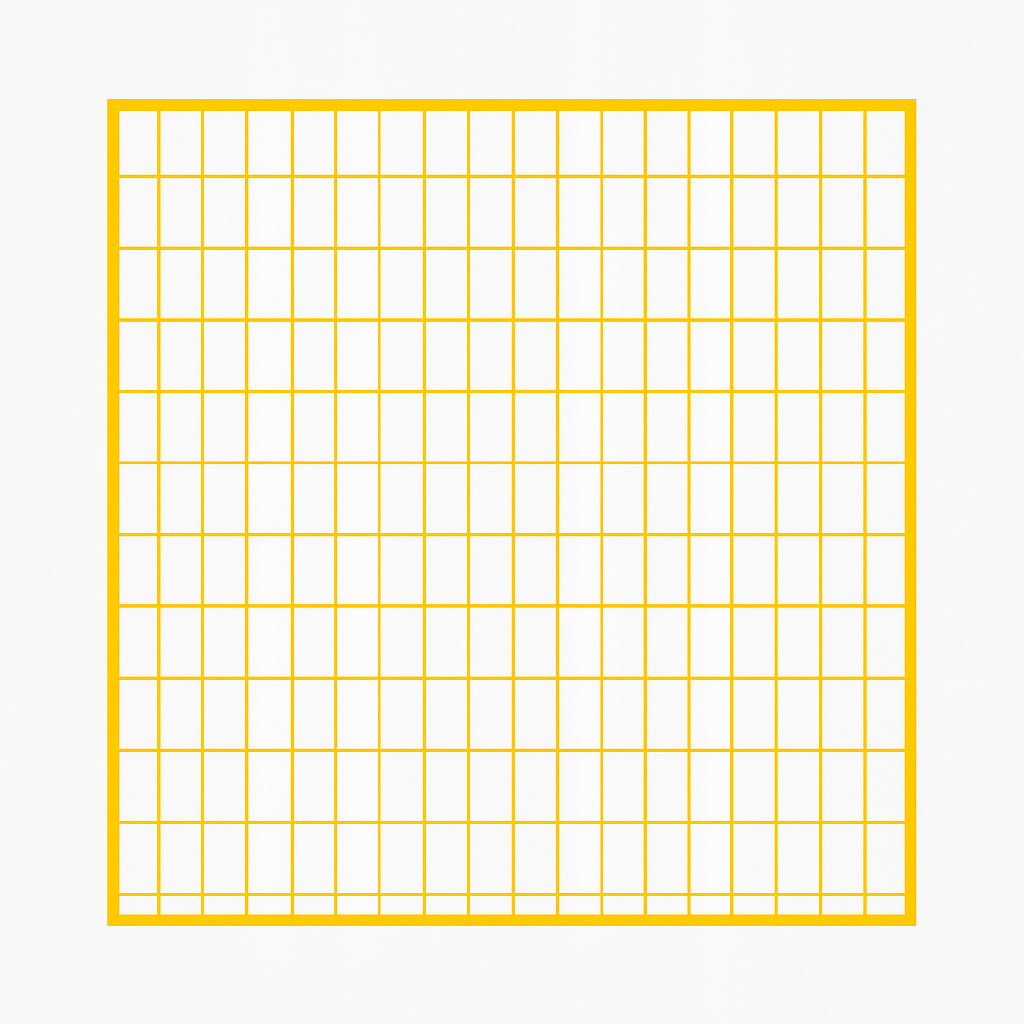

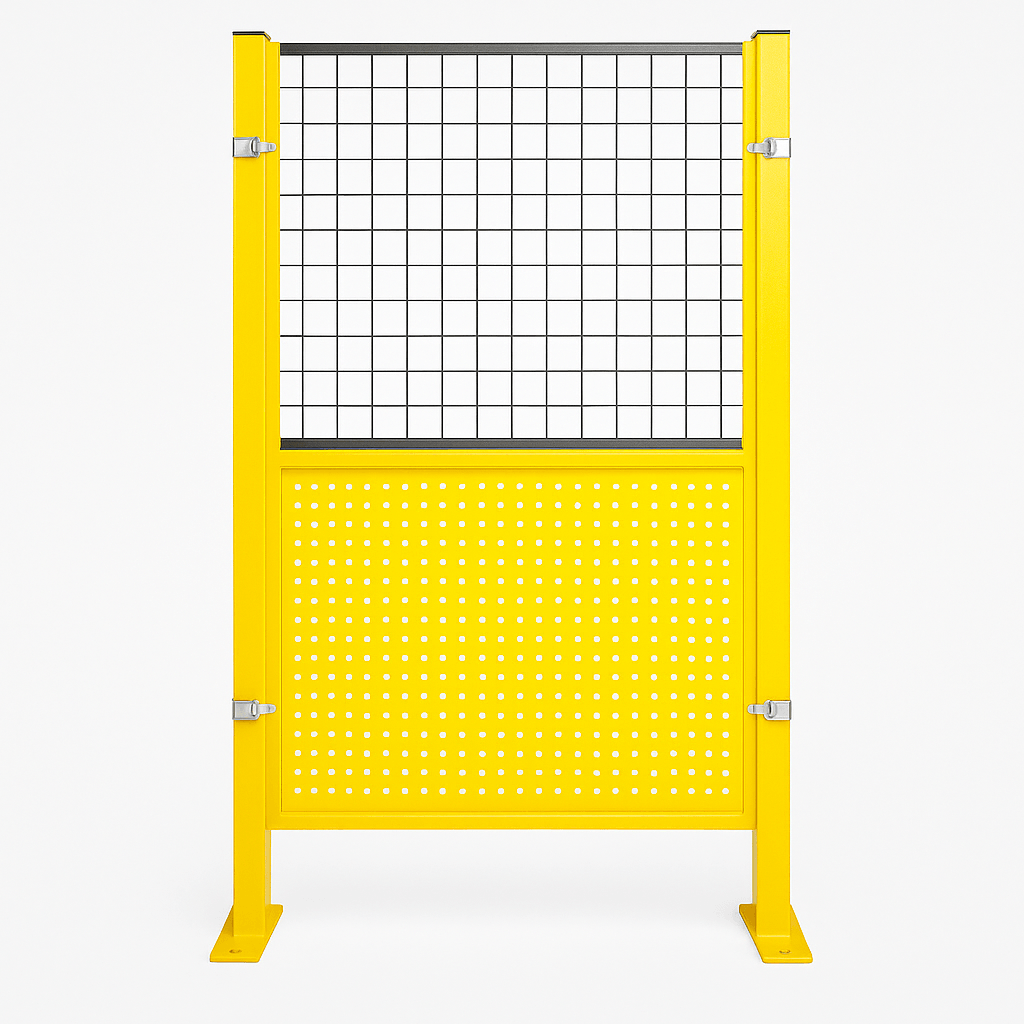

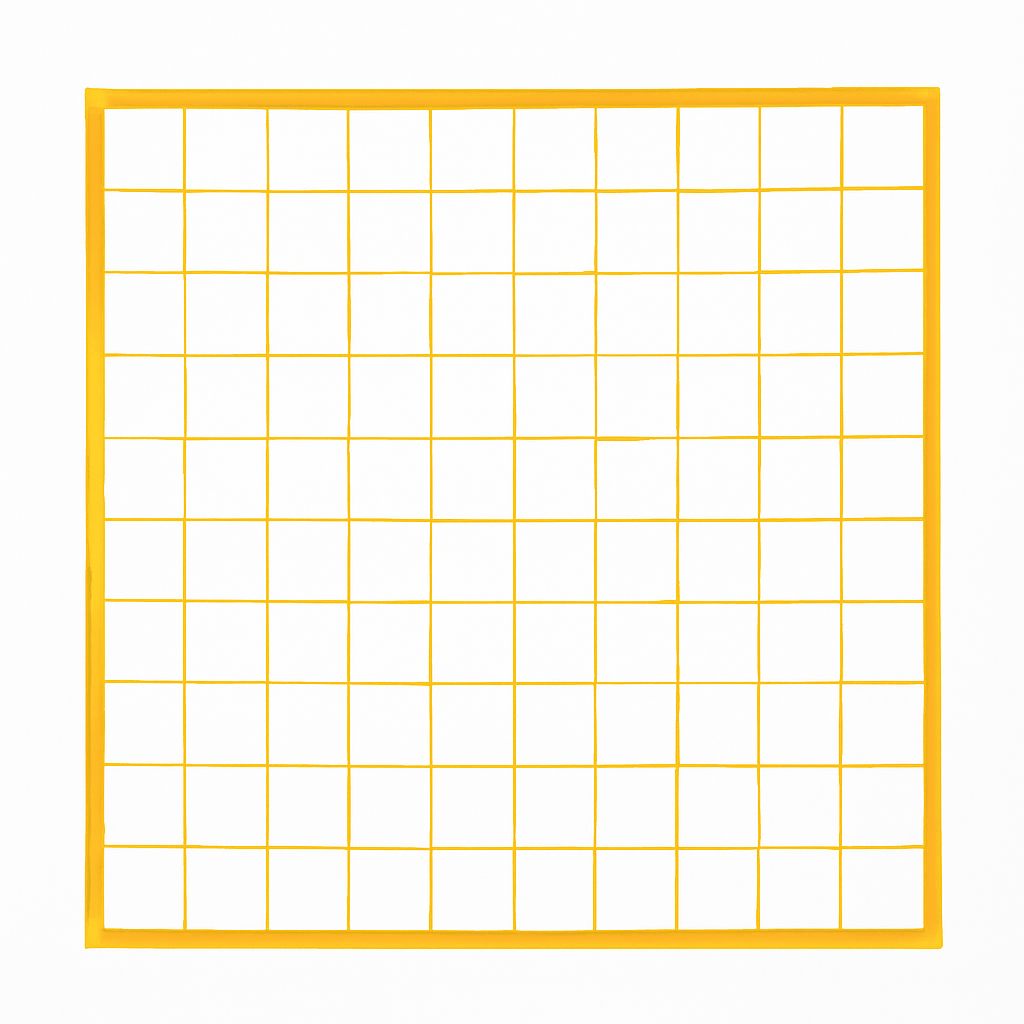

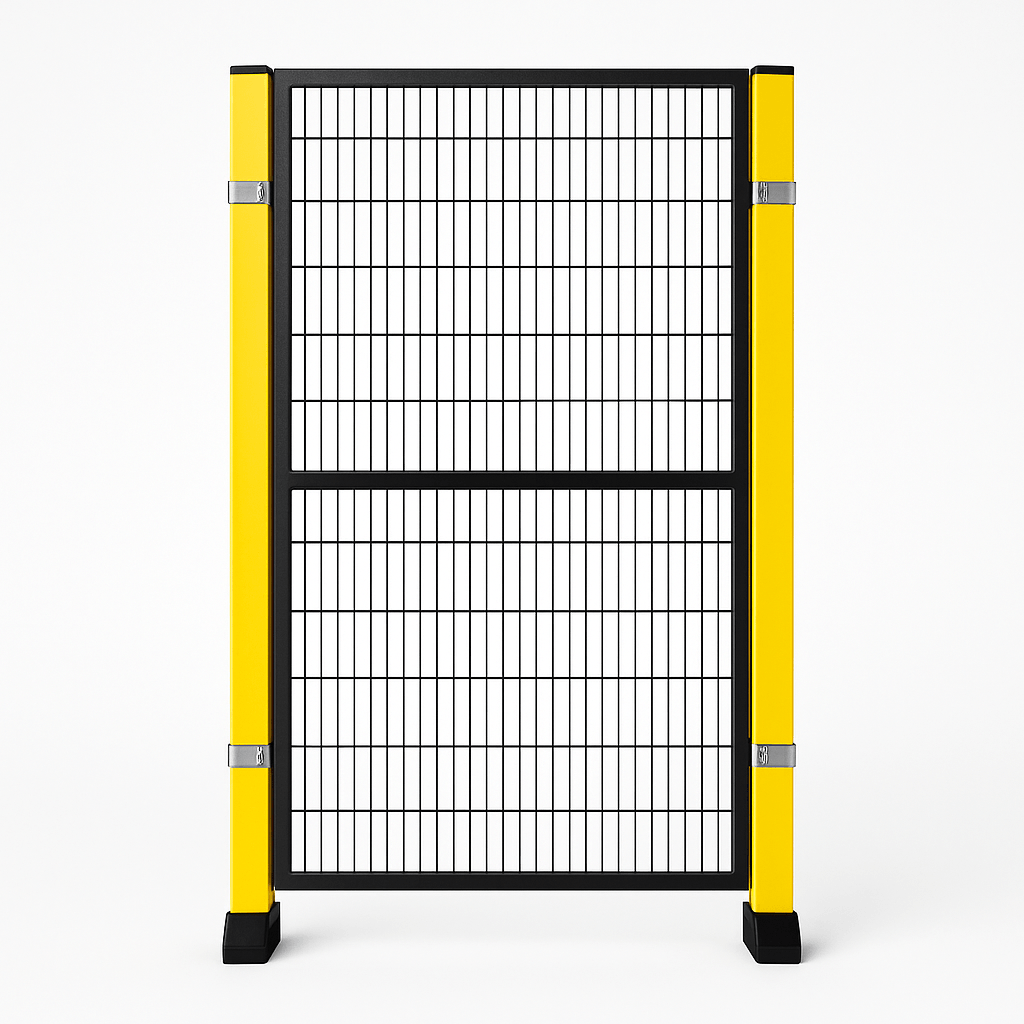

- Tấm Panel chắn (Fence Panels)
- Cửa ra vào (Access Gates):

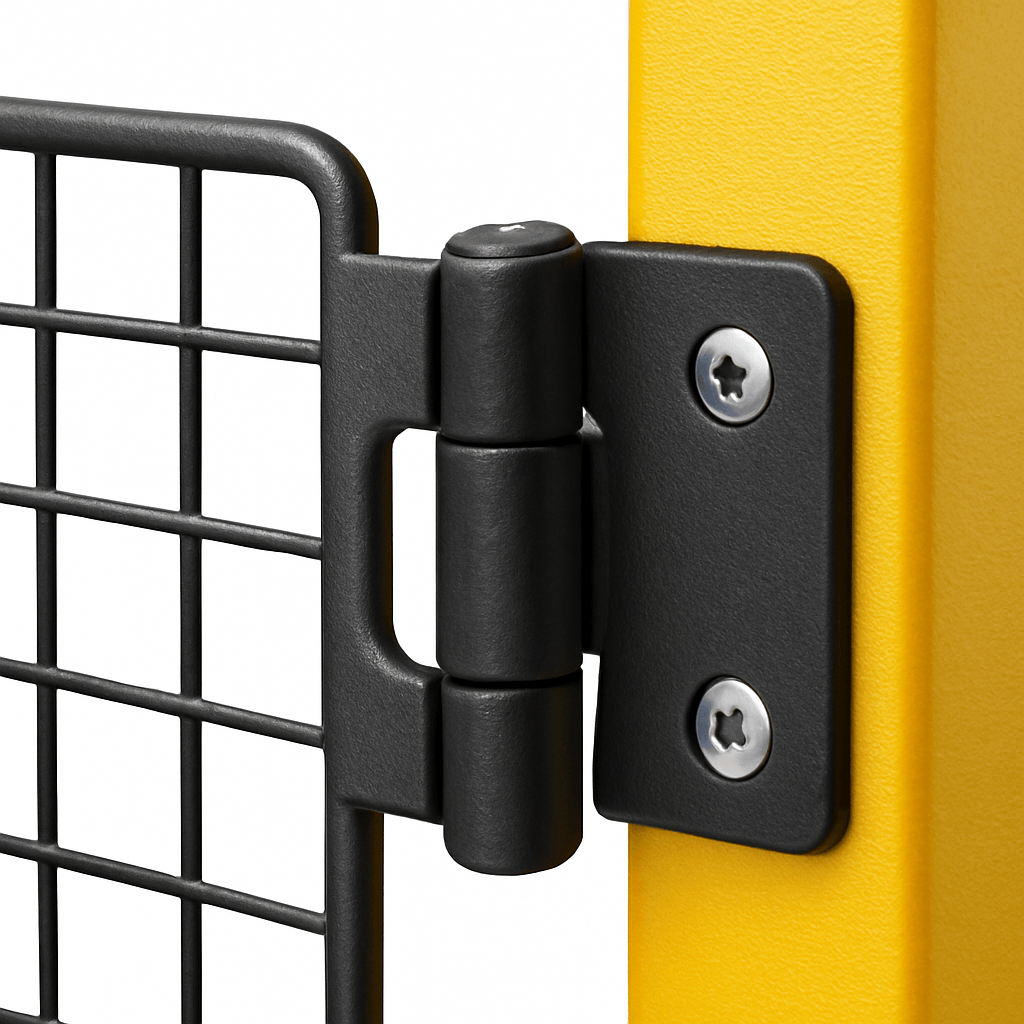

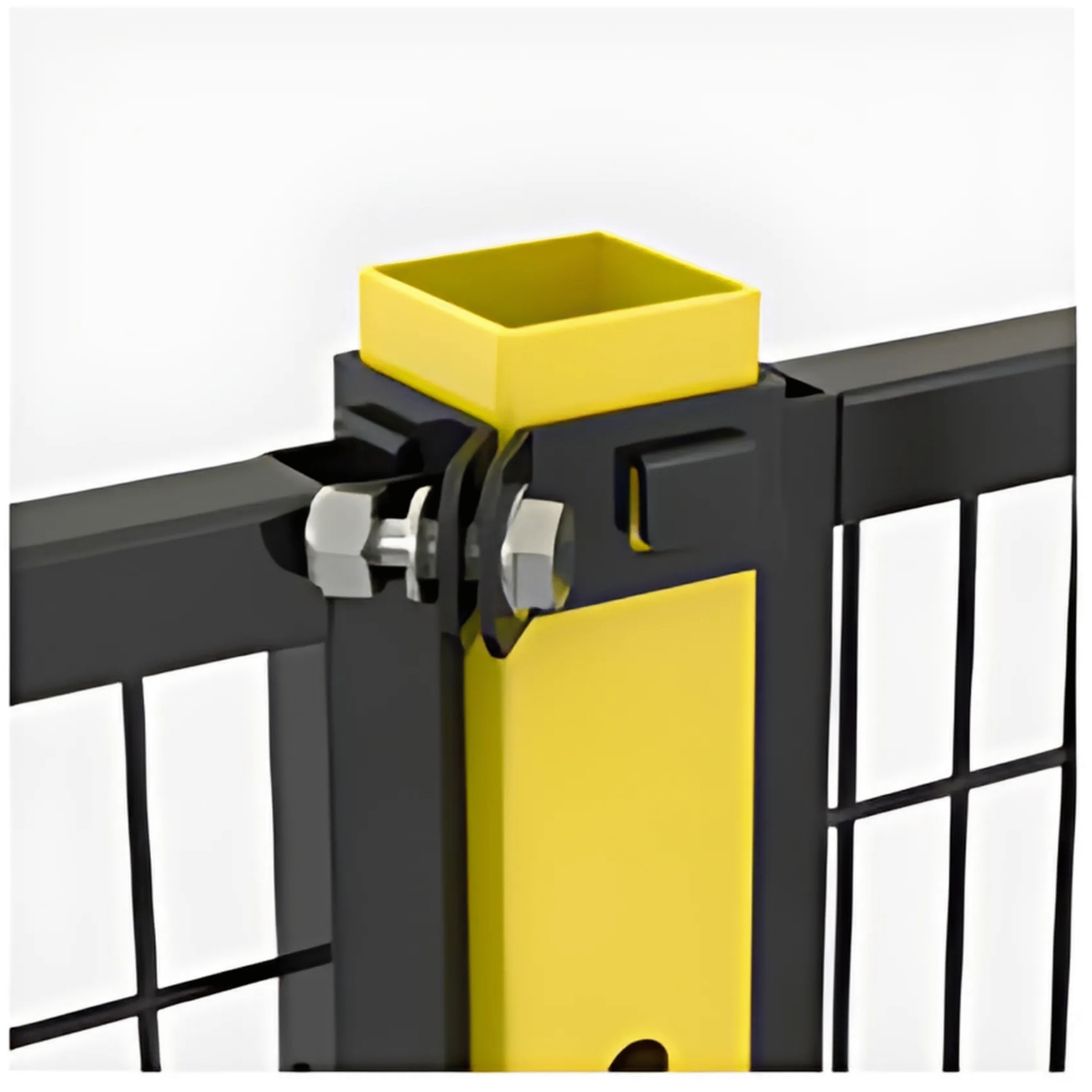

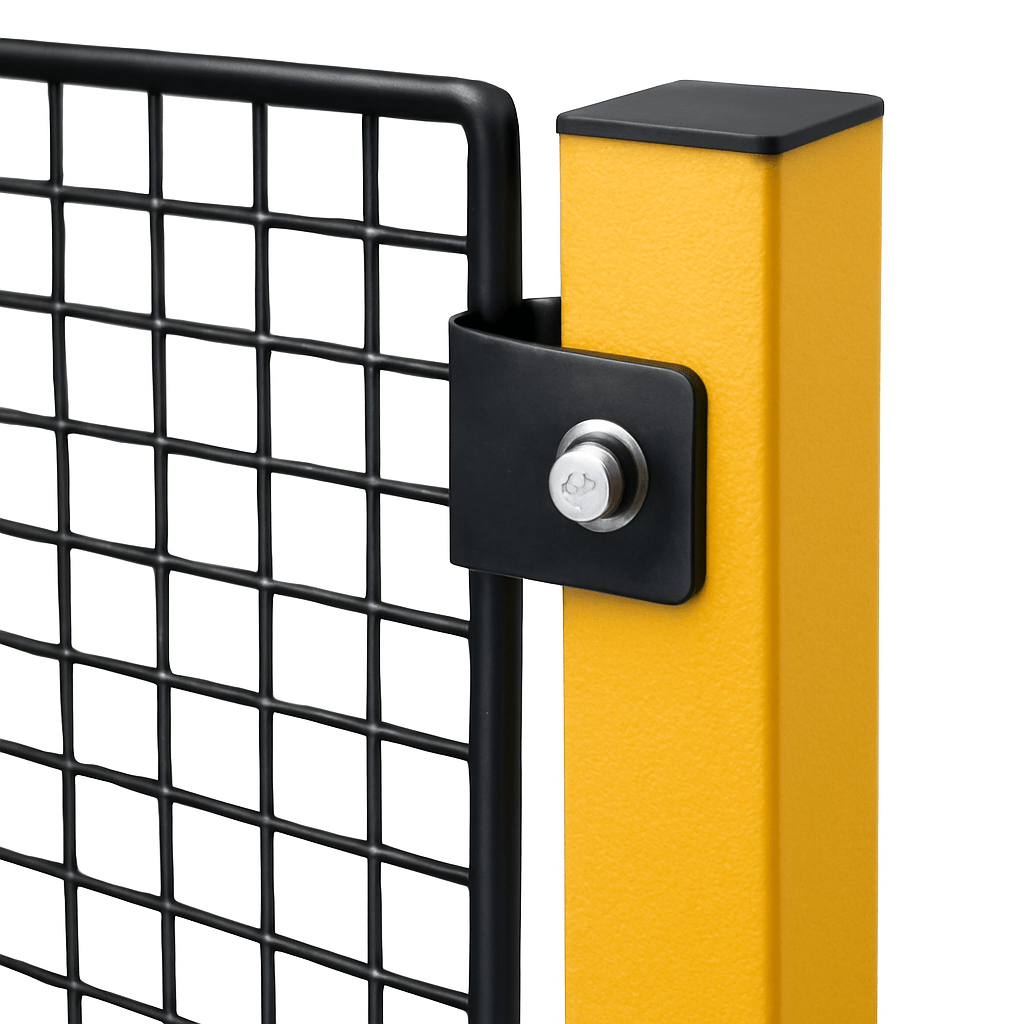

- Phụ kiện & liên kết: Khớp nối, ke góc, bản lề, chốt khóa
III. Bảng thông số kỹ thuật chuẩn (Tham khảo)
| Hạng mục | Thông số tiêu chuẩn |
|---|---|
| Chiều cao hàng rào | 1400mm / 1800mm / 2000mm |
| Chiều rộng panel | 1000mm / 1200mm / 1500mm |
| Vật liệu lưới | Thép hàn Ø4mm, lỗ 25×75mm |
| Trụ đứng | 50×50mm, dày 2mm |
| Cửa mở | Bản lề / trượt, cao 2m |
| Loại sơn | Sơn tĩnh điện, màu đen/ vàng cảnh báo |
| Tùy chọn | Polycarbonate, khóa liên động, chân tăng chỉnh |
Ưu điểm hệ thống modul
- Lắp đặt linh hoạt, tháo nhanh khi cần bảo trì
- Dễ dàng thay đổi bố cục khi thay đổi máy móc
- Có thể đặt hàng theo bản vẽ layout riêng

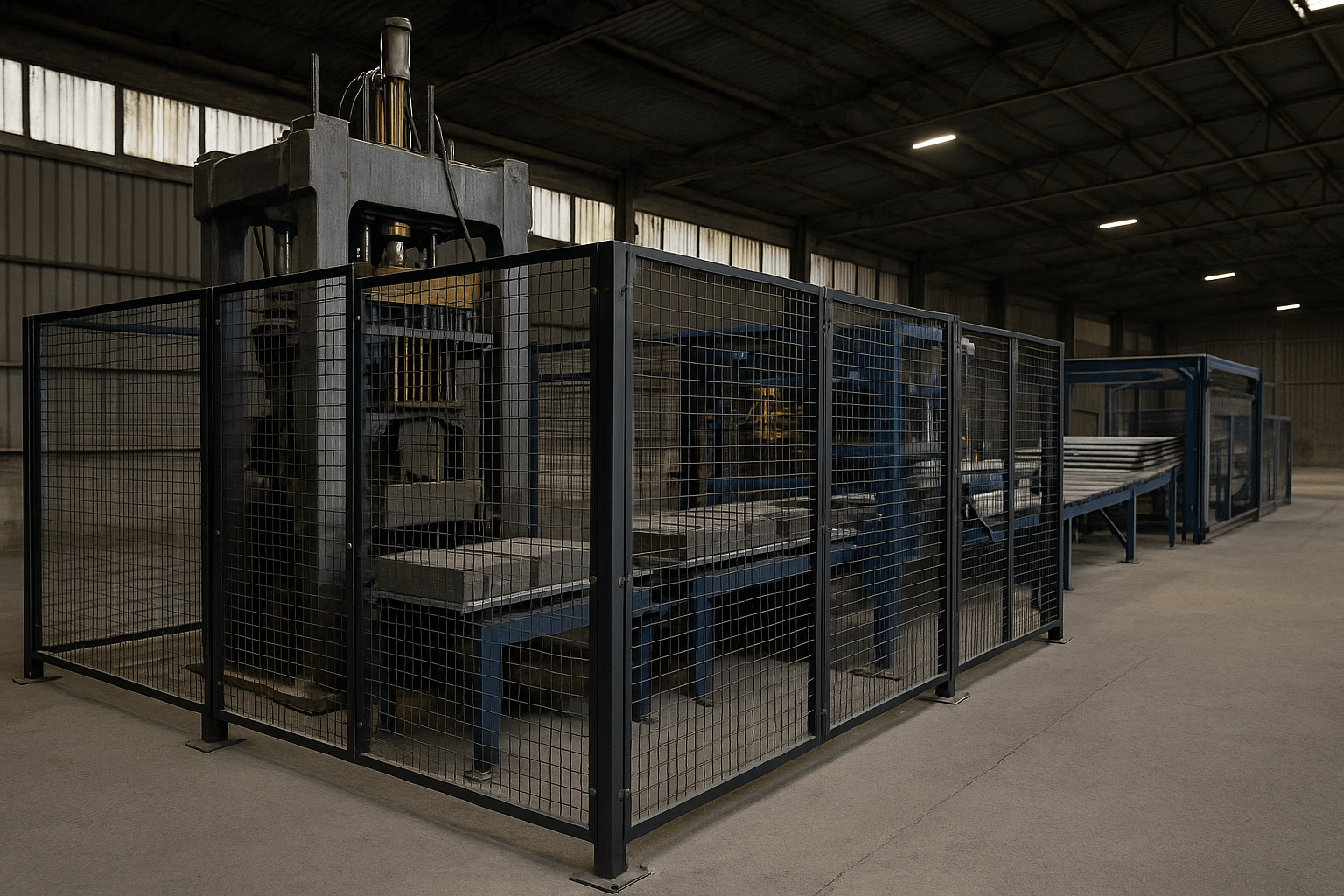

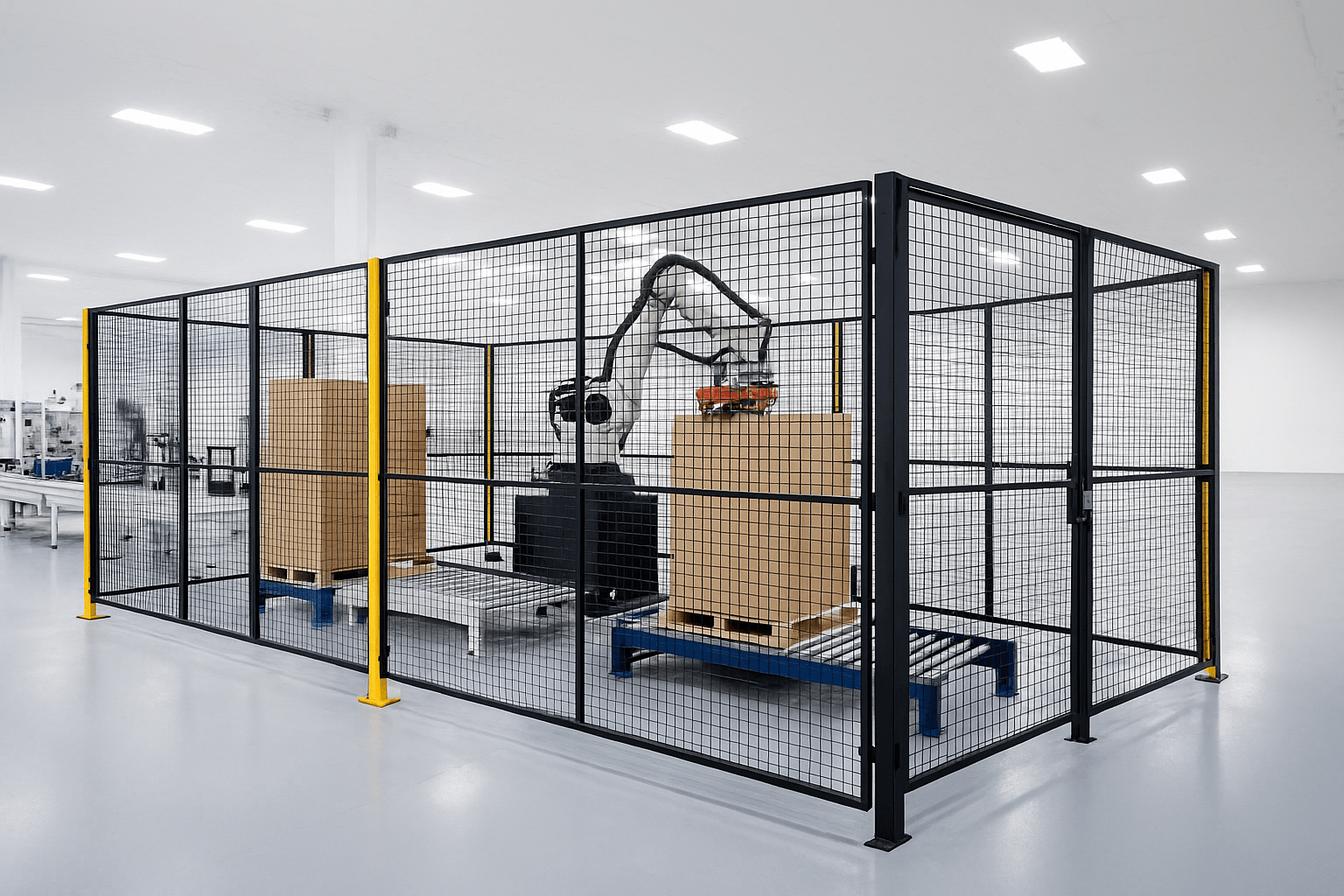

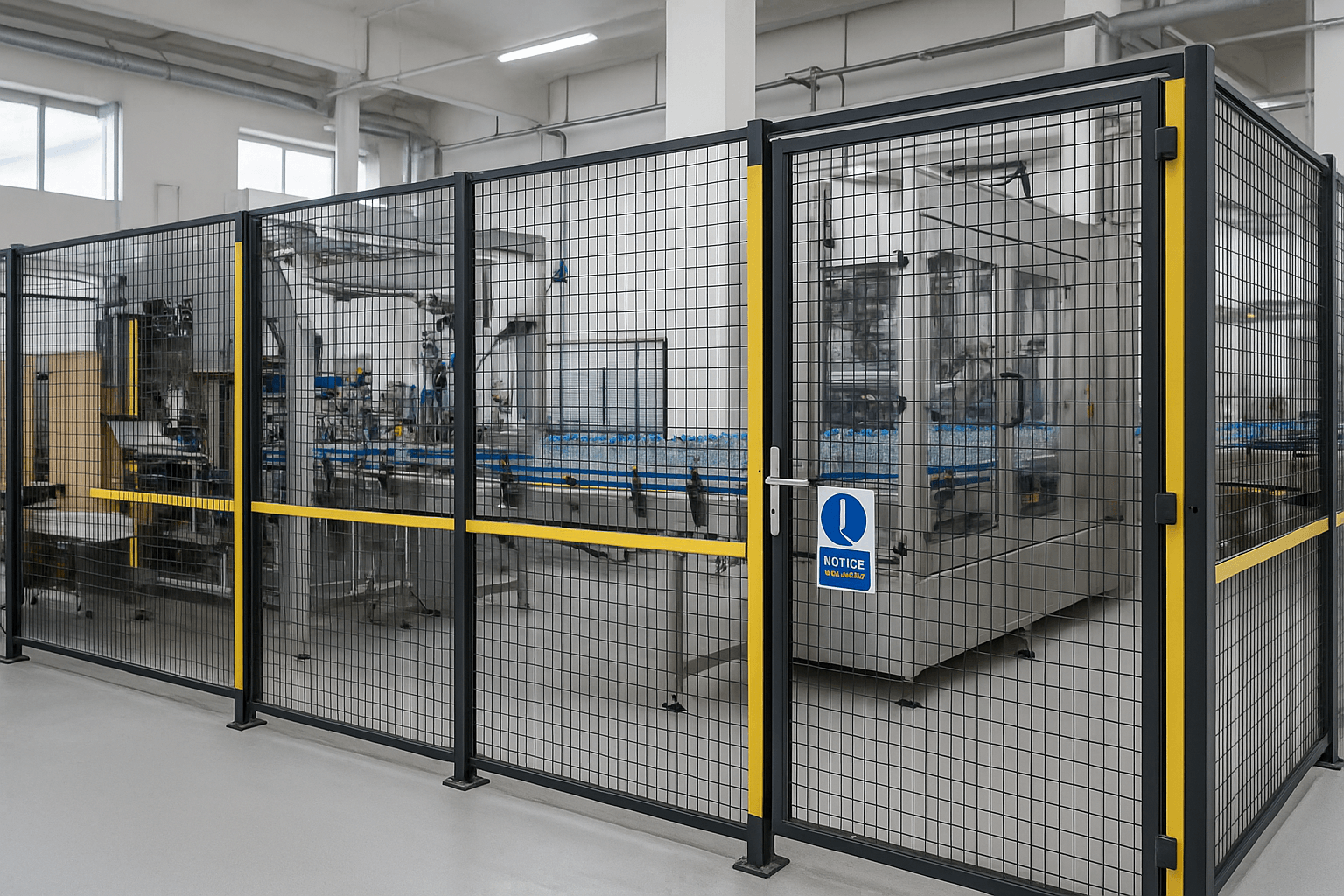

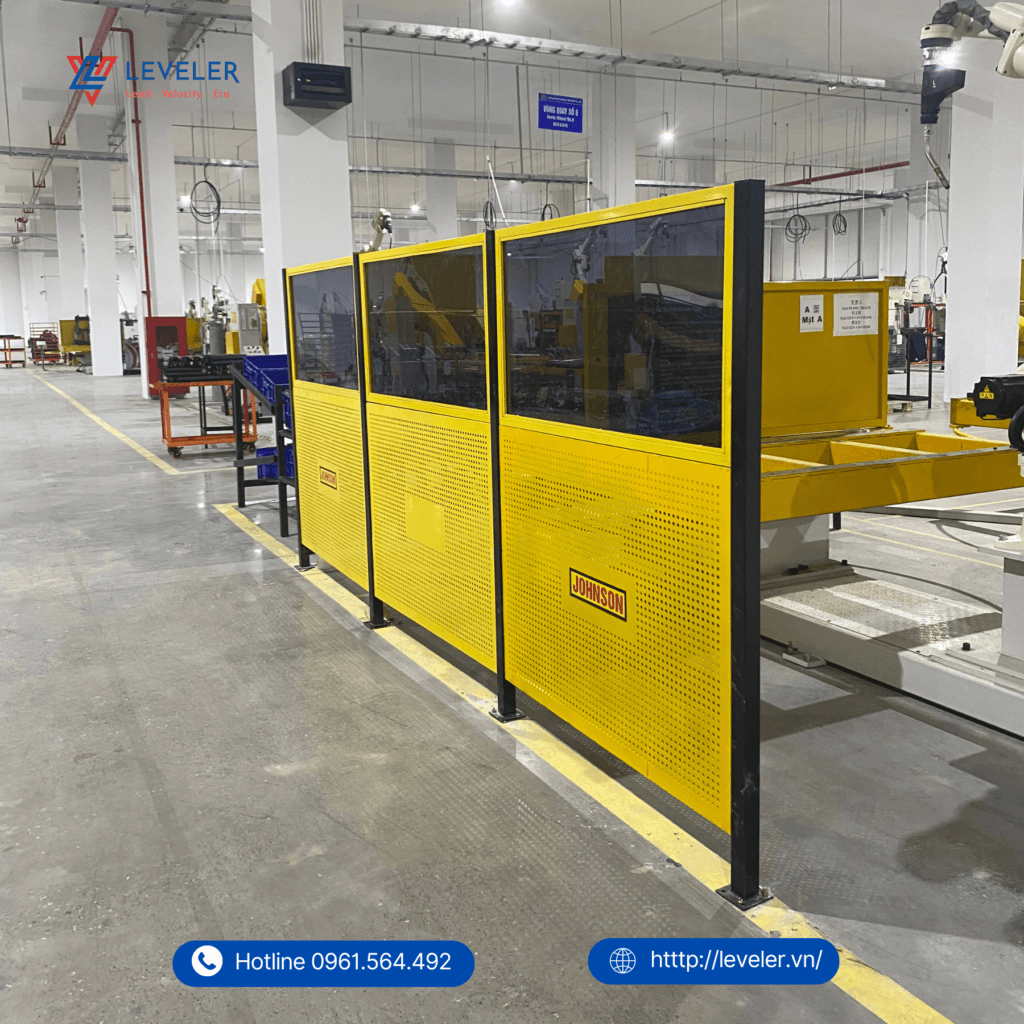

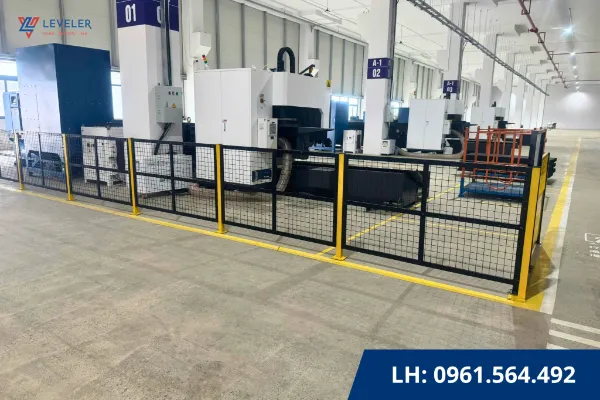

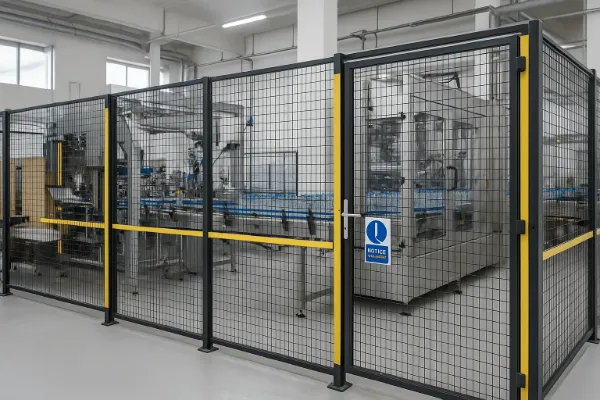

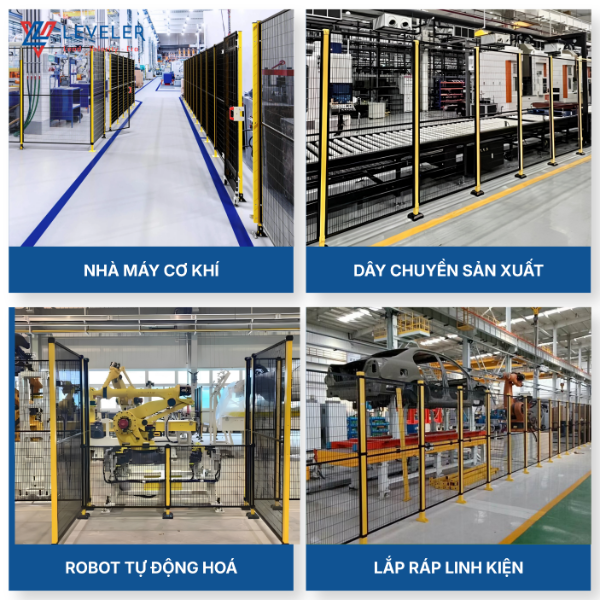

IV. Các loại hàng rào theo ngành phổ biến hiện nay
Tùy vào ngành nghề, thiết bị sử dụng và môi trường làm việc, hệ thống hàng rào an toàn máy được thiết kế linh hoạt theo từng ứng dụng đặc thù. Việc lựa chọn đúng loại hàng rào sẽ giúp tối ưu chi phí, đảm bảo an toàn và đáp ứng các tiêu chuẩn kiểm định.
Dưới đây là các nhóm ứng dụng phổ biến tại các nhà máy Việt Nam hiện nay:
VI. Các loại rào theo thiết kế kỹ thuật phổ biến hiện nay
Bên cạnh cách phân loại theo ngành sử dụng (robot, CNC, đóng gói…), bạn cũng nên hiểu rõ các dòng sản phẩm hàng rào an toàn phổ biến hiện nay để lựa chọn đúng theo nhu cầu kỹ thuật và thực tế vận hành tại nhà máy.
Dưới đây là 5 dòng sản phẩm thường gặp:
- Hàng rào tiêu chuẩn

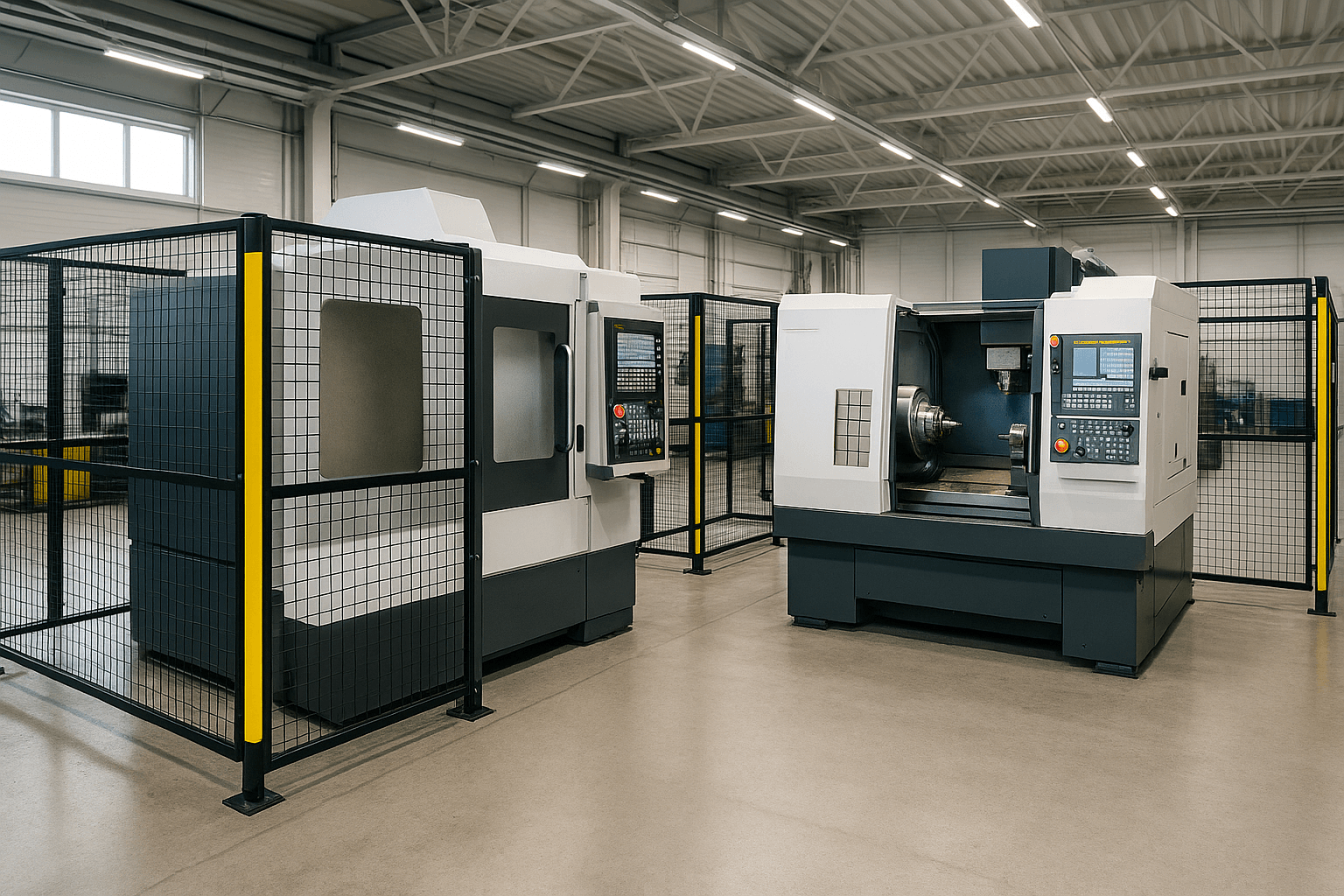

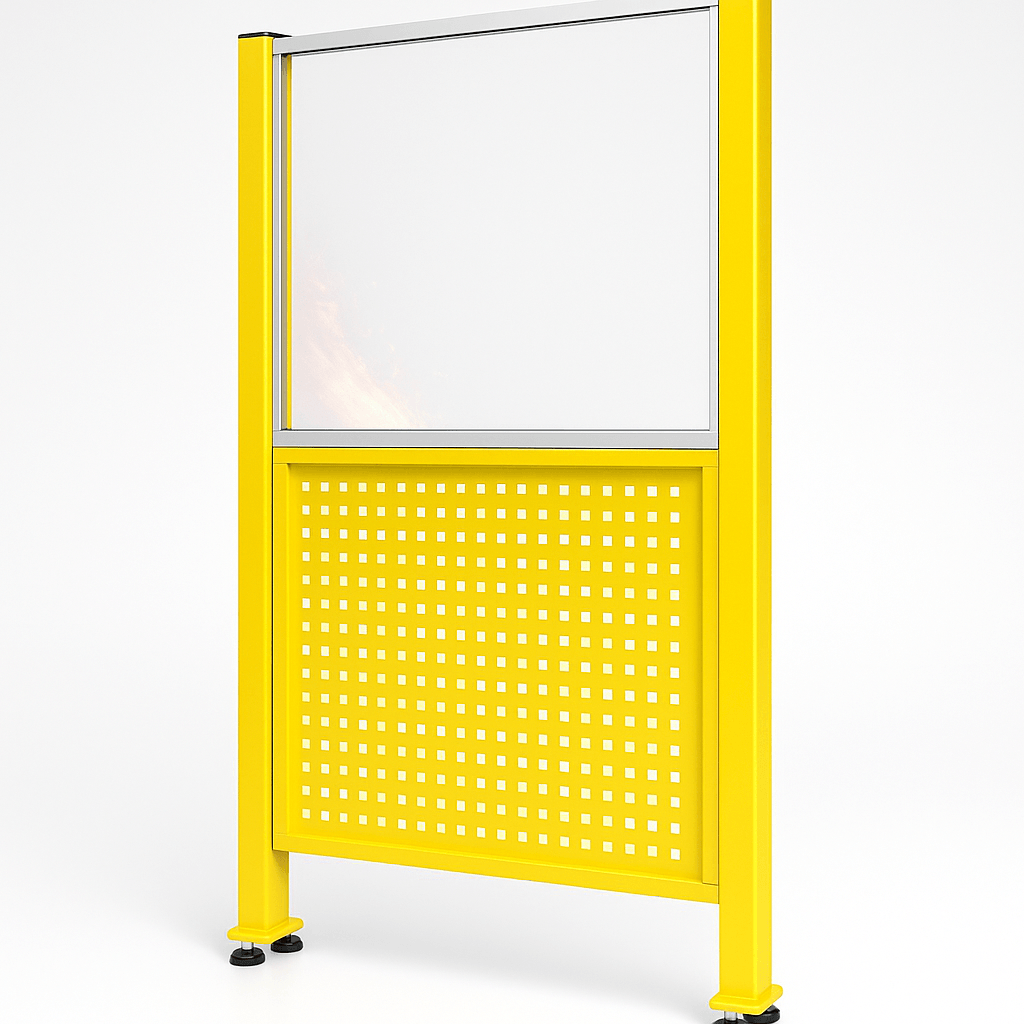

- Hàng rào mica chắn CNC

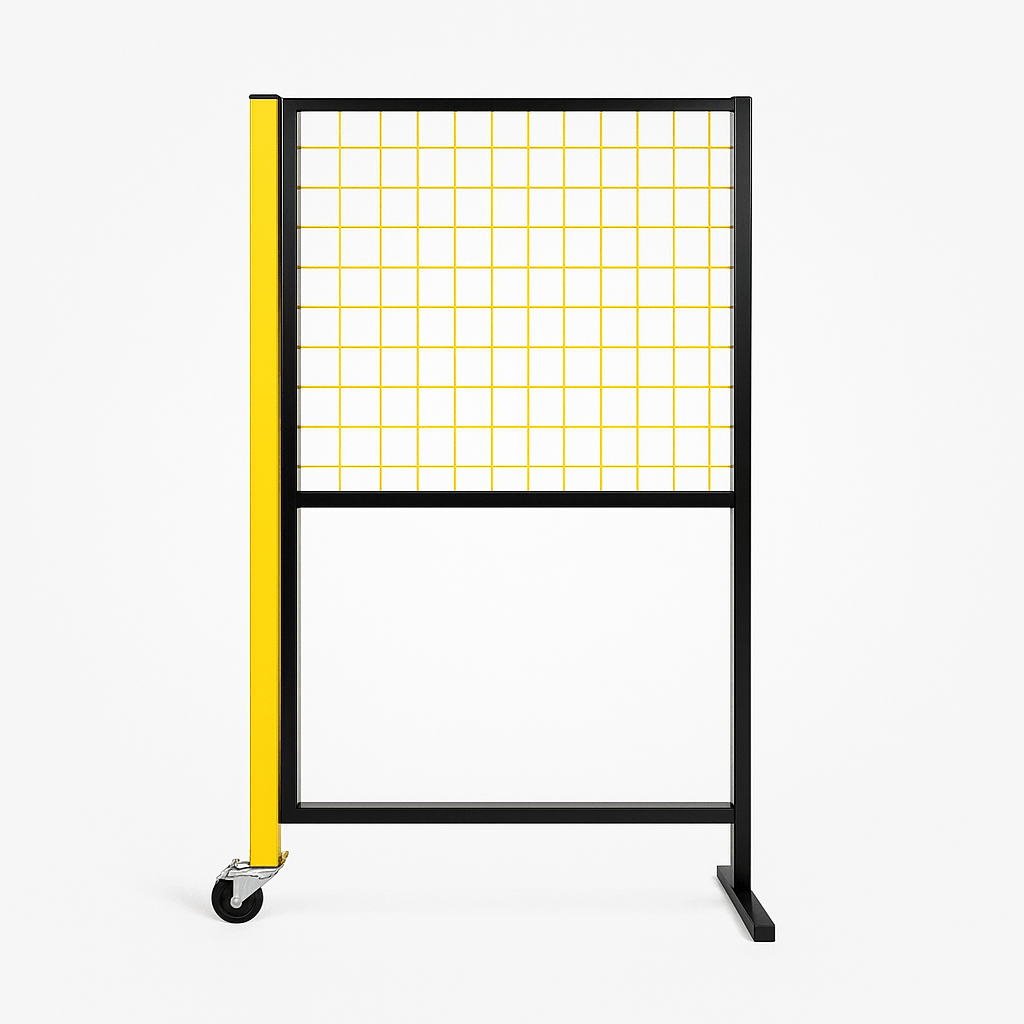

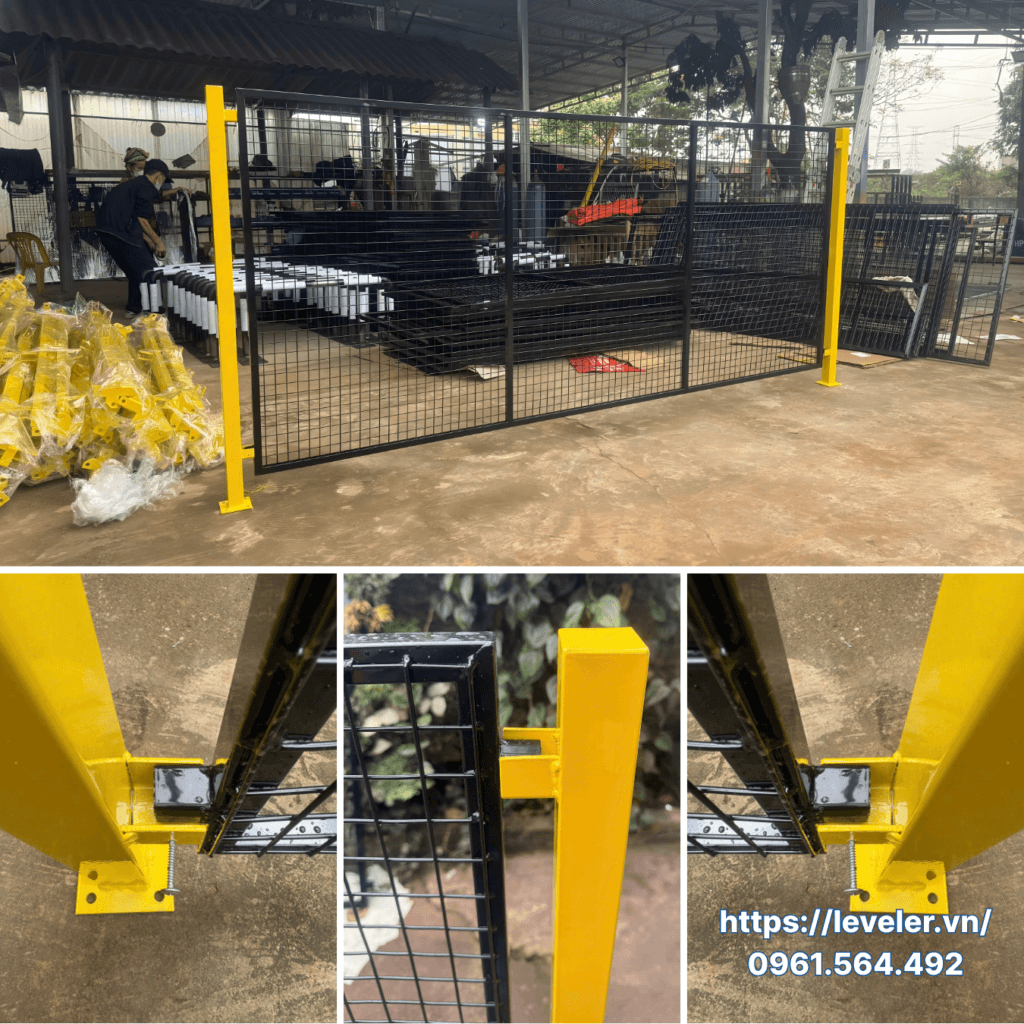

- Hàng rào tháo lắp linh hoạt
- Hàng rào cảm biến liên động

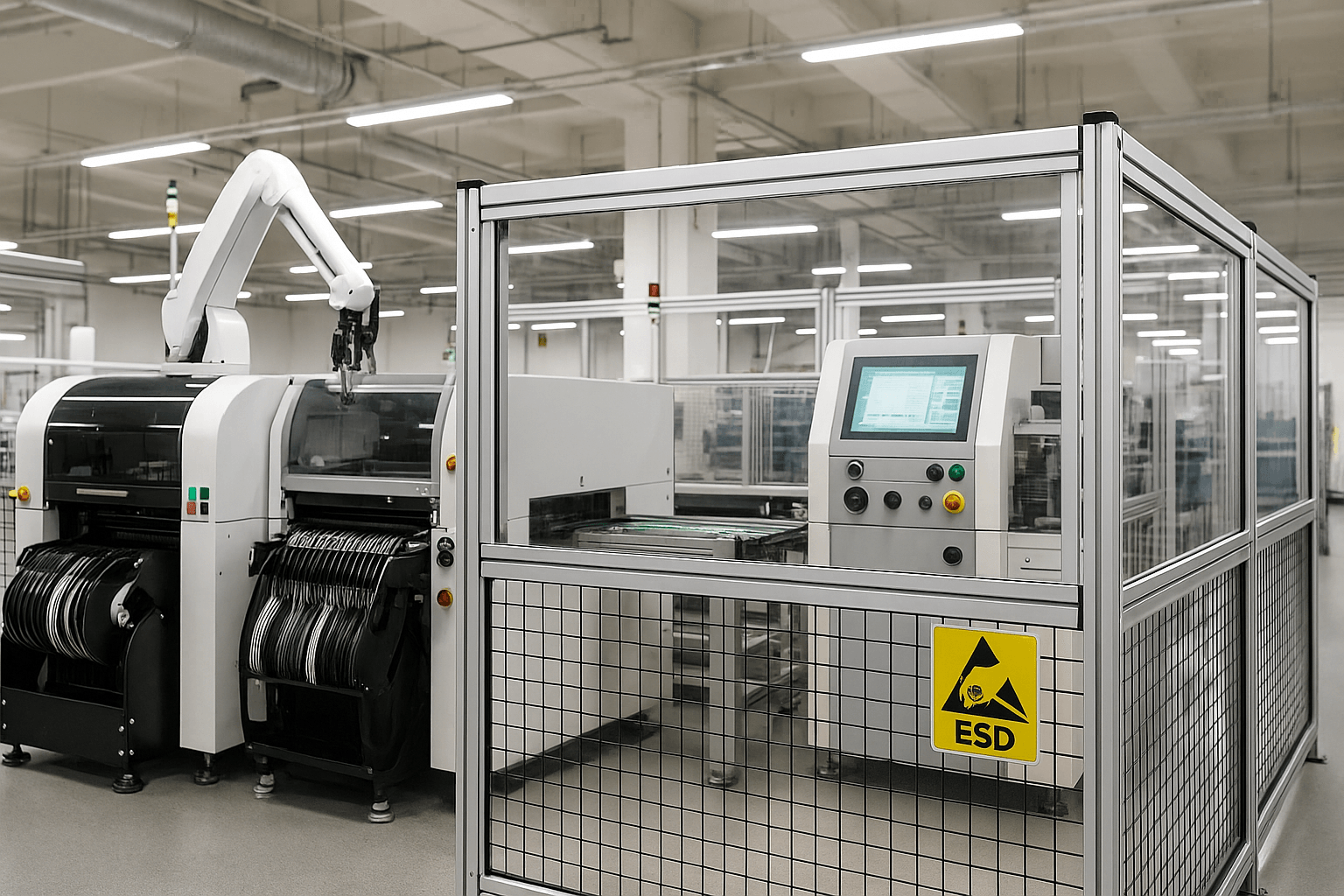

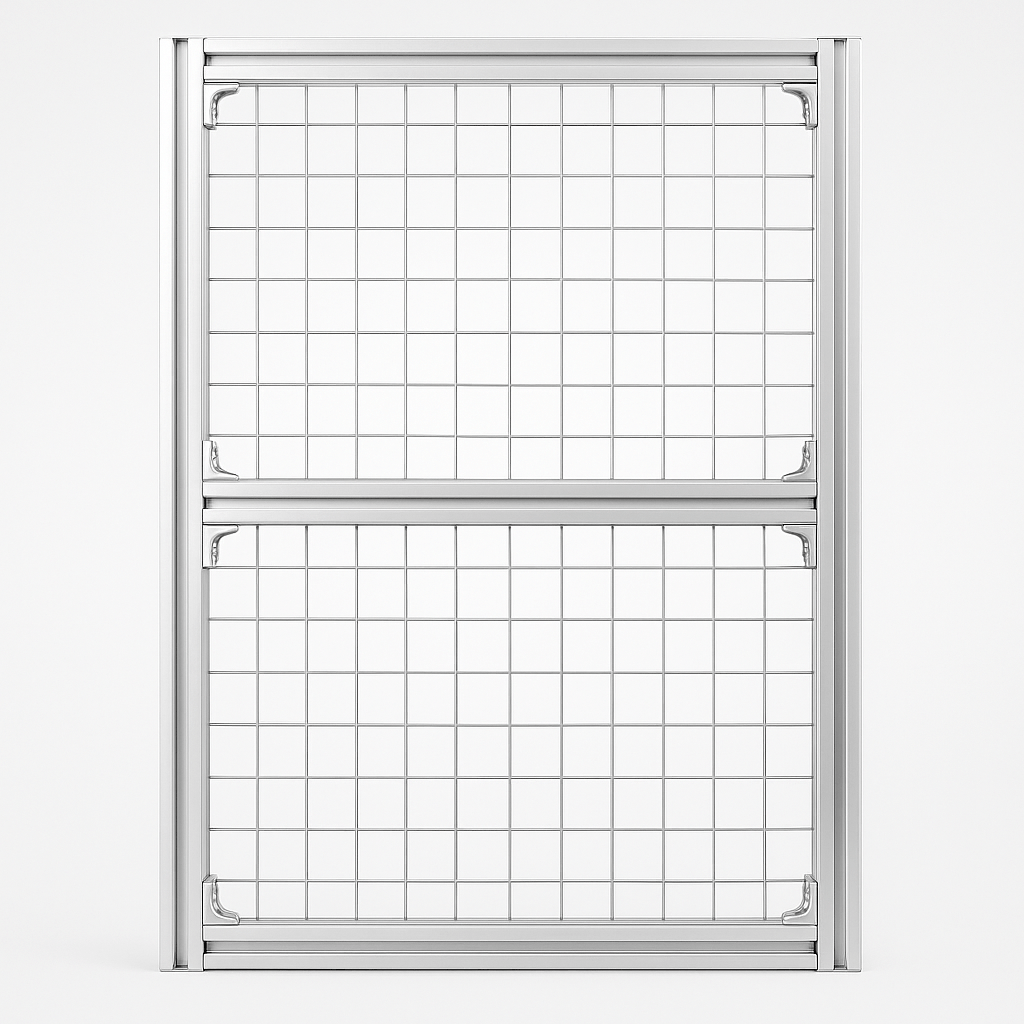

- Hàng rào nhôm/inox chống tĩnh điện

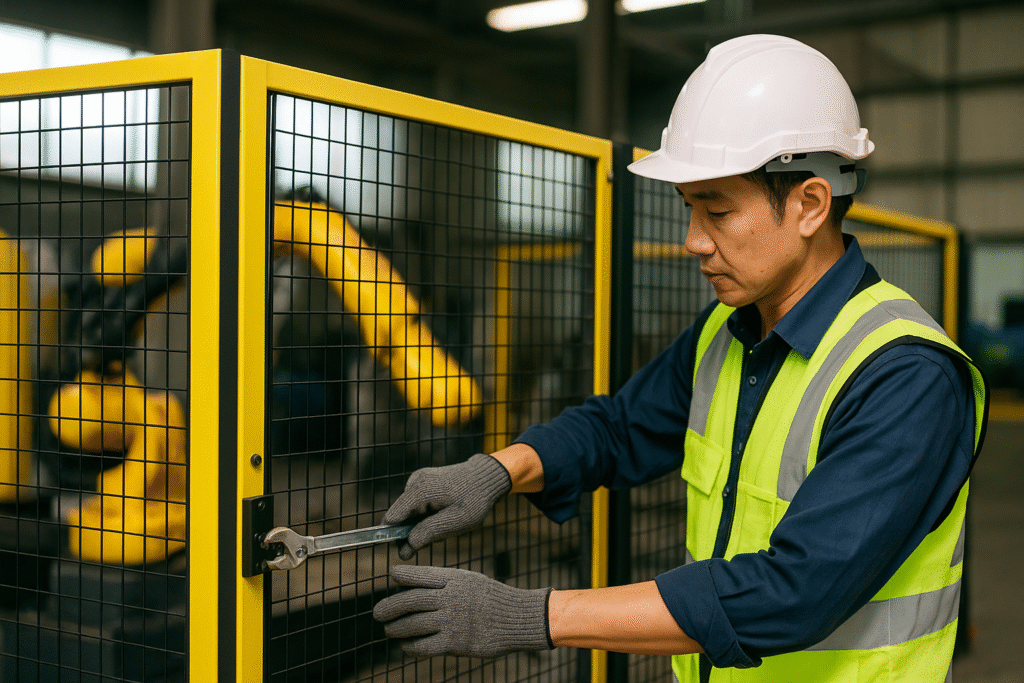

VII. Quy trình lắp đặt hệ thống hàng rào bảo vệ an toà máy
Việc lắp đặt hàng rào an toàn máy không chỉ là chuyện mang vật tư tới rồi ghép lại. Với đặc thù môi trường công nghiệp tự động hóa, quy trình thi công phải được chuẩn hóa để đảm bảo kỹ thuật, độ chính xác, khả năng kiểm định và an toàn lao động ngay trong quá trình lắp đặt.

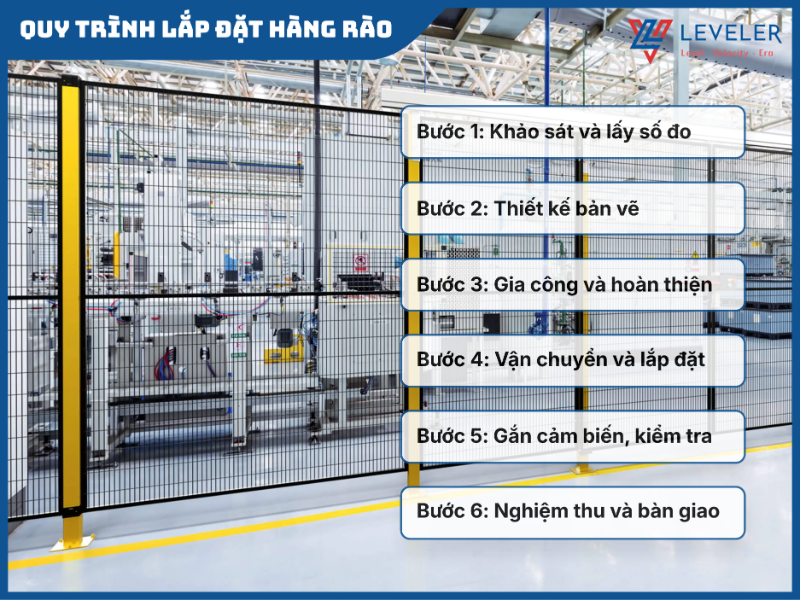

Dưới đây là quy trình lắp đặt chuẩn 6 bước, thường áp dụng tại các nhà máy Nhật – Hàn – EU:
Quy trình lắp đặt hàng rào an toàn
Thời gian lắp đặt tham khảo:
| Diện tích | Thời gian sản xuất | Thời gian lắp đặt |
|---|---|---|
| Dưới 20m² | 3–5 ngày làm việc | 1 ngày |
| 20–50m² | 5–7 ngày làm việc | 1–2 ngày |
| Trên 100m² | 7–10 ngày làm việc | 2–3 ngày |
VIII. Chi phí đầu tư hệ thống hàng rào an toàn cơ bản
Một trong những câu hỏi phổ biến nhất mà đội ngũ kỹ thuật & mua hàng quan tâm là:
“Một hệ thống hàng rào an toàn máy tốn bao nhiêu tiền? Có đắt không?”
Câu trả lời phụ thuộc vào nhiều yếu tố: diện tích cần chắn, loại vật liệu, có cảm biến hay không, số lượng cửa kỹ thuật… Tuy nhiên, bạn có thể ước tính sơ bộ chi phí đầu tư theo bảng minh họa dưới đây.
1. Cấu hình mẫu – Hệ thống hàng rào 6mx3m (18m2)
| Hạng mục | Mô tả | Số lượng | Đơn giá (VNĐ) | Thành tiền |
|---|---|---|---|---|
| Panel lưới 1200mm × 2000mm | Thép sơn tĩnh điện, lưới 25×75mm, Ø4mm | 15 tấm | 800.000 | 12.000.000 |
| Trụ vuông 50×50mm × 2000mm | Sơn tĩnh điện, bản mã đế sàn | 12 trụ | 250.000 | 3.000.000 |
| Cửa bản lề 1 cánh | Có khoá, bản lề, khung chắc chắn | 1 bộ | 1.800.000 | 1.800.000 |
| Phụ kiện lắp ghép | Ke góc, khớp nối, vít, nắp che | Gói đồng bộ | 1 | 1.500.000 |
| Vận chuyển nội địa | Khu vực nội thành/ngoại thành gần | 1 chuyến | 800.000 | 800.000 |
| Lắp đặt hoàn thiện | Định vị, thi công hoàn chỉnh | 1 hệ | 2.000.000 | 2.000.000 |
| Tổng cộng (chưa VAT) | 21.100.000 |
Lưu ý về chi phí:
- Có thể thay đổi theo loại panel (mica, tôn đặc thì cao hơn)
- Nếu tích hợp cảm biến an toàn (interlock): cộng thêm ~1.200.000–3.500.000 VNĐ/cửa
- Lắp đặt cho diện tích lớn hơn thường giảm đơn giá/m²
- Khách FDI/chuỗi có thể yêu cầu hóa đơn – hợp đồng – CO/CQ đầy đủ
So sánh chi phí và giá trị đầu tư
| Mục | Chi phí ước tính | Ghi chú |
|---|---|---|
| Mua 1 robot palletizer | ~500 – 800 triệu VNĐ | Tài sản giá trị lớn |
| Hệ thống hàng rào bảo vệ robot | ~20–40 triệu VNĐ | Chỉ ~5–7% chi phí thiết bị, giúp bảo vệ 100% con người và máy móc |
“Chi phí hàng rào thấp hơn nhiều so với chi phí xử lý 1 ca tai nạn lao động. Đây là khoản đầu tư – không phải chi phí.”
Câu hỏi thường gặp về hàng rào bảo vệ an toàn máy
Có bắt buộc phải lắp hàng rào cho robot công nghiệp không?
Có. Theo các tiêu chuẩn ISO 10218 và ISO 13857, bất kỳ hệ thống robot nào hoạt động trong môi trường mở đều phải có biện pháp ngăn tiếp cận vật lý – thường là hàng rào an toàn kết hợp cảm biến liên động. Việc này giúp:
- Tránh tai nạn khi robot di chuyển đột ngột
- Ngăn người lao động bước vào vùng nguy hiểm trong lúc vận hành
Dùng pallet, lưới nhựa chắn tạm có được không?
Không nên. Gỗ, nhựa mềm hoặc lưới tự chế không đáp ứng tiêu chuẩn chịu lực, khe hở an toàn và dễ hỏng. Chúng không được công nhận trong kiểm định ISO hoặc audit quốc tế.
Tôi có thể dùng chung hàng rào cho nhiều máy không?
Có thể. Nếu các máy gần nhau và vận hành tương tự, có thể dùng hàng rào dạng khu vực với cửa chung để tiết kiệm chi phí và không gian.
Có thể lắp cảm biến an toàn trên cửa không? Có phức tạp không?
Hoàn toàn có thể. Cảm biến liên động (interlock switch) có thể:
- Dừng máy ngay khi cửa mở
- Tích hợp vào PLC hoặc tủ điều khiển
- Dễ bảo trì và thay thế
Chi phí khoảng 1 – 3 triệu/cửa tùy loại cảm biến.
Mất bao lâu để lắp đặt hệ thống hàng rào cơ bản?
Thời gian trung bình:
- Dưới 20m²: 1 ngày
- 20–50m²: 1–2 ngày
- Trên 100m²: 2–3 ngày sau khảo sát kỹ
Thời gian sản xuất: 5–7 ngày tùy yêu cầu cụ thể.
Có cần xin giấy phép hay kiểm định gì không?
Không bắt buộc, nhưng nhà máy xuất khẩu, FDI hoặc OEM cho các tập đoàn lớn thường bị kiểm tra layout an toàn. Có hàng rào đạt chuẩn giúp:
- Đáp ứng audit nội bộ & khách hàng
- Đạt điểm an toàn trong các chương trình Kaizen, 5S, IATF
Tư vấn miễn phí – Nhận báo giá & Layout hàng rào cho nhà máy
Nếu bạn đang:
- Vận hành dây chuyền robot, CNC, đóng gói hoặc ép khuôn
- Cần giải pháp bảo vệ con người – máy móc khỏi tai nạn lao động
- Bị yêu cầu kiểm định ISO, audit nhà máy hoặc nâng chuẩn 5S
- Muốn tiết kiệm chi phí, lắp đặt nhanh và mở rộng linh hoạt
Thì hệ thống hàng rào an toàn máy do chúng tôi thiết kế và lắp đặt chính là giải pháp tối ưu.
Chúng tôi cung cấp:
- Tư vấn layout miễn phí theo máy móc thực tế
- Bản vẽ CAD 2D/3D rõ ràng – theo tiêu chuẩn ISO 13857
- Báo giá rõ ràng, minh bạch, vật tư chi tiết, có hình ảnh
- Thi công toàn quốc – bảo hành lâu dài, có hỗ trợ kiểm định
