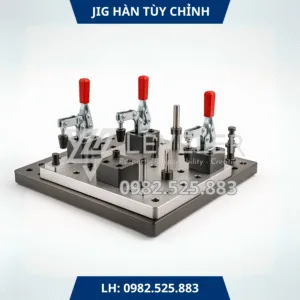

Jig gá máy hàn (Welding Jig) là thiết bị cơ khí chuyên dụng, giúp định vị và cố định chi tiết trong quá trình hàn nhằm đảm bảo mối hàn đạt độ chính xác cao, đồng đều và tiết kiệm thời gian thao tác.
Sản phẩm được LEVELER thiết kế riêng theo từng loại chi tiết hoặc cụm sản phẩm, phù hợp cho cả hàn thủ công, hàn bán tự động và tích hợp robot hàn trong các dây chuyền hiện đại.
Jig hàn là một dạng đồ gá chuyên dụng, được thiết kế để:
Ví dụ thực tế: Trong ngành sản xuất khung xe máy, jig hàn được LEVELER thiết kế giúp đảm bảo từng khung sườn được hàn ở vị trí lặp lại với sai số nhỏ hơn ±0.05 mm – điều gần như không thể đạt được nếu chỉ hàn bằng tay.

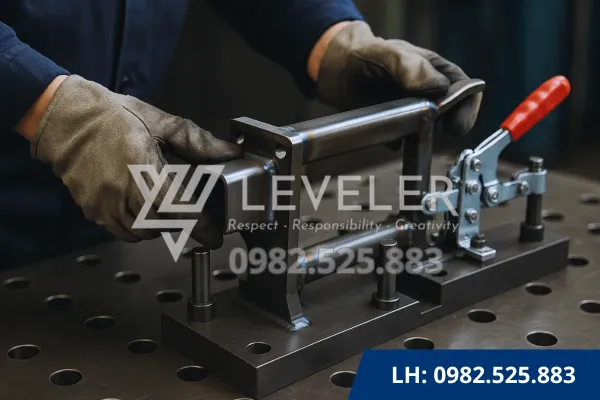

JIG cố định chi tiết hàn linh kiện nhỏ
Thông thường, một jig hàn được LEVELER gia công sẽ bao gồm các thành phần chính sau:

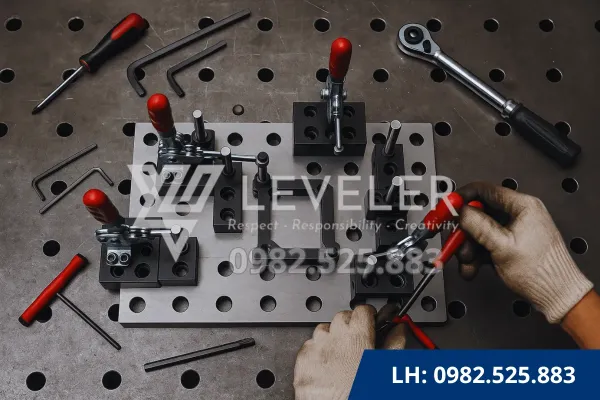

Các bộ phận cấu tạo JIG hàn
Tùy thuộc vào yêu cầu kỹ thuật, loại vật liệu hàn, môi trường sử dụng và ngân sách, các vật liệu sau thường được lựa chọn:
| Thành phần | Vật liệu sử dụng phổ biến | Đặc điểm kỹ thuật nổi bật |
|---|---|---|
| Khung & mặt bàn | Thép CT3, C45, nhôm định hình | Chịu tải tốt, ổn định nhiệt, dễ gia công |
| Chốt định vị | SKD11, 40Cr, inox 304 | Chống mài mòn cao, độ cứng HRC 58–62 |
| Cơ cấu kẹp | Hợp kim thép + xử lý nhiệt | Đảm bảo lực kẹp ổn định, chống biến dạng |
| Bạc đỡ, ray trượt | Thép SCM440, nhôm bọc PTFE | Ma sát thấp, hoạt động êm |
| Mặt bàn hàn tiêu chuẩn | Thép hợp kim đen chống dính xỉ | Bề mặt xử lý chống ăn mòn, chống xỉ bám khi hàn |
Gợi ý từ kỹ sư của LEVELER: Với các hệ thống robot hàn, nên sử dụng mặt bàn jig có mã lỗ chuẩn DIN (16 mm/28 mm) để dễ thay đổi cơ cấu gá khi chuyển đổi model sản phẩm – giúp tiết kiệm chi phí đầu tư dài hạn
Mời quý khách hàng tham khảo thông số kỹ thuật được áp dụng cho sản phẩm tại LEVELER như sau:
| Hạng mục | Thông số kỹ thuật tiêu chuẩn |
|---|---|
| Tên sản phẩm | JIG gá máy hàn (Welding Jig) |
| Vật liệu chế tạo | Thép CT3, C45, SKD11, inox 304, nhôm định hình |
| Sai số định vị | ±0.05 mm (chuẩn) – có thể thiết kế tới ±0.01 mm nếu cần |
| Kích thước bàn gá | 300x300 mm - 1500x1000 mm (Theo yêu cầu) |
| Loại mặt bàn | Mặt phẳng lỗ tròn chuẩn DIN 16 mm / 28 mm |
| Cơ cấu kẹp | Kẹp cơ khí, kẹp tay gạt, kẹp khí nén, xi lanh điện |
| Chốt định vị | Chốt trụ, chốt dẫn hướng, chốt chống xoay |
| Tùy chọn xoay/nghiêng | Có thể tích hợp bàn xoay, bệ nghiêng, hoặc cơ cấu 3D |
| Tải trọng chịu lực | Từ 50–500 kg tùy cấu trúc khung |
| Hình thức bàn giao | Hoàn thiện lắp ráp – đóng gói – hướng dẫn sử dụng |
| Hỗ trợ kỹ thuật | Hiệu chuẩn, mô phỏng, lắp đặt tận nơi, bảo trì chu kỳ |

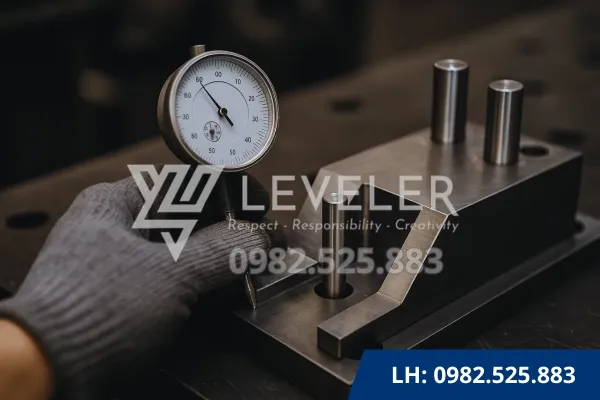

Kiểm tra độ chính xác của đồ gá
Tùy theo cấu trúc chi tiết cần hàn, mức độ tự động hóa và mục tiêu sản xuất, jig gá hàn được thiết kế với nhiều kiểu dáng và cơ cấu khác nhau. Việc phân loại đúng loại jig không chỉ giúp tối ưu quy trình hàn, mà còn giảm thiểu chi phí đầu tư và vận hành.

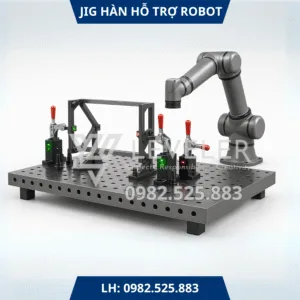

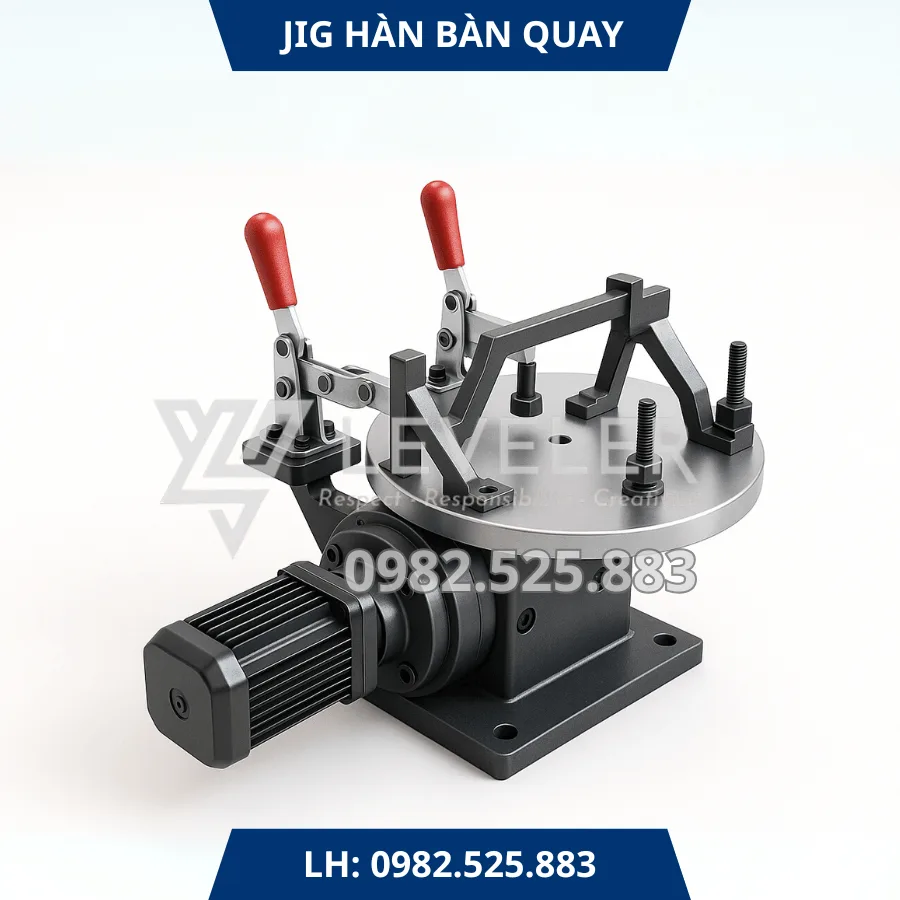

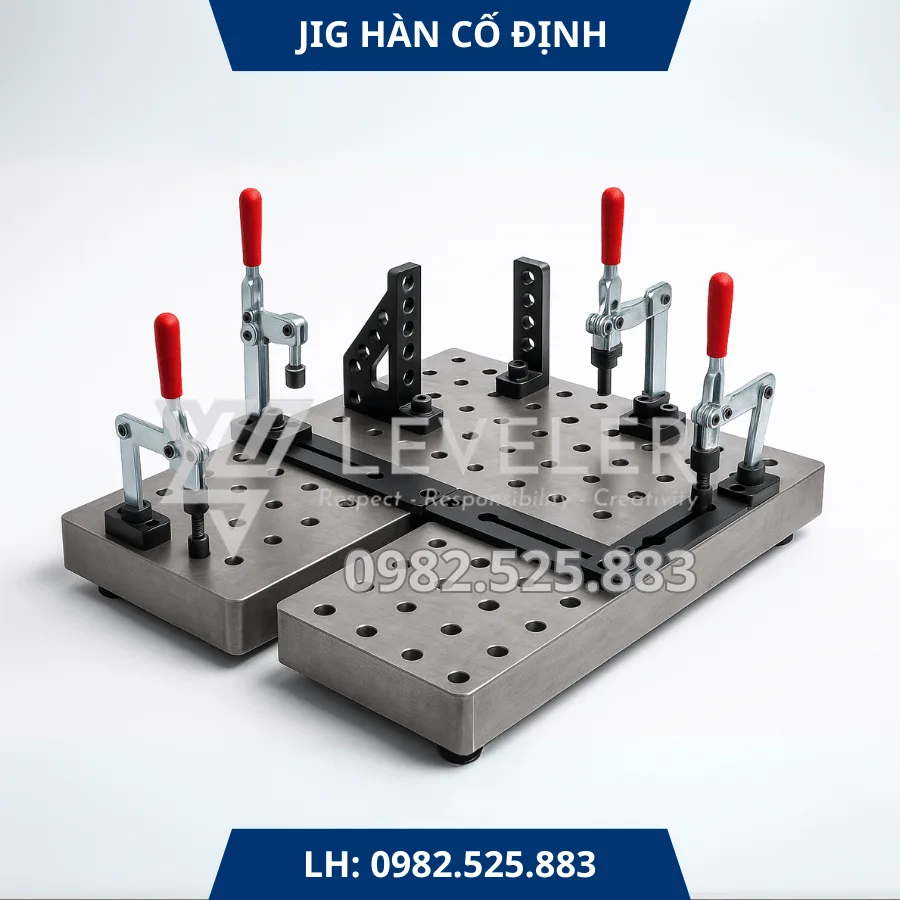

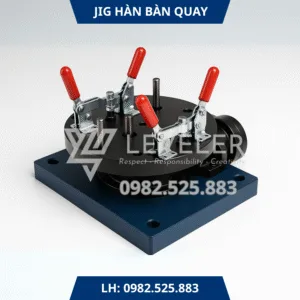

Dưới đây là những loại jig hàn phổ biến nhất trong ngành cơ khí được LEVELER chế tạo hiện nay:
Liên hệ ngay với chúng tôi qua Hotline 0982.525.883 để được tư vấn Đồ gá Hàn phù hợp với nhu cầu của quý khách

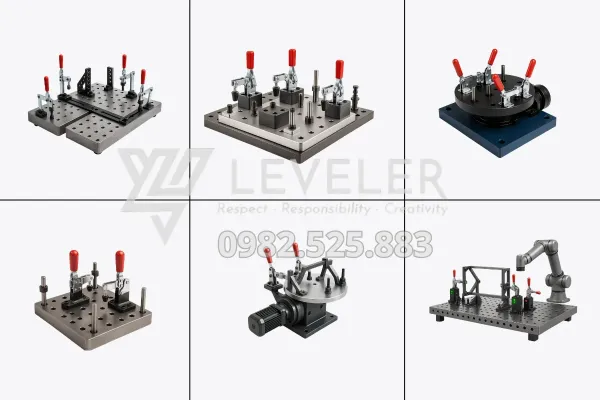

Các loại JIG hàn phổ biến
Dưới đây là quy trình chuẩn trong thiết kế – gia công jig hàn, được LEVELER áp dụng với quý khách hàng hiện nay:
Bước 1: Tiếp nhận yêu cầu & phân tích sản phẩm cần hàn
Bước 2: Thiết kế 2D/3D – mô phỏng jig trên phần mềm CAD
Bước 3: Duyệt mẫu – tinh chỉnh thiết kế
Bước 4: Gia công CNC & lắp ráp cơ khí
Bước 5. Kiểm tra & chạy thử thực tế
Bước 6. Bàn giao – hướng dẫn sử dụng – bảo trì định kỳ
Kinh nghiệm thực tế: Một jig hàn do LEVELER sản xuất có thể vận hành ổn định trên 10.000 chu kỳ sản xuất trước khi cần thay thế cơ cấu kẹp – tiết kiệm đáng kể chi phí sản xuất và bảo trì.

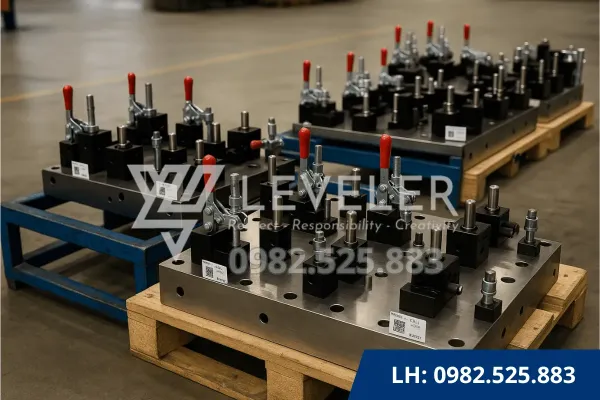

Bàn giao JIG cho khách hàng
Nếu bạn đang cần thiết bị:
Thì thiết bị đồ hàn chuẩn LEVELER là giải pháp tối ưu.
Chúng tôi cung cấp:
Liên hệ ngay:
Công ty TNHH LEVELER là đơn vị chuyên cung cấp giải pháp thiết kế đồ gá, với đội ngũ kỹ sư giàu kinh nghiệm và dịch vụ thi công – lắp đặt trọn gói trên toàn quốc. Chúng tôi cam kết mang đến giải pháp bền bỉ và tối ưu hiệu suất vận hành cho doanh nghiệp Việt.
Quý vị khách hàng đang có nhu cầu tư vấn thiết bị đồ gá phù hợp với nhu cầu, xin hãy liên hệ với chúng tôi.
